工程師在設計工作中，由于交流的客戶或供應商不同，會接收到不同格式的三維設計文件，因此需要使用中間格式進行交流，雖然正常打開一般不會出現問題，但如果需要修改特征就會比較麻煩。在SOLIDWORKS中，可以借助軟件自帶的插件來識別這些特征并加以修改。

下面，我們來看看具體如何操作！

STEP 1：激活插件

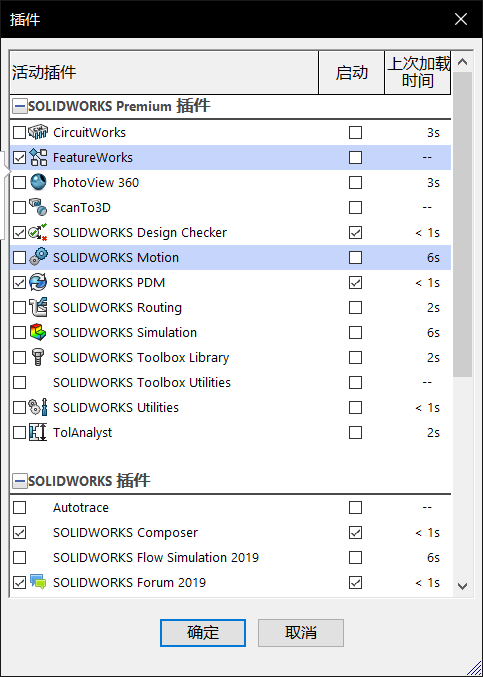

由于該插件默認通常是不自動激活的，在使用時需要手動激活。點擊【選項-插件】，勾選FeatureWorks，激活該插件。

STEP 2：打開外來模型

激活插件之后，打開需要修改的外來模型。

STEP 3: 設置識別外來模型

選項選中模型后，右鍵找到【FeatureWorks-選項】，設置識別外來模型的選項。

此處需要注意，由于SOLIDWORKS 2018增加了3D Interconnect（默認模型導入時依然與源文件關聯，該功能還可以在裝配環境下直接裝配外來模型，無需轉換格式）的新功能，不能直接使用FearueWorks識別模型特征，需要先解散特征。該命令也可以在命令-插入中查找。設置選項時，可以根據自己的需要進行設置，如下圖所示：

STEP 4：運行命令進行識別

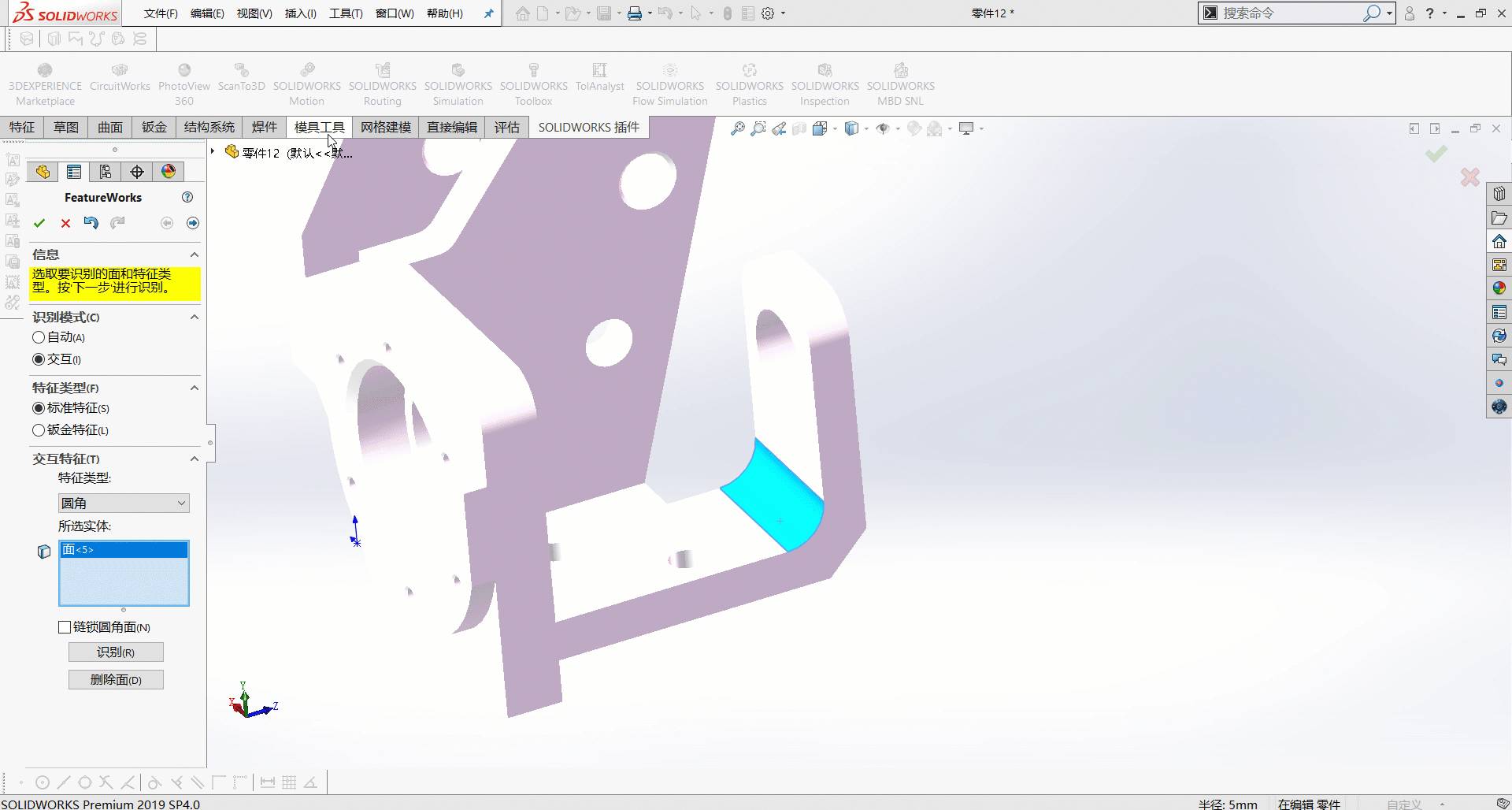

設置完成后，可以運行命令進行識別，選擇識別方式——交互，在特征識別的過程中與正向建模的順序是反過來的，先識別倒圓倒角、孔等細節特征，同大小的倒圓倒角、孔特征可以一次性被識別出來，完成細節識別后再識別切除、拉伸等整體特征。選擇需要識別的面，點擊【識別】，在識別的過程中，已識別的特征面會在預覽模型中顯示，以顯示還沒有被識別的特征。

STEP 5：完成所有特征識別

依次手動完成所有特征的識別。

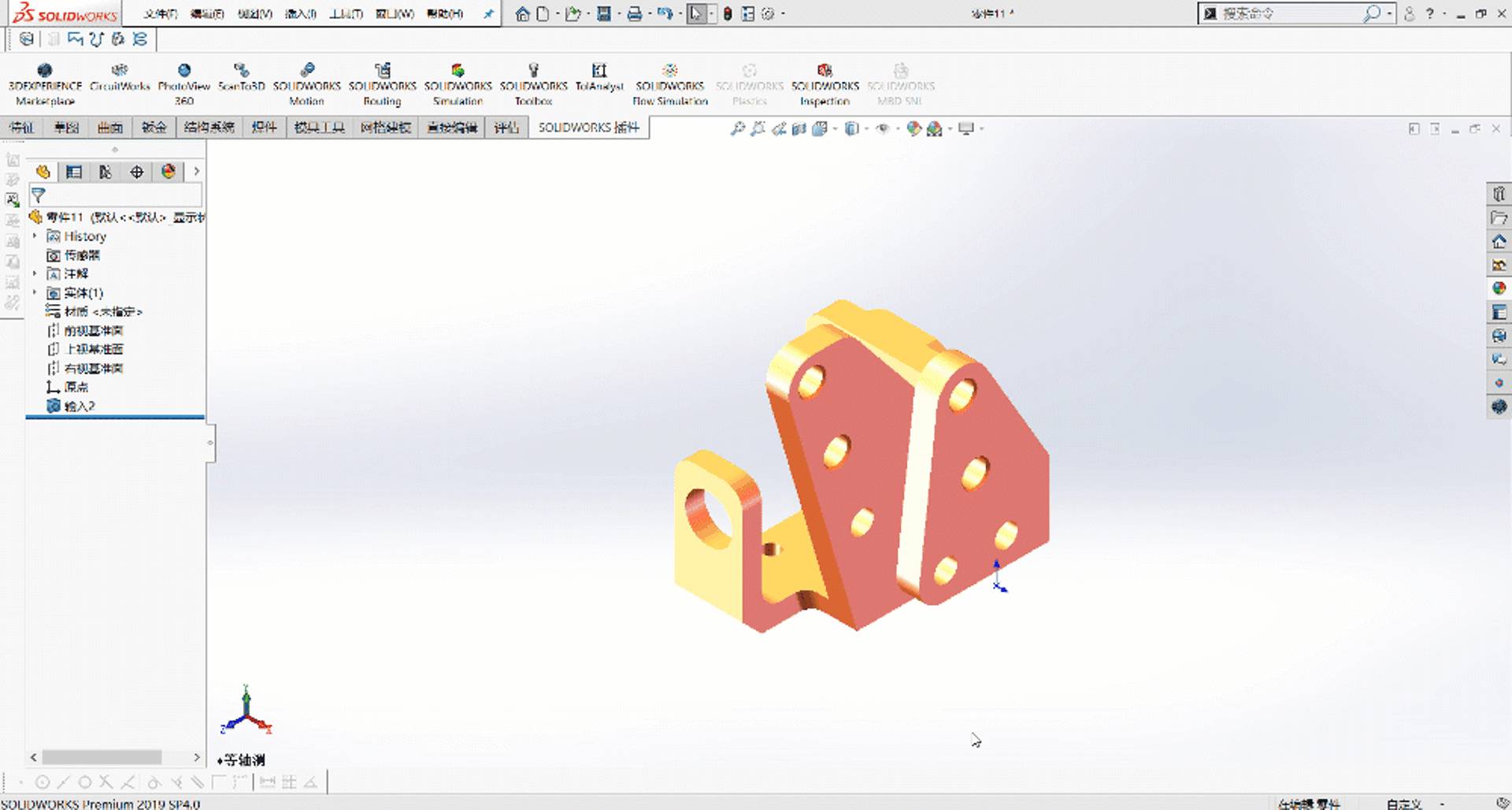

當然在識別的過程中，大部分特征可以通過自動識別來完成操作。自動識別時，可以把不必要的模型特征命令取消，加快識別效率和準確性。操作如下：

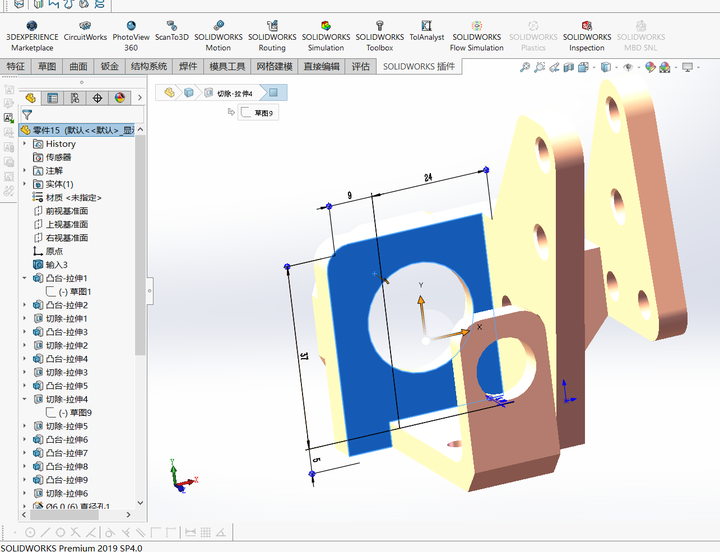

完成識別后，該模型就變成特征模型，可以通過常規的編輯草圖等命令來修改模型了。
