模型視圖是零件或裝配體的工程圖視圖，當我們設計完成后，需要下發到生產車間進行生產時，往往就需要有一份詳細且直觀的工程圖來指導生產加工。

你在工作中是否會經常思考這些問題？

1.激活模型視圖后，為什么要一個一個去選視圖？

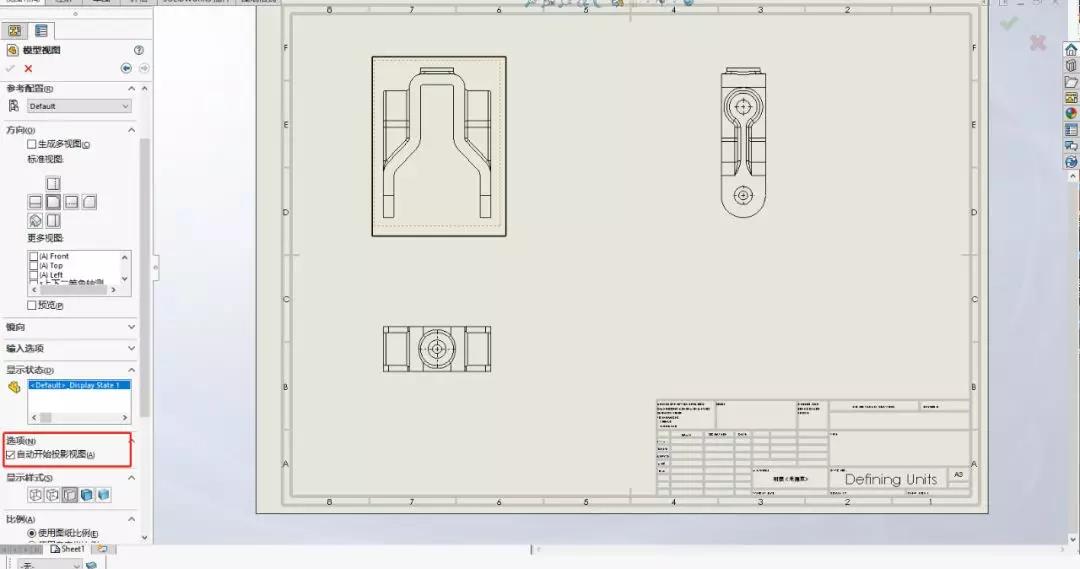

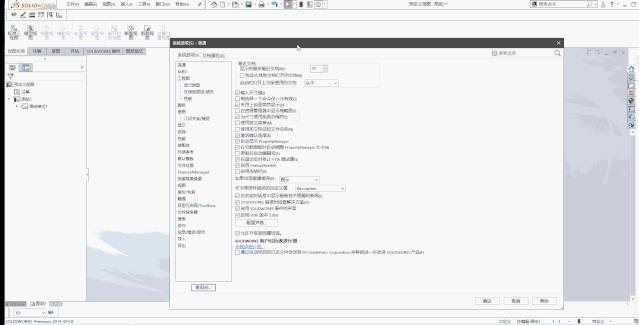

通常我們在打開模型視圖時，如果出現進來的視圖只有一個而無法自動生成其他視圖時，這是因?yàn)槲覀冊谑褂媚Ｐ鸵晥D時沒有激活【自動開始投影視圖】這個選項，勾選了這個選項之后，我們就可以自動生成多個視圖了。

2.想要生成我的視圖同時自動進行標注，要怎么做？

通常如想要在生成模型視圖的過程中自動標注尺寸和設計注解，需要我們在模型視圖的管理界面中打開【輸入選項】-【輸入注解】-【注解】。

3.那我們的設計注解是什么意思呢？要怎么調？

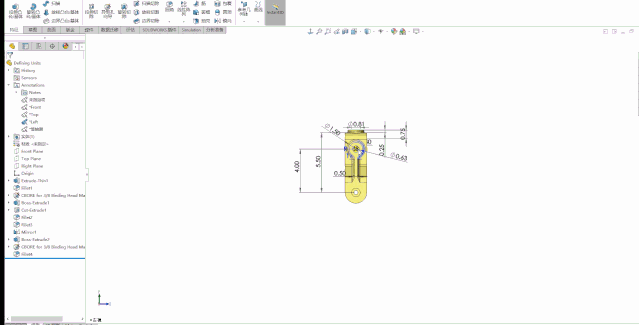

注解視圖是由SOLIDWORKS自動創建，并跟隨著草圖和特征添加到模型中，用于為特定方向指定尺寸和注解。注解視圖保存在Annotations文件夾中，我們可以在這個文件夾中，選擇在圖形區域中顯示不同類型的注解，也可以去創建新的注解視圖。

如何簡單高效地自動生成模型視圖和標注，這里我們?yōu)榇蠹医榻B三種方法：

方法一 ：

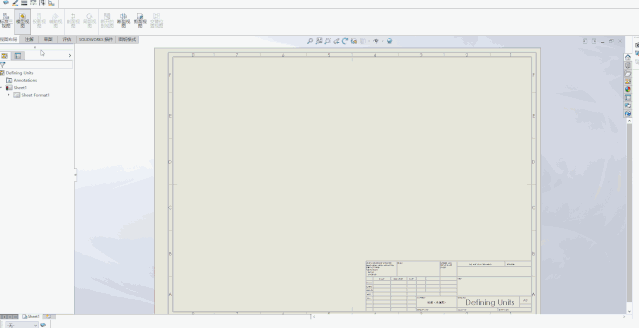

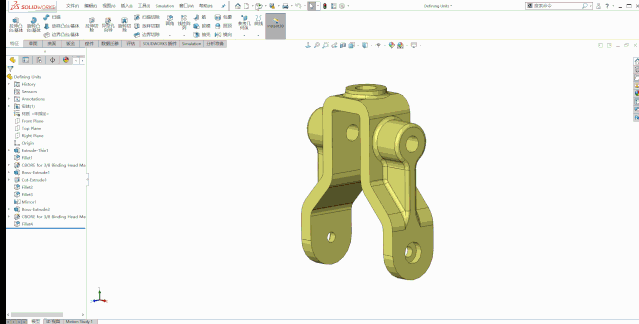

1. 首先從零件中，選擇【從零件制作工程圖】；

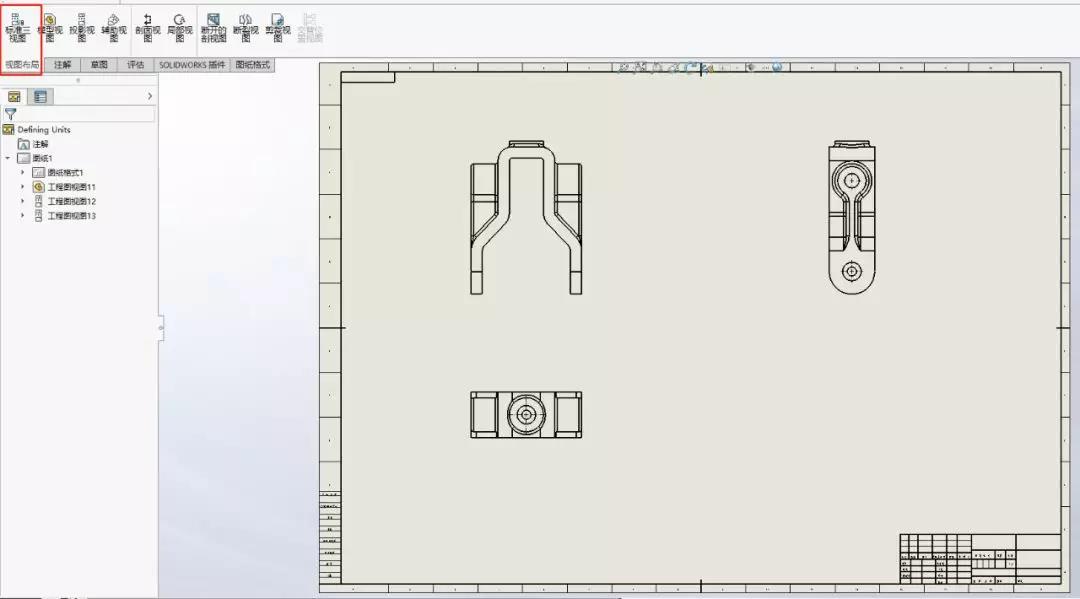

2. 然后選擇標準三視圖，確認插入我們想要的零件，它會自動生成如下視圖；

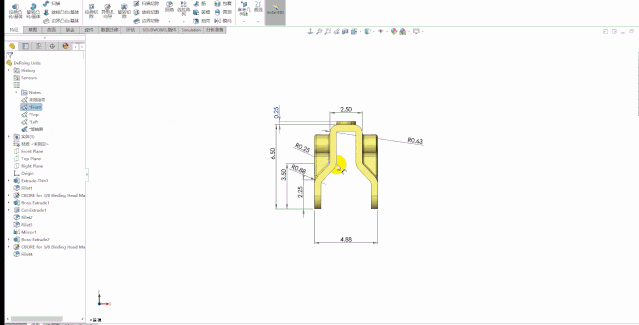

3. 最后，選擇【注解】-【模型項目】，選擇【整個模型】，勾選【將項目輸入到所有視圖】，這樣我們的工程圖就完成了

方法二 ：

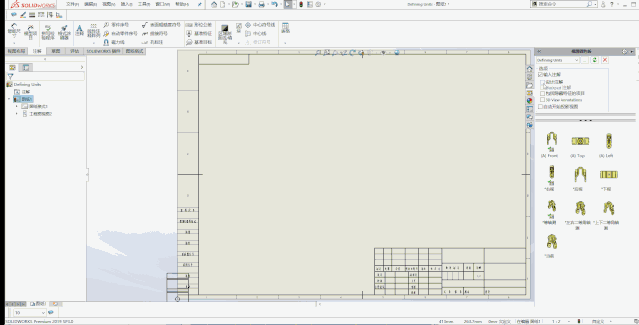

1. 在視圖調色板中，勾選【輸入注解】-【設計注解】；

2. 選擇我們想插入的視圖，我們可以看到每插入的一個視圖都會自動標注上尺寸。

方法三 ：

使用我們做好的預定義模板快速生成詳細工程圖。

1. 首先，在工具中，選擇【預定義的視圖】：

2. 然后選擇你想要的視圖，放置在工程圖中，并重命名；

3. 添加【投影視圖】和【軸測視圖】（軸測視圖也使用預定義視圖）；

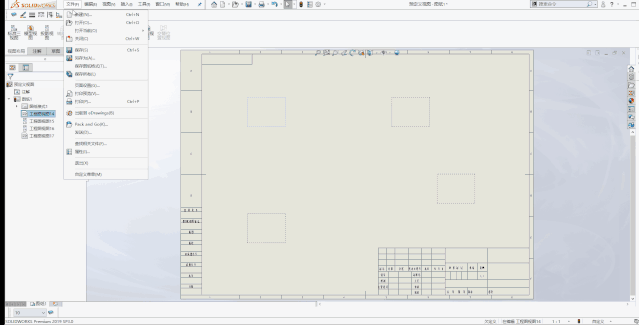

4. 另存為模板（**.drwdot）并保存；

5. 從零件制作工程圖時，選擇你保存的模板并打開它；

6. 再進行模型項目，就可以自動完成模型視圖和標注了。

【思考】

1. 我們在局部視圖，輔助視圖中所需的尺寸如何運用參數化注釋、尺寸類型和尺寸鏈來添加？

2. 怎樣運用切割線生成我們需要的階梯剖視圖？

3. 怎樣讓我們工程圖的尺寸自動的排列整齊？
