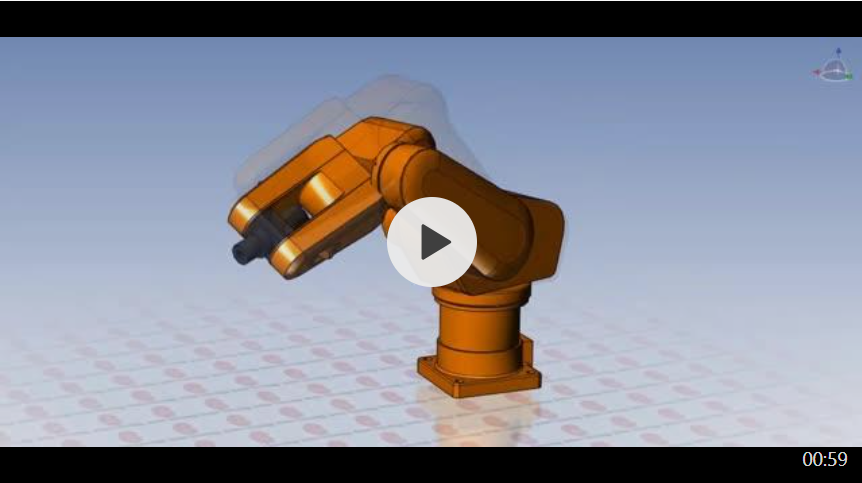

你是否有思考過用動畫來進行產品展示，會達到怎樣的效果？你是否有考慮過無需制作樣機，無需進行產品拍攝，就可以協助市場部同事制作一個充滿魔性的產品視頻來進行營銷推廣，侵占客戶大腦？比如像下面這個機器人跳舞視頻。

如何？你有被上面的視頻洗腦嗎？想知道SOLIDWORKS Composer機器人動作動圖是怎么操作的嗎？下面跟小編一起來看看吧！

基本操作流程：

這里我們主要講解三點：

1.鏈接父子關系

按照包含關系（或上下級關系），為模型添加父子級關系，此時在“裝配樹”中角色會發生變化。

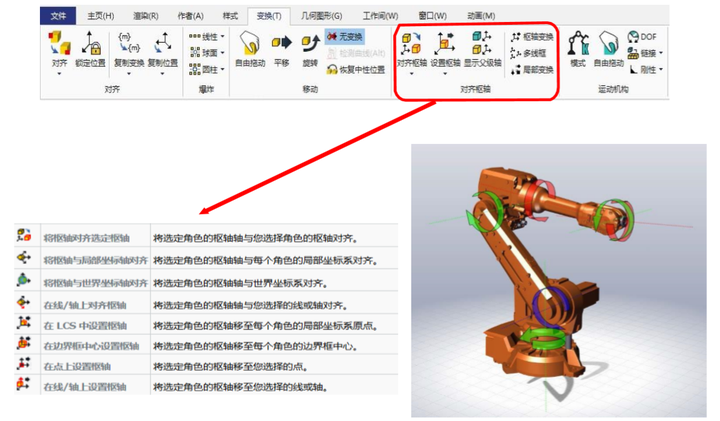

2.對齊樞軸

調整各個角色的樞軸，以實現相應效果，具體如下圖所示：

3.設置運動鏈接機構

在屬性中調整角色的鏈接類型及鏈接軸，以保證機械臂能按指定方向扭轉。

▼操作示意動圖
