隨著計算機運算速率的提高，數值模擬方法被廣泛的應用到力學的各個領域，其中有限元法以它通用、靈活的特點而被作為一種常見的用于求解關于場問題偏微分方程近似解的數值方法。當然，有限元法并不是唯一的分析方法，如有限差分法、有限體積法、邊界元法等，以及近年來發展迅速的無網格法（Meshlfree Mothed）用于解決有限元法較難處理的特大變形、裂紋擴展、奇異性等問題，有興趣的小伙伴們可以自行深入學習了解。

有限元法作為基于網格的算法，數學模型和離散化后的有限元模型必然會產生無法避免的誤差，因此網格的劃分質量直接關系到我們是否能夠得到一個更加精確的解，劃分網格（離散化過程）也是成為了我們做分析過程中至關重要的一步。

在劃分網格之前，我們首先要了解有限單元的類型，在SOLIDWORKS Simulation中，共有5種單元類型：一階實體四面體單元、二階實體四面體單元；一階三角形殼單元、二階三角形殼單元和橫梁單元，我們可以把這三類單元理解為分別用來解決實體結構、薄壁結構（縱向尺寸遠小于平面尺寸）、梁結構（縱向尺寸遠大于平面尺寸）的分析問題，而一階單元是草稿品質，二階單元是高品質。

實體單元

一階單元：

四面體具有4個節點，每個節點3個自由度，6條邊線均為直線，4個面均為平面，在單元加載變形后，這些邊和面仍保持為直線和平面的狀態。

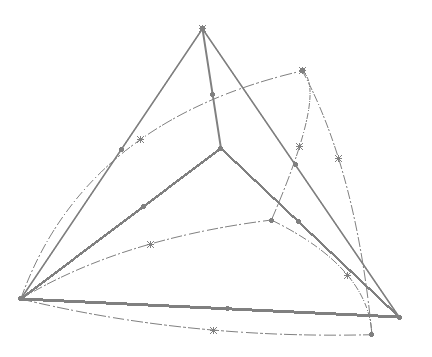

二階單元：

四面體具有10個節點，每個節點3個自由度，6條邊線為二階函數（拋物線形），加載變形后，線和曲面可以為曲線型狀態：

殼單元

一階單元：

類似實體單元，一階單元有3個節點（分布在角點上），每個節點6個自由度，變形前后如下圖所示：

二階單元：

每個高品質單元6個節點，包括3個角點和3個中間點，變形后可模擬曲線形狀。

橫梁單元

2個節點，每個節點6個自由度，把軸向平移和扭轉模擬為線性，兩節點梁單元的形狀在初始為平直的，但在變形后可以為一個三次方的函數。

網格品質的選擇：

對于草稿品質單元，無論實體或殼，僅在對特定目標作初步分析時使用，如證實載荷、約束的方向或計算反作用力；對于準備用來作最后計算的算例，以及在應力分布非常重要的區域應采用高品質網格。

備注：在2020版本之前，分析只能統一使用草稿品質或高品質網格；而在2020版本的新功能中，可以根據實際需要混合使用草稿單元和高品質單元，但需注意在不同單元類型網格的交界處，即使單元角部節點是重合的（兼容網格），仍然有可能出現不連續的應力場，而且在交界處的應力可能大幅度的增大，因此在混合使用不同類型單元時，應確保其交界處遠離所關心的區域，并仔細檢查分析結果是否正確。

【案例分析】

某懸臂支架吊起500N的重物，在重力的作用下，分析支架當前固定端的扭矩情況，未標明的接頭均以銷釘接頭處理，左側三條梁的節點處圓柱面分別采用固定約束、固定約束和鉸鏈約束，其中套桿內加載了預載400N的彈簧，軸向剛度1000NM。

按要求設定好邊界條件后，先將所有網格作為草稿品質網格，網格精度默認，試算。

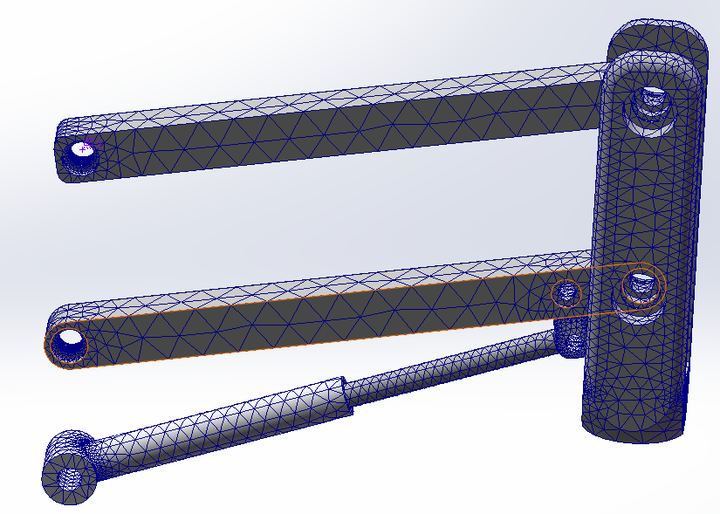

得到了關于彈簧單元的錯誤提示，因此首先需要細化彈簧接頭處網格，使用默認值，以使計算不會再出現上述問題，同時選用基于混合曲率生成網格，使用默認值，如下圖所示，并重新計算。

本分析目的主要是想了解梁端的扭矩情況，因此在應力圖解的高級選項中選擇3條桿件展示結果如下圖：

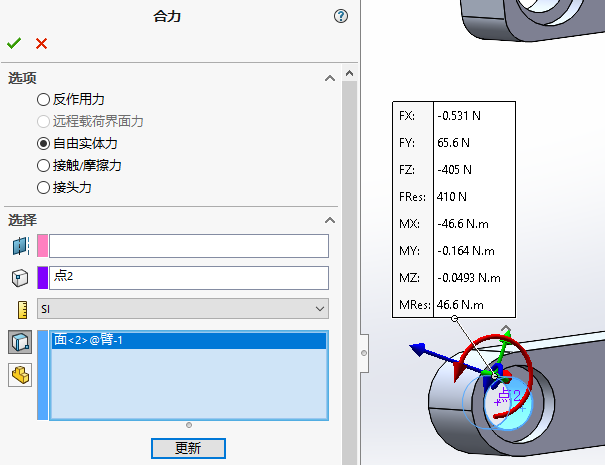

由上圖可見，軸孔處單元也相對較少，而且紅色范圍區域并未占據兩個單元格，因此結果應該不足以反應真實狀況，通過右鍵【結果】-【列出合力】讀取兩梁出的扭矩如下圖：

備注：對于扭矩的輸出要使用自有實體力，因此在計算之前，應在仿真樹第一條右擊算例名稱，【屬性】中勾選【自有實體力】；模型中，以軸孔圓心創建參考點。

上梁處的扭矩為：44.8N.M

下梁處扭矩為：46.6N.M

細化網格：

對軸孔處圓柱面網格進行網格控制。

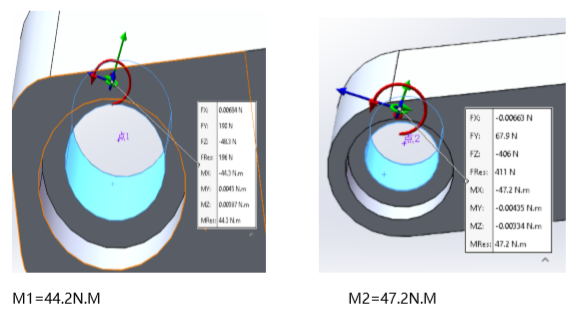

重新讀取扭矩：

按需求使用高品質網格：

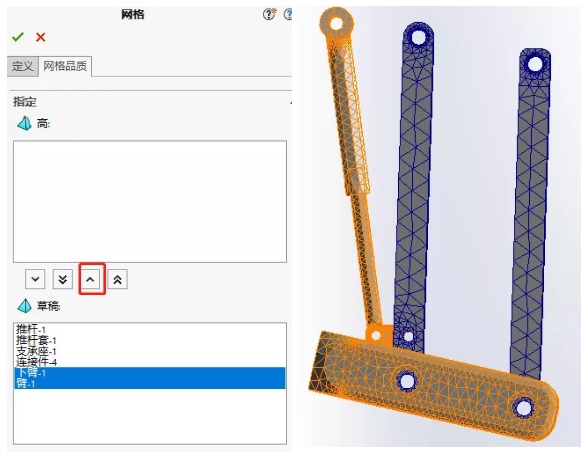

由于此時所有構件均采用草稿品質網格，而我們重點分析的為兩根梁結構，因此，在網格選項中將兩根梁結構設置為高品質網格：

右鍵【網格】-【生成網格】-【網格品質】選項卡將【臂】和【下臂】改為高品質網格。

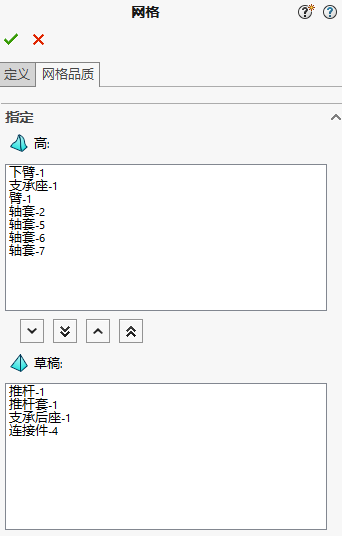

全部采用高品質網格后的結果：

結論

可以看出使用部分高品質網格和全部使用高品質網格的結果是幾乎相等的，而全部使用高品質網格也會花費更多的時間成本，因此在做計算分析之前，首先應該明確分析目標，其次逐步將關注的區域網格細化，并根據需求混合使用高品質和草稿品質網格，這樣的話就能夠在花費更少的時間內得到相對精確的解。
