鼠標筆勢作為SOLIDWORKS中的功能，能夠?qū)⒏黜椆δ芊胖迷谄渲?，并使用鼠標右鍵直接調用。如果大家能夠?qū)⑵浠钣茫梢蕴岣呤褂肧OLIDWORKS的效率。

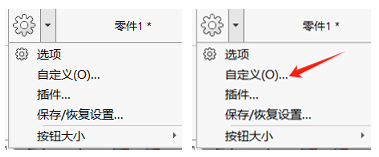

在SOLIDWORKS用戶界面頂部， “齒輪”圖標旁邊的下三角符號里可以選擇自定義。（注意：如果沒有任何文件被新建或打開，則沒有自定義選項）
SOLIDWORKS初始用戶界面時：沒有自定義選項
自定義里可以任意設置自己需要的功能選項，本文主要講述鼠標筆勢的設置，這是一個按住鼠標右鍵并向某個方向拖動就可以選中對應功能的快捷操作方法。

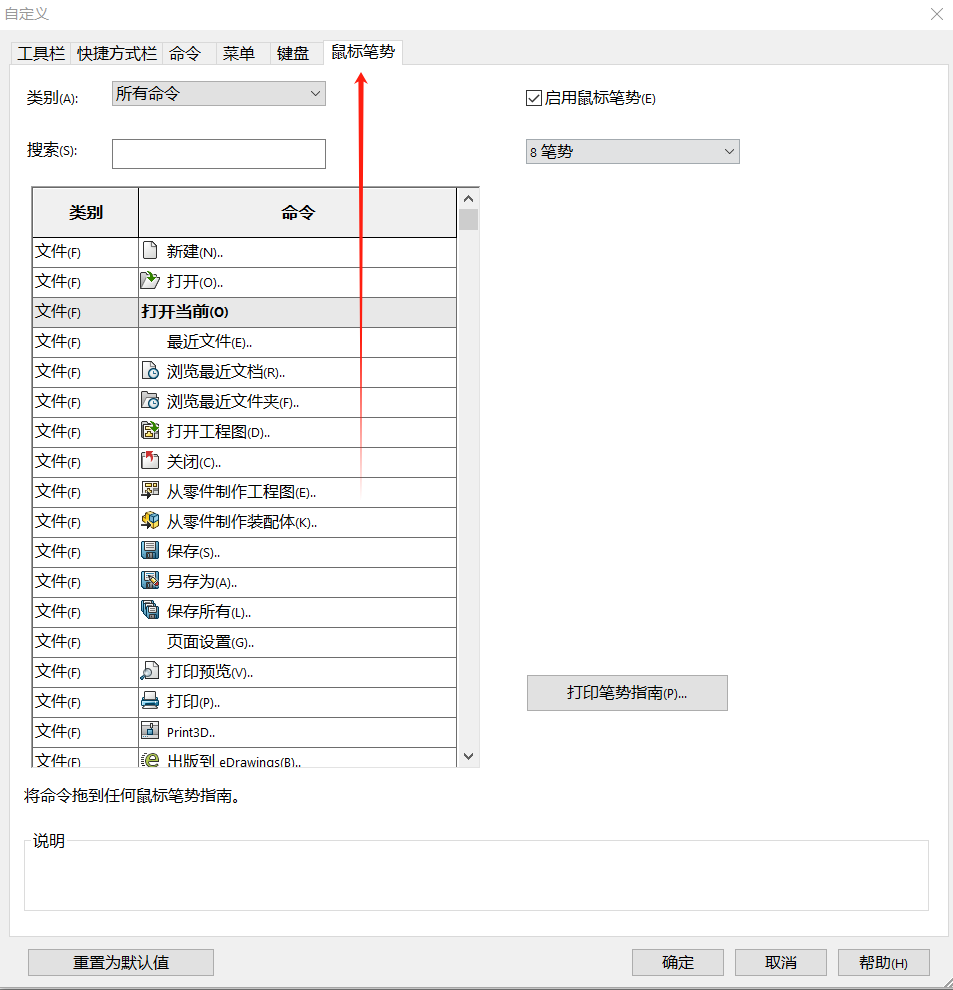

如圖：鼠標筆勢位于“自定義”窗口的頂部標題欄，點擊以后，會額外彈出“鼠標筆勢指南”窗口。

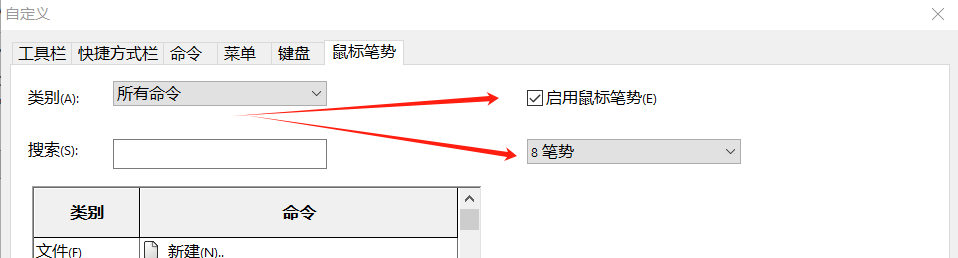

可以在這里選擇啟動或關閉鼠標筆勢，也可以自定義筆勢數量，這里一般推薦8筆勢。因為4筆勢功能較少，12筆勢對新工程師而言較難上手。
在不同的界面下，鼠標筆勢不同。鼠標筆勢可以設置的界面分別是零件、草圖、裝配體、工程圖。
直接將需要的功能拖拽至對應的位置，即可放入鼠標筆勢中?？梢允褂?ldquo;搜索”功能找到對應的功能。
1. 不是該界面下的功能也可以放在該界面的鼠標筆勢里，但是無法使用（圖標呈灰色）。
2. 有些功能雖然名稱和圖標相同，但實際上使用的界面不同，放置鼠標筆勢時應當注意功能的說明。

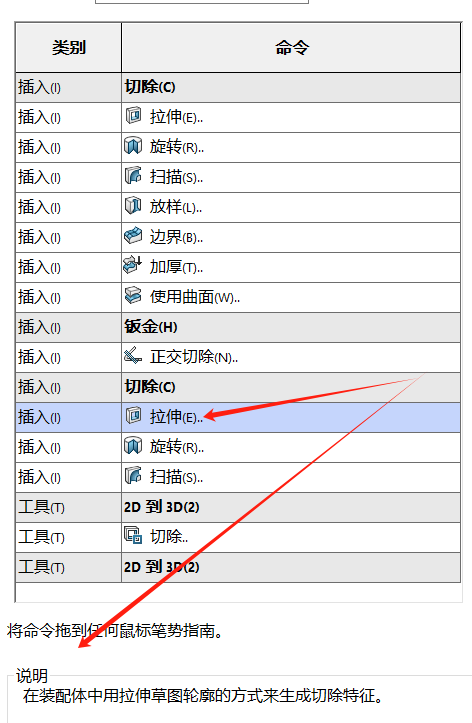

這里我們用拉伸切除功能舉例，搜索“切除”后，找到如下列表的命令。
上圖是一個在裝配體界面下使用的拉伸功能。而同一界面下，另一個拉伸切除的說明則是：
這里的拉伸切除是在零部件界面下使用的，與上文不同。但二者圖標、名稱相同，大家在設置時應當仔細辨別。
下文提供關于自定義鼠標筆勢的兩個思路：
1. 先統計出最常用的功能。可以考慮功能的相似性，盡量讓同一方向的鼠標筆勢在不同界面下功能一致。
（3）矩形（相對必要，少數情況會代替2）
（4）切割（可能不是每張草圖都會使用，但必不可少）
（5）圓（使用頻率次于矩形和直線。除建立實體之外，使用圓特征很可能用來繪制孔，但許多孔【特指裝配時】使用“異形孔向?qū)?rdquo;命令會更加合理，因此降低了圓的使用頻率）
這里說明一下：倒角和圓角的優先級一般不分先后，但是不同企業可能有不同需求。

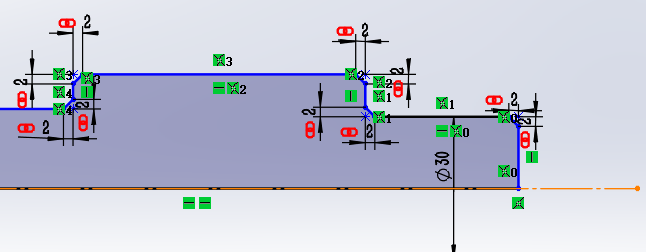

例如：滾軋等圓柱體零件，有很多工程師喜歡用旋轉特征完成（軸類零件生產加工時，部分特征更傾向于倒角），這時倒角的使用頻率相對會更高。
而針對模具一類，建模要求邊緣光滑的零件，可能圓角的使用會更頻繁。
（8）槽口。槽口是工業建模中比較多、通用性較大的功能，最后可以按需加上。
2. 自定義鼠標筆勢時可以考慮符合人體工學的設置，以下是相關的考慮與建議：
鼠標向左、向右移動時，手處于自然放松狀態（手指的肌肉自然彎曲），放在鼠標上時更加舒適。使用最為頻繁的功能可以優先考慮放在鼠標筆勢的左右方向。
（2）鼠標向上移動、向下移動時，手指肌肉活動（推、拉）。
人的手指正常情況下會自然彎曲，鼠標向下移動（拉）的舒適度會略微高于向上移動（推），可以考慮把常用的功能安排在下、左下和右下移動的鼠標筆勢，其次再向上放置。

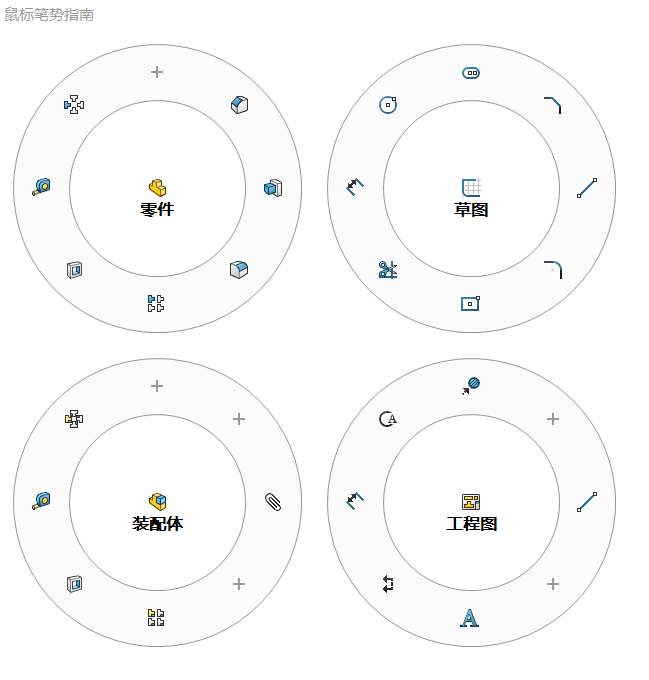

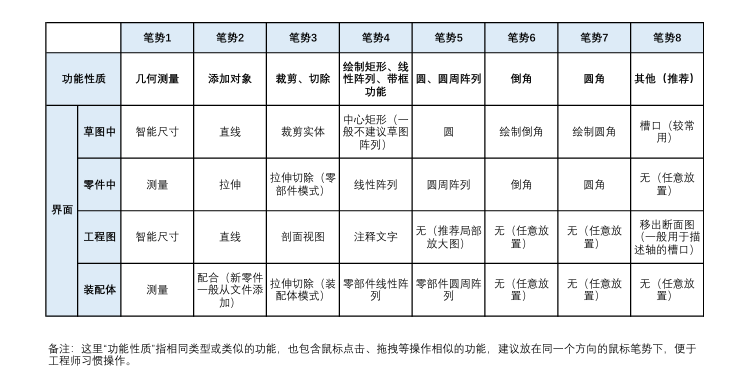

這里我們列出比較常用的功能。以下是經過測試，符合設計需求的高頻使用功能，本文僅供參考。
草圖界面的陣列不像零件模型界面中設計樹那樣有明確的設計樹，添加的草圖陣列沒有像設計樹一樣的對應“特征”，不便選中修改。

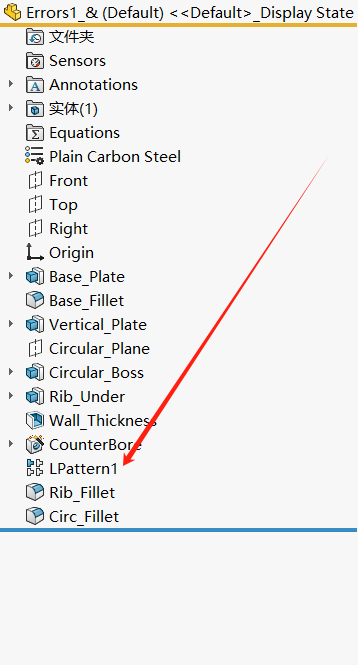

例如：下圖中的零部件線性陣列，在零部件界面的設計樹中有對應的特征。
而草圖繪制中并沒有類似的功能，無法像上圖那樣明確描述陣列特征。
創建基體特征時，從原點出發的基體可以使后面的特征創建時可以更方便選擇基準面進行鏡像。如果存在邊角矩形的需要，這里也可以設置為邊角矩形。
工程圖里很少直接使用圓命令，局部放大圖一般需要繪制圓來放大描述區域。其方法操作類似，而局部放大圖使用頻率遠高于直接使用圓。
不在鼠標筆勢中安排視圖切換的理由：具有切換視圖功能的快捷鍵已經足夠多。
2. ctrl+數字鍵可以切換到對應視圖；
3. 空格（喚出“方向”窗口）+選中對應面可以找到對應的視圖；

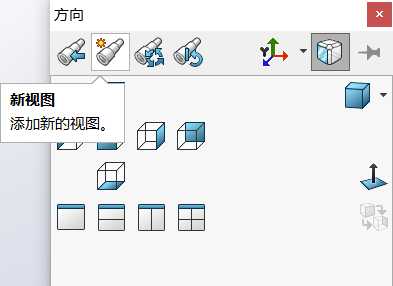

4. 在方向窗口狀態下，可以使用添加“新視圖”保留某個視圖。（一般是較大、需要特別強調特征或較復雜零件才需要的情況。）

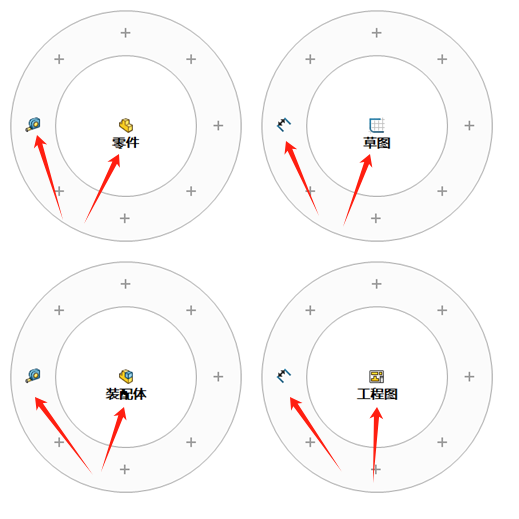

根據上文提供的表格等，我們可以有計劃的設置鼠標筆勢。例如，“功能性質”為“幾何測量”的功能，包含了在“零件”界面下的“測量”，“草圖”界面下的“智能尺寸”、“裝配體”界面下的“測量”和“工程圖”界面下的“智能尺寸”，那么我們就可以進行如下設置：

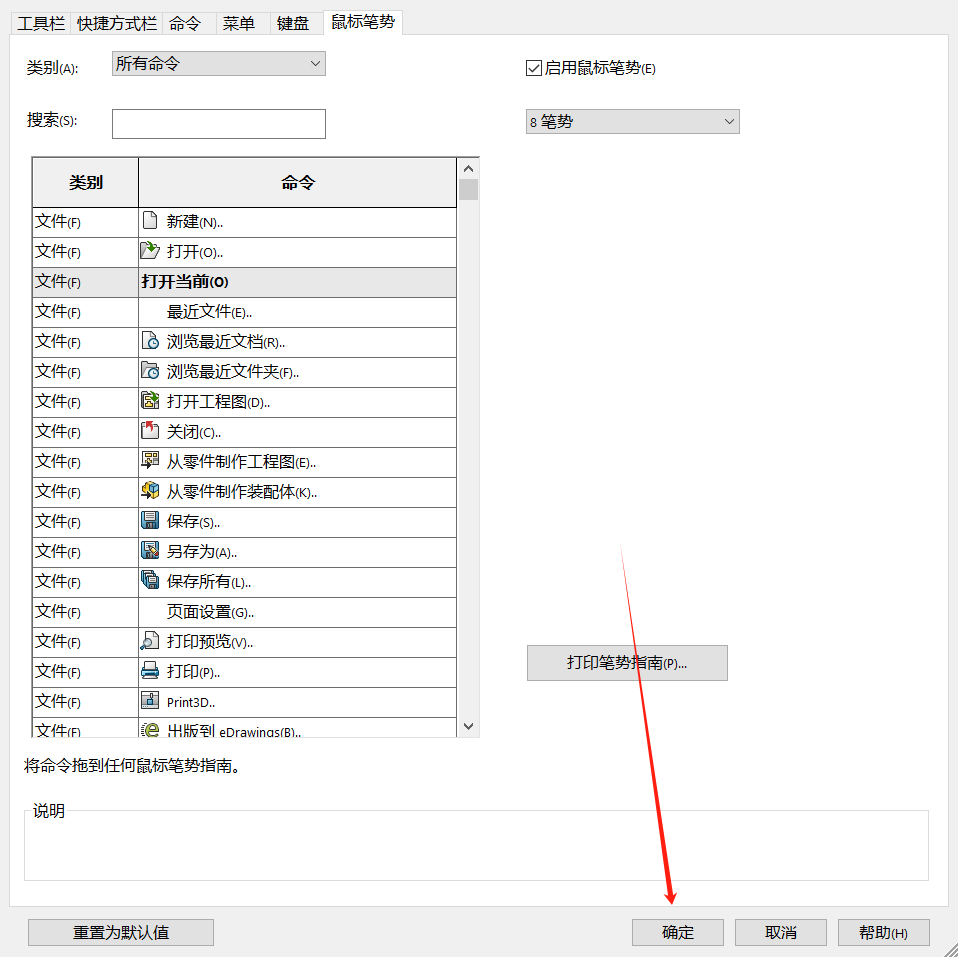

設置時應當注意對應的操作界面。其他的功能設置以此類推，直到完成鼠標筆勢設置，并進行確認。
如果沒有使用“確認”進行保存，自定義設置會返回上一次設置的狀態。
鼠標筆勢作為一個能夠提高設計效率的功能，希望各位工程能夠?qū)⑵浠钣?，提高設計效率，也希望本文關于鼠標筆勢的自定義設置方案可以為各位工程師帶來啟發。
本文原創作者：武漢高頓SOLIDWORKS工程師陳振陽
