還在為頻繁調整產線布局、更換設備時繁瑣的裝配對齊頭疼嗎?SOLIDWORKS的磁力配合功能,就是您提升裝配效率、實現柔性生產的“磁力加速器”。它能像磁鐵一樣,吸附定位零件和設備,告別傳統手動對齊的耗時費力。 下面,我們先來看看磁力配合帶來的三大核心優(yōu)勢:
1.吸附式裝配,快速配合

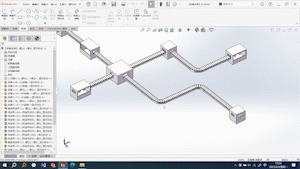

2.與配置聯動,快速更換設備

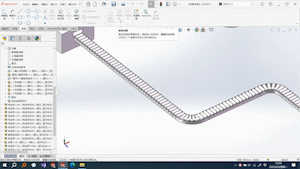

3.快速調整生產線布局

關于SOLIDWORKS磁力配合功能的使用教程及注意事項如下:
Step 1:設置地面基準面
1)【插入】-【參考幾何體】-【地面基準面】。

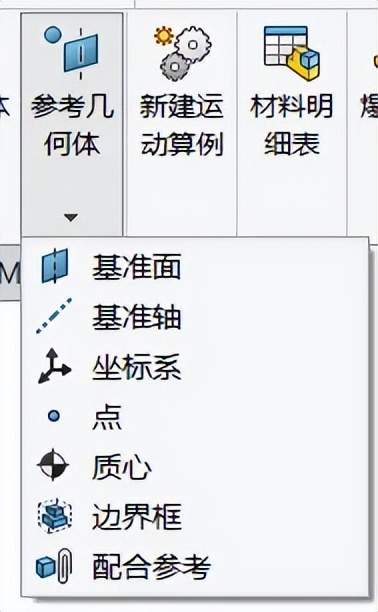

特別強調:這一步不能簡化成【參考幾何體】-【地面基準面】,因為【裝配體】標題欄中的【參考幾何體】選項中沒有【地面基準面】,如圖:

2)填入地面基準面,例如前視基準面。

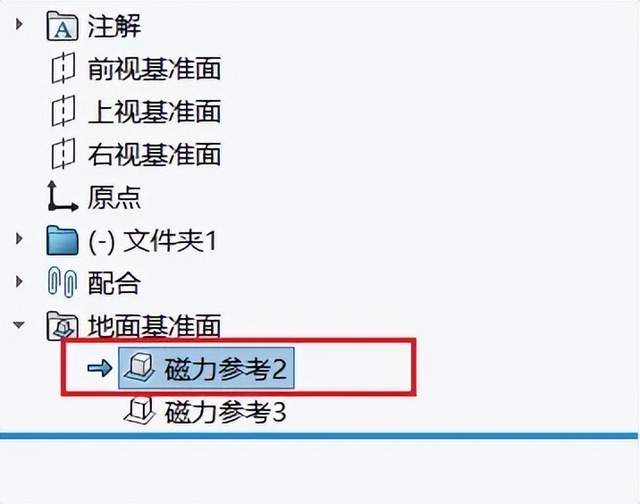

特別強調:設置地面基準面后,對應的面自動命名為【磁力參考】,【磁力參考】同時可以存在多個,但同一時間只會響應一個,如下圖箭頭所示:

Step 2:添加磁力接頭

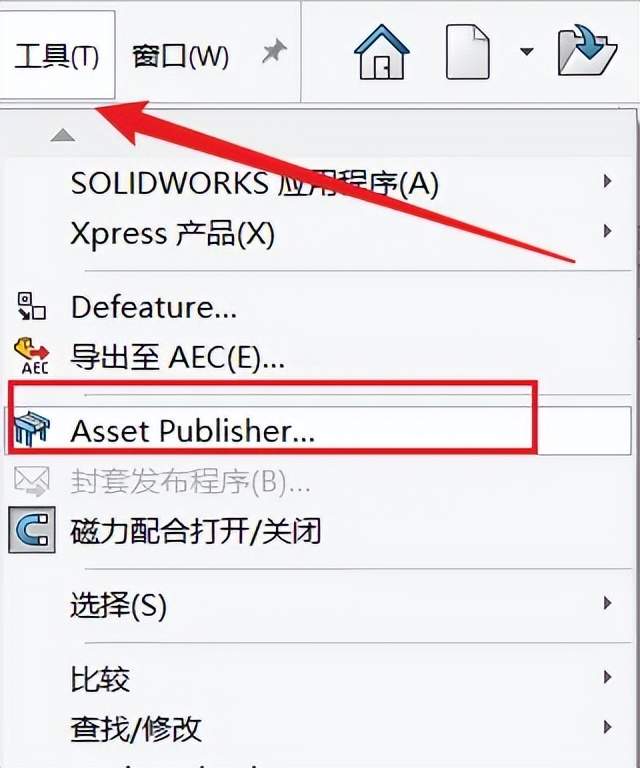

1)找到對應的設備,然后點擊【工具】-【Asset Publisher】。

2)設置【地面基準面】,箭頭方向應該與上一步驟中的【地面基準面】相反。

3)設置磁力接頭
選擇需要連接的【邊線】,然后選擇對應的【面】,系統會根據面與邊線來生成一個【磁力接頭】和對應的方向。

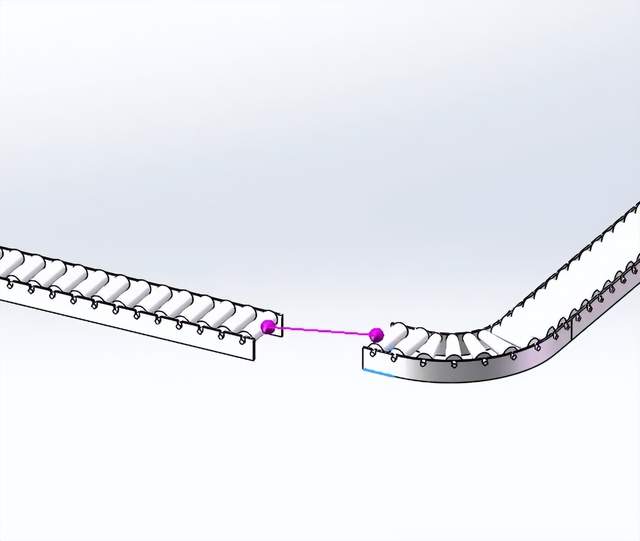

當兩個具有磁力接頭的零件相互靠近時,就會自動將點和面重合對齊。
Step 3:總裝磁力吸附裝配

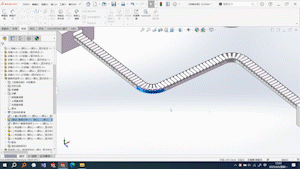

回到總裝配體中,當傳送帶靠近設備支架時,系統自動顯示磁力配合圖標 → 松開鼠標完成吸附。

Step 4:解除配合關系(易錯點!)
建議先將需要刪除的部件移走,使磁力鏈接斷開,再刪除這個零件。直接刪除部件會導致配合關系殘留,下次裝配時失效。
例如,已建立配合狀態(tài):

直接刪除零件時,配合狀態(tài):

殘留的磁力配合會占用一個現有零件的磁力接口,導致下次配合失效。
以上就是關于SOLIDWORKS磁力配合的教程。
