在生產過程中工藝人員拿到的設計部門的三維文件（這里主要指組焊件和鈑金件）往往是用一個多實體零件來表達的，但加工過程我們通常需要對這樣的圖紙進行拆圖處理。

在SOLIDWORKS中，多實體文件一般分2種。

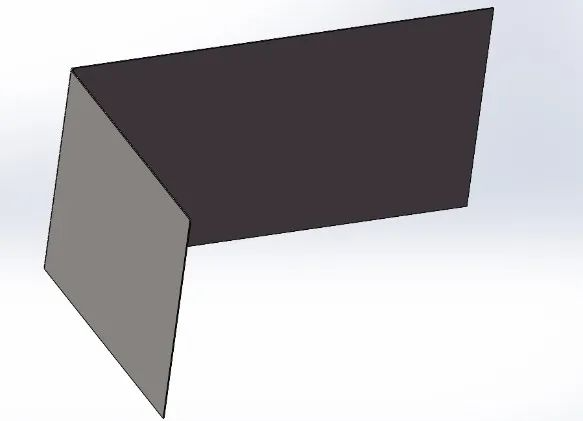

第一種：文件不包含焊件切割清單屬性，或者為STEP/IGS等中性格式，如下圖所示：

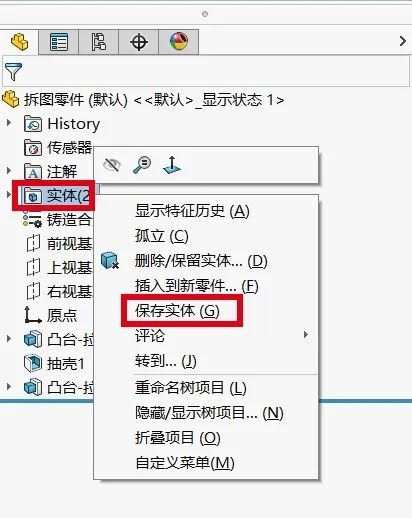

這類文件我們首先需要確認實體列表中實體分割情況是否滿足實際加工的拆圖要求，如果符合要求，我們第一步先右鍵實體選擇保存實體命令。*如果不符合要求，則需要用分割和實體組合命令先修改。

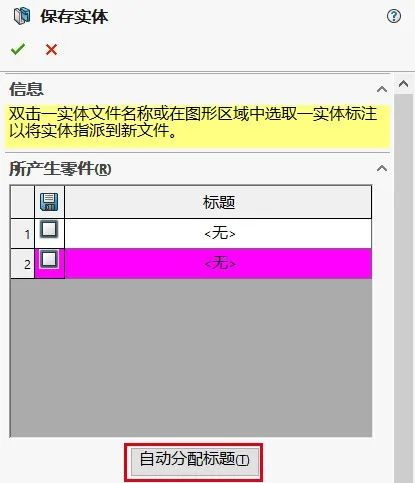

單擊自動分配按鈕會自動選擇所有實體。*如果不是所有實體都需要拆出去的話 ，可以手動雙擊對應實體選擇并命名。

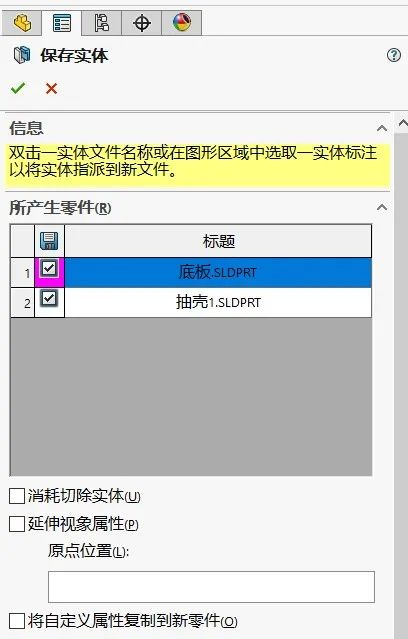

雙擊對應項目可以更改拆圖后的文件名，其他設置如下圖所示：

將對應實體保存為獨立的零件，之后可以對保存出的零件進行轉換鈑金，打孔等其他操作。

第二種： 技術人員已經將子件的生產信息（如名稱、圖號、物料編碼）等輸入進對應的切割清單中，但沒有分割子件。設置推薦如下圖所示：

SOLIDWORKS支持將切割清單中的產品信息一起導入到子件中，出子件圖紙時不需要二次給相同字段。與第一種的區別主要是設置不同，詳情請見如下視頻：
