在我們繪制原理圖時，繪制電線通常是第一步操作，因?yàn)殡娋€繪制好后，放置符號時更方便我們對齊。而在開始繪制電線時，我們可以先定制需要繪制電線的電線樣式。

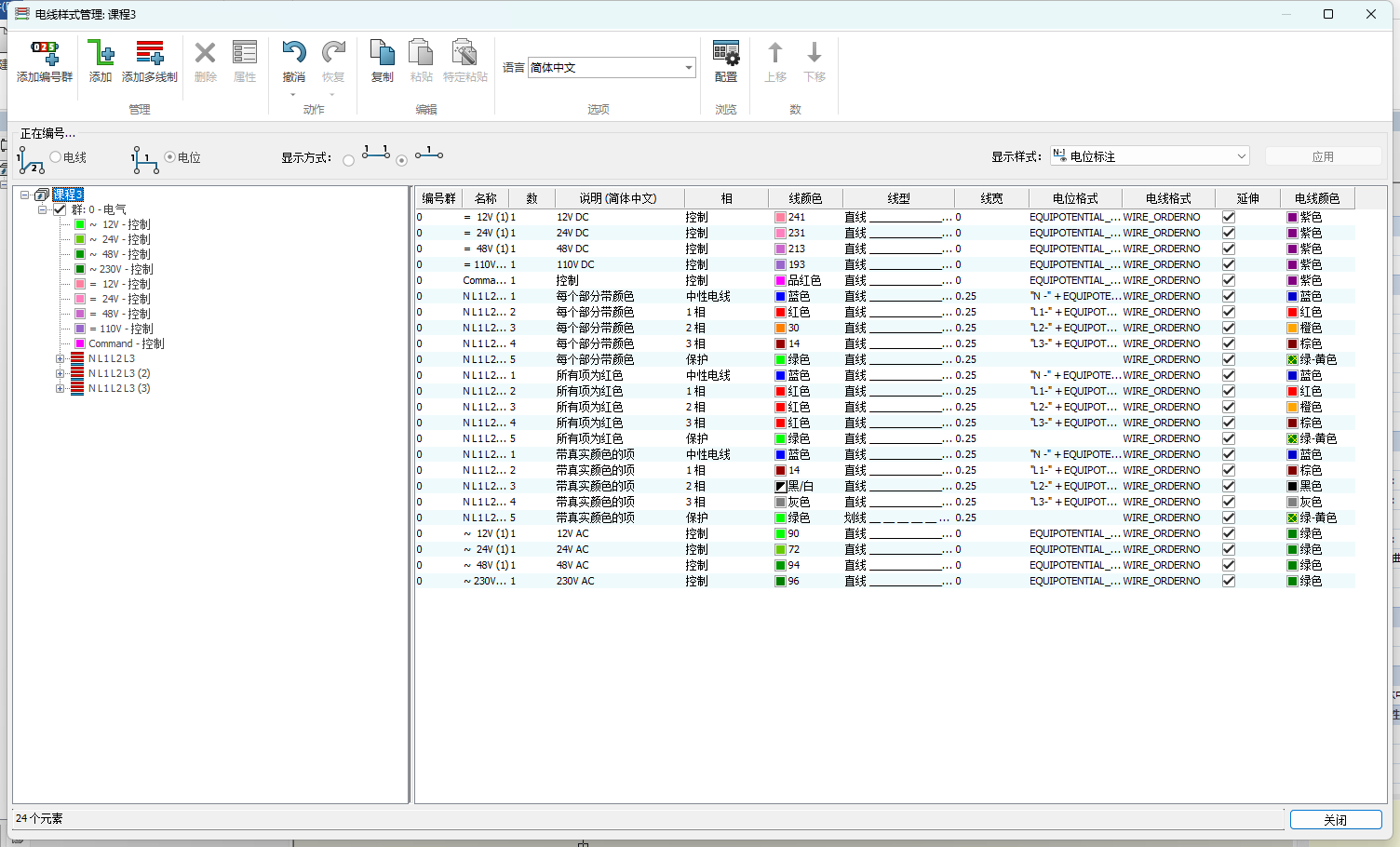

在工程菜單的配置中，點擊連接線樣式，可以打開連接線樣式管理器。

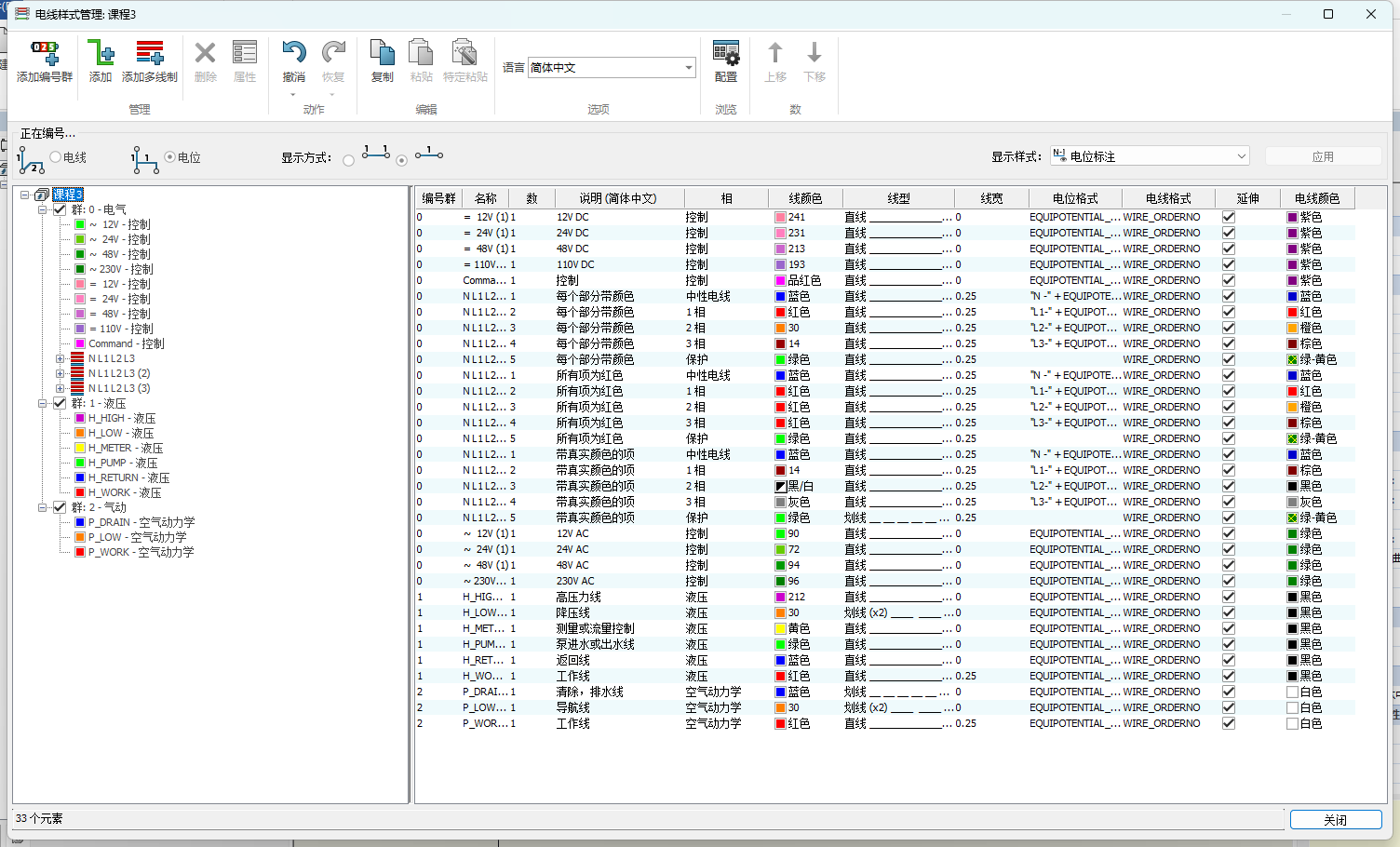

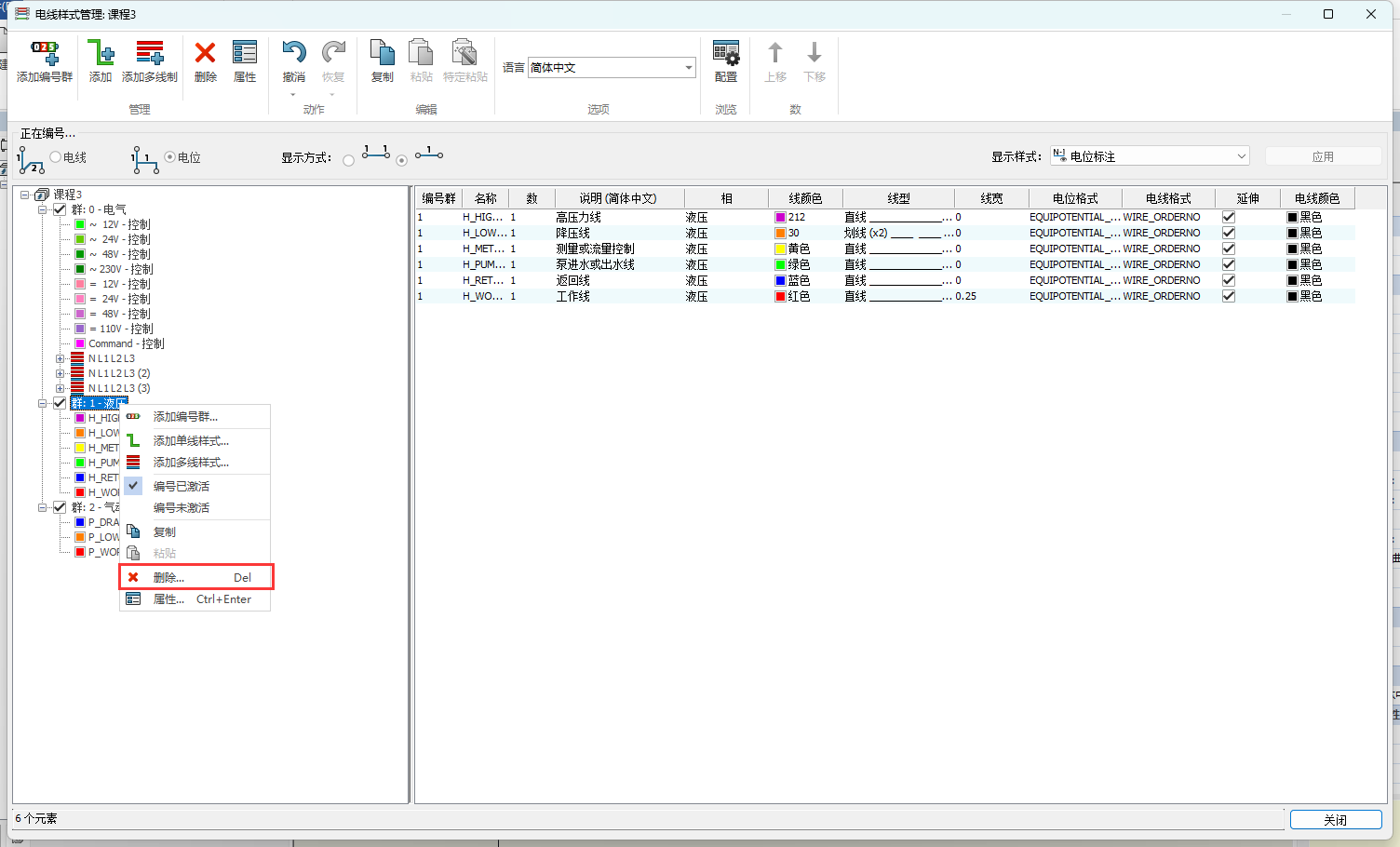

可以在界面左側看到該工程下的所有電線類型，一般以群作為分類，在樹中右鍵可以對群進行新建、修改和刪除等操作。對于我們工程不需要的線型就可以進行刪除，比如在這里我刪除液壓和氣動群，如下圖所示：

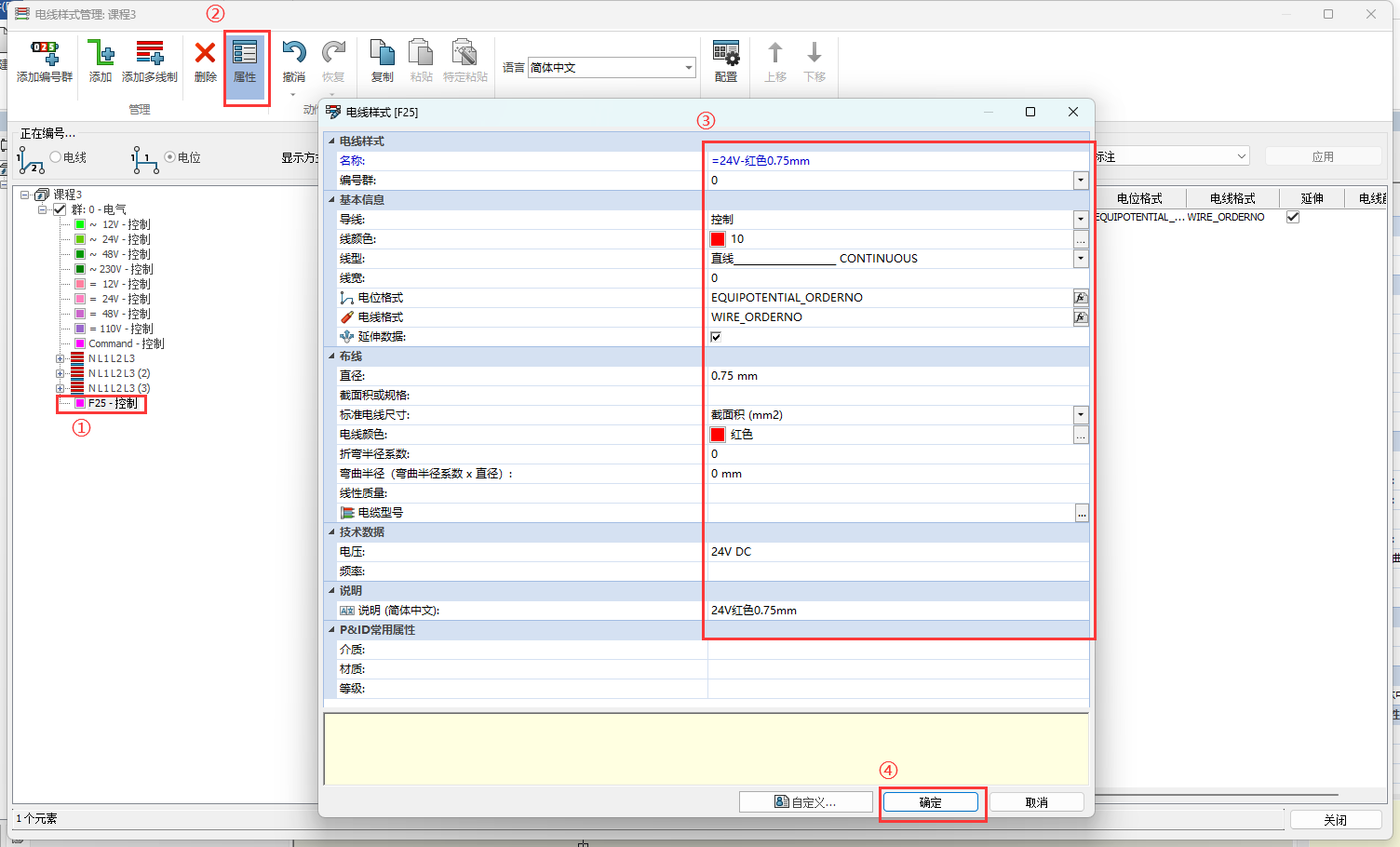

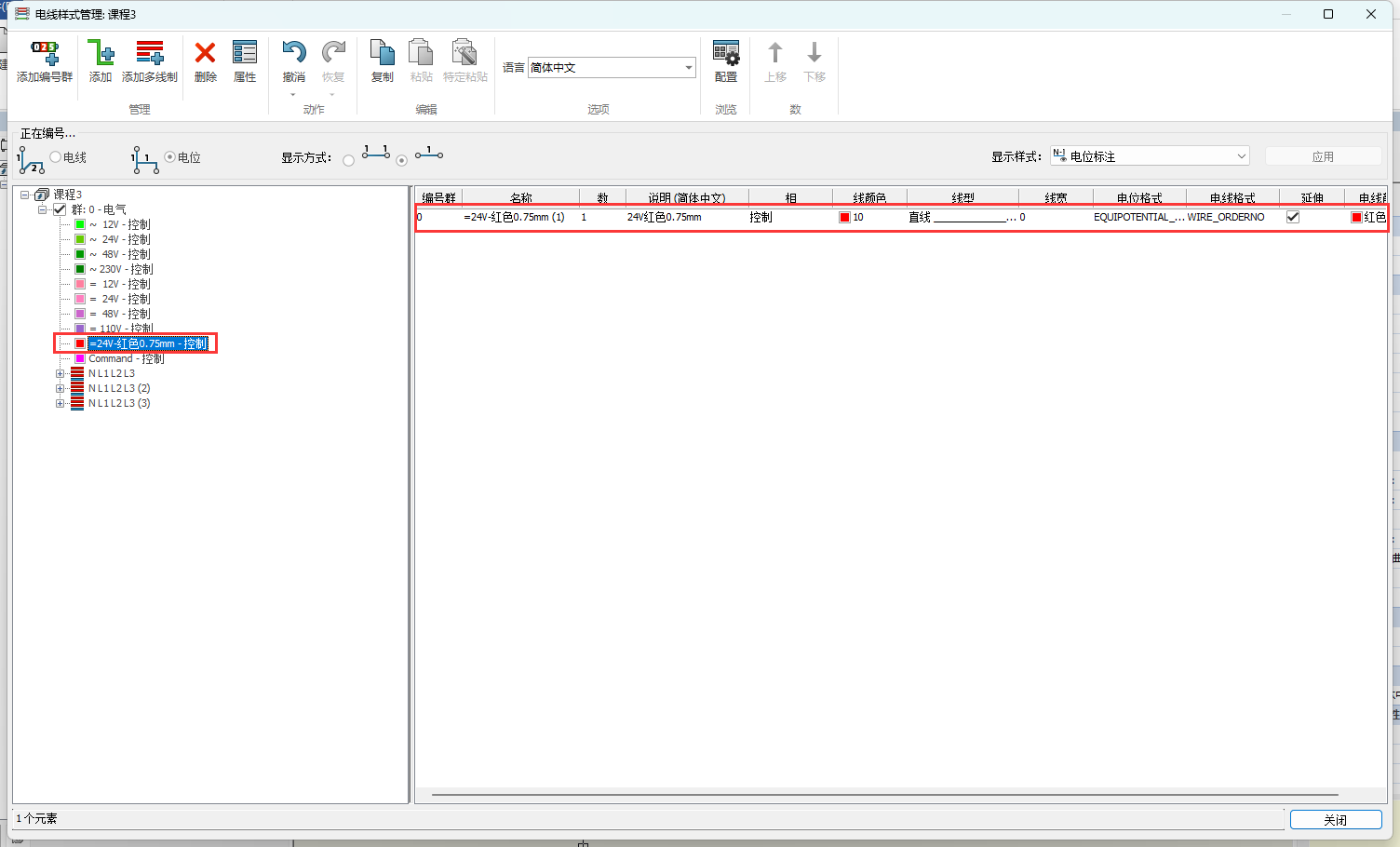

比如我們想在電氣分類中新建一個0.75平方的紅色24VDC單線，可以選中“群：0-電氣”然后點擊上方菜單欄的添加單線按鈕，軟件會直接生成一根默認名為F25的單線，我們可以右擊這跟單線在屬性中進行屬性編輯也可以直接點擊上方菜單的屬性進行編輯，完成屬性編輯后如圖，點擊確定即可，然后檢查生成的線型。

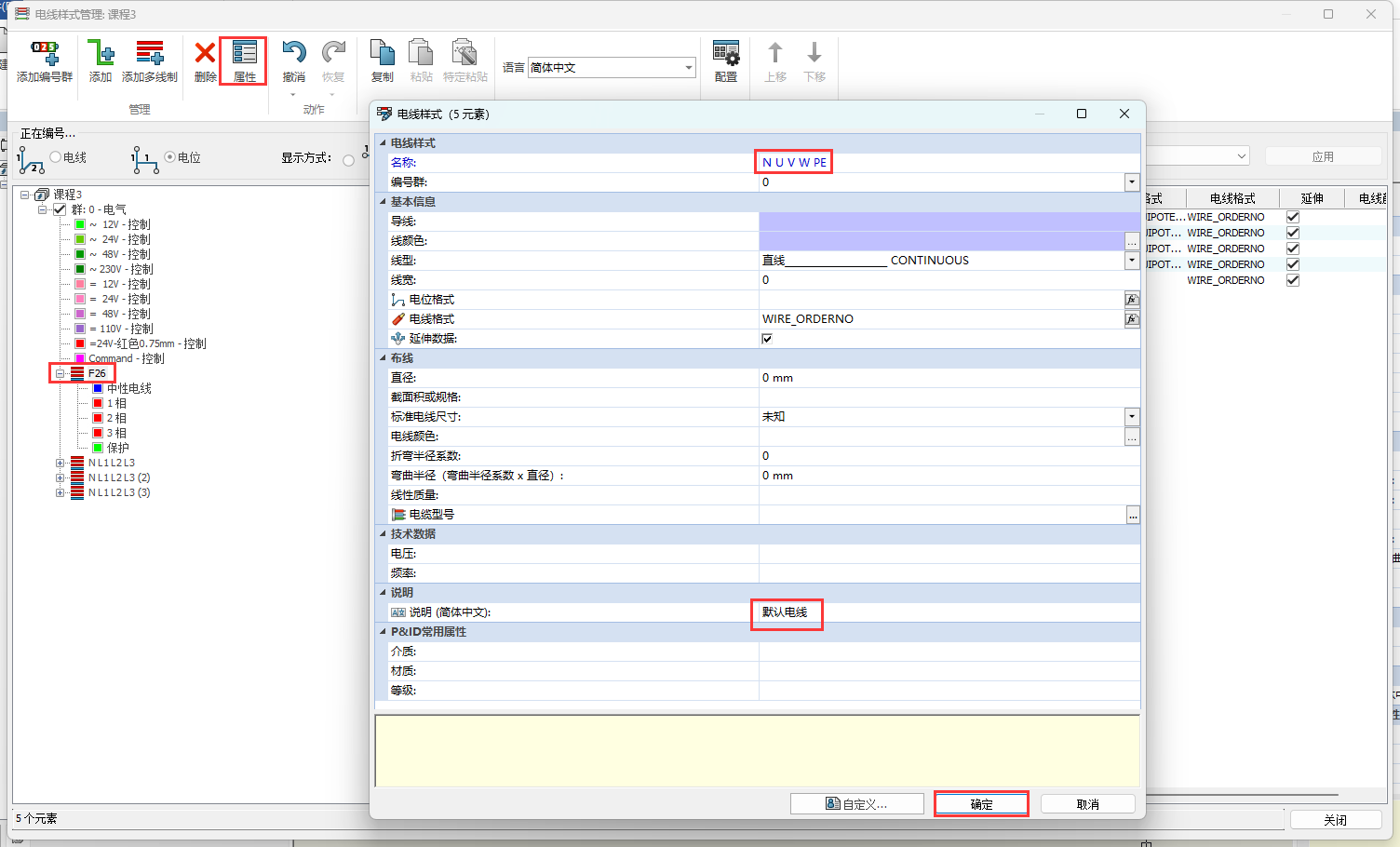

添加多線的步驟與單線類似，比如我們想在電氣分類中新建一個三相五線制的多線，可以選中“群：0-電氣”然后點擊上方菜單欄的添加多線制按鈕，軟件會直接生成一根默認名為F26的多線，我們可以點擊這跟多線，點擊屬性修改名字，這里我命名為“NUVWPE”。

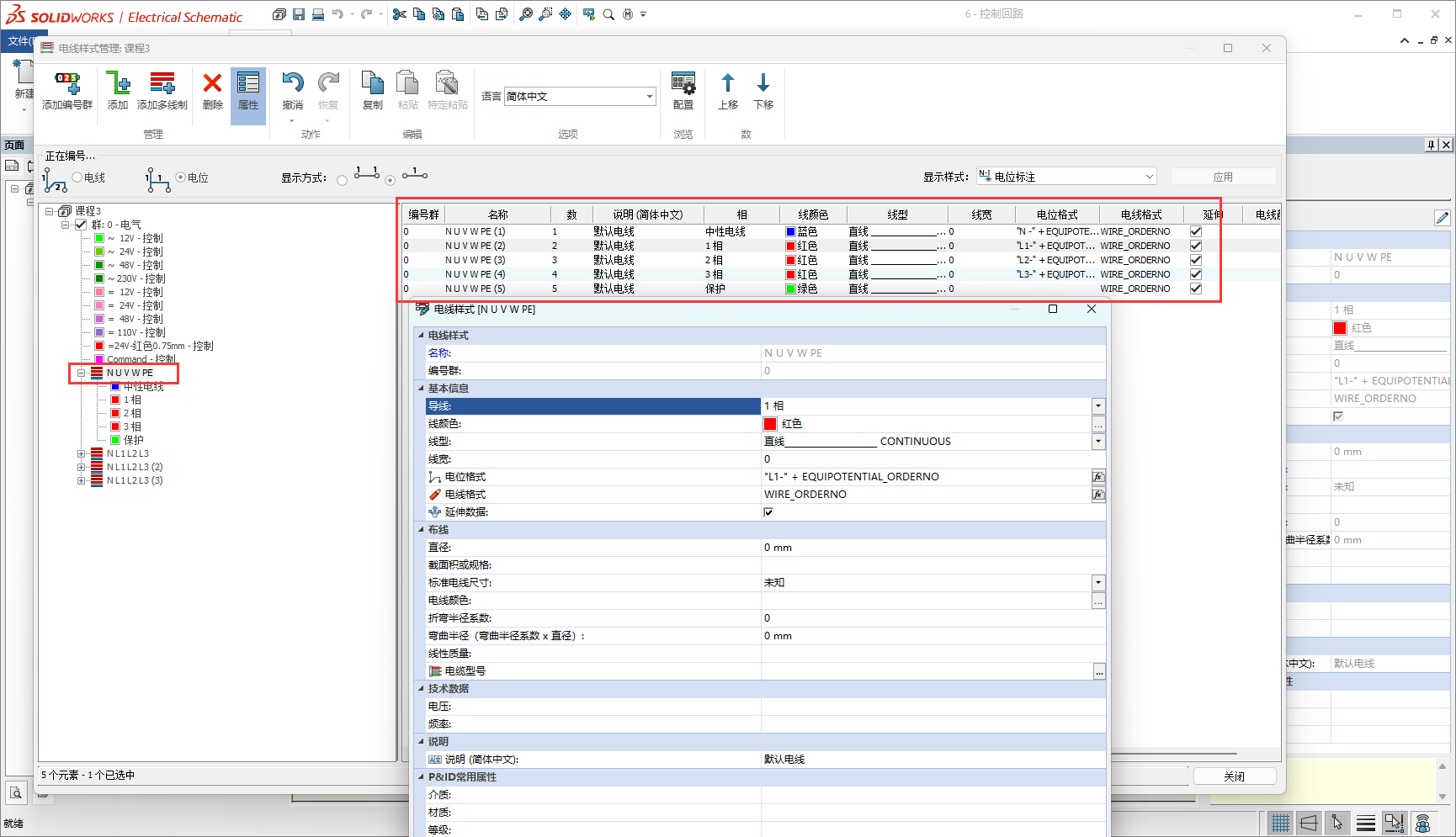

我們還可以點擊這跟多線，然后在右側的窗口中，對每一根電線進行屬性編輯。

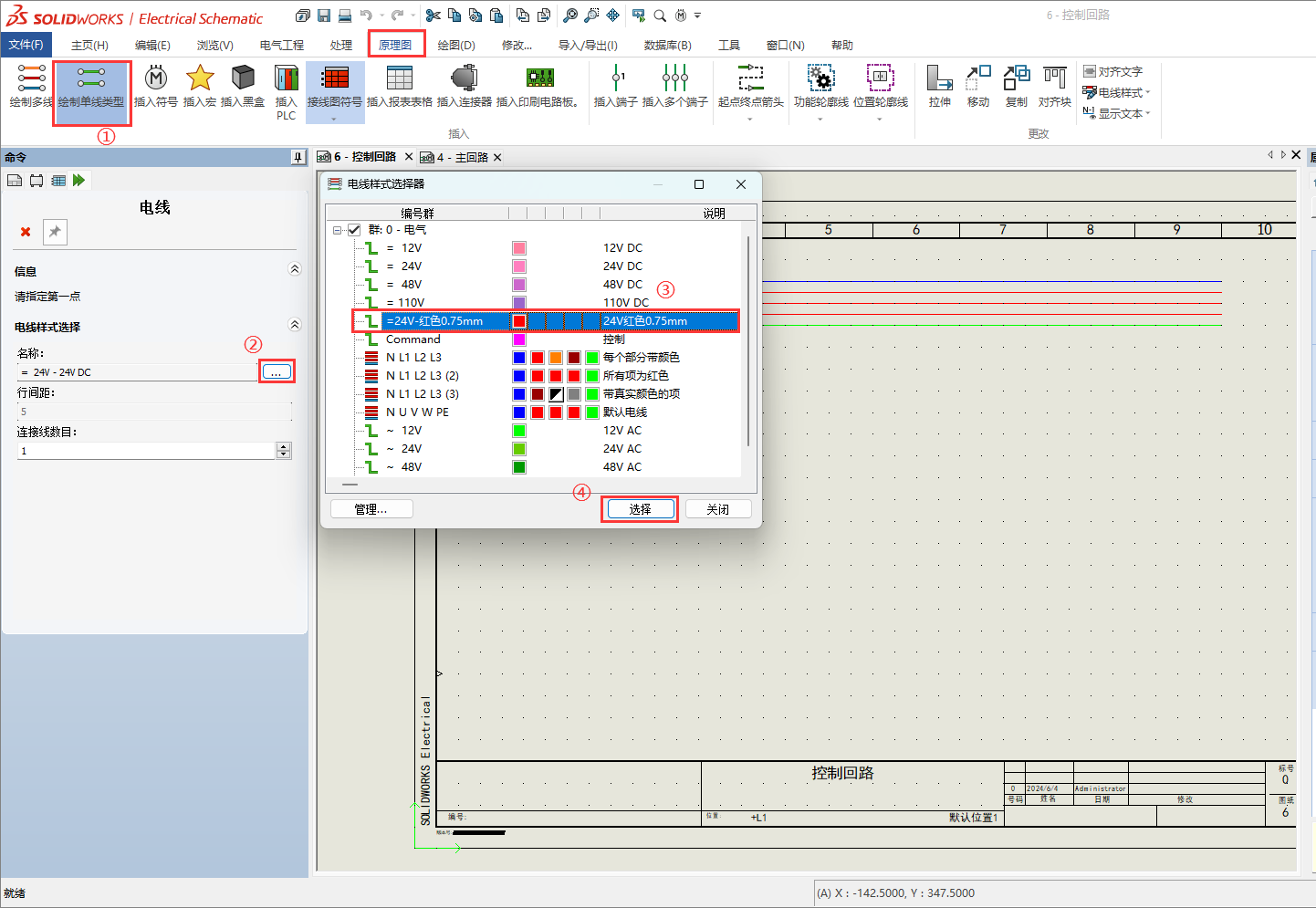

然后在繪制原理圖時就可以選擇我們剛才新建的兩種線型了。

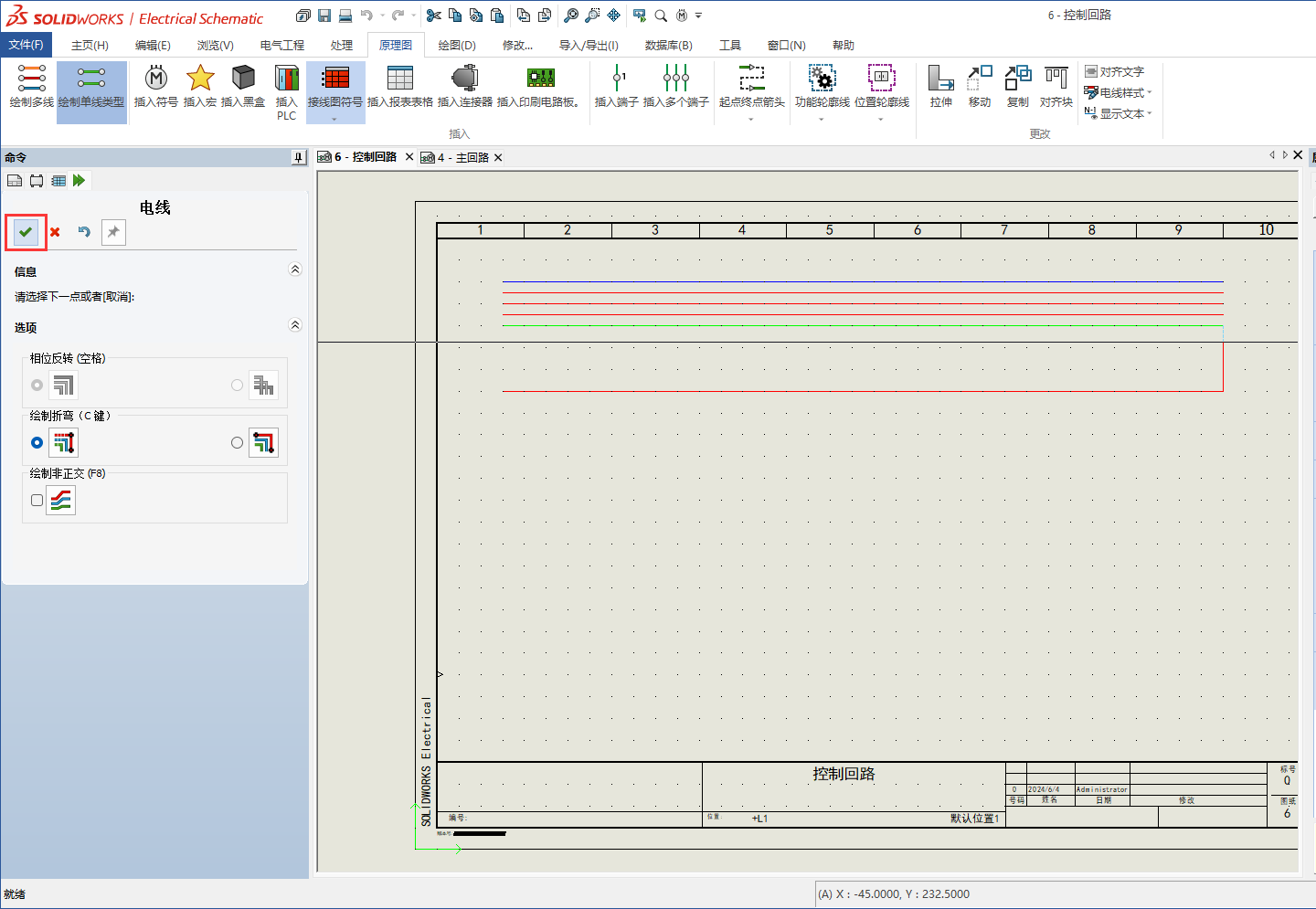

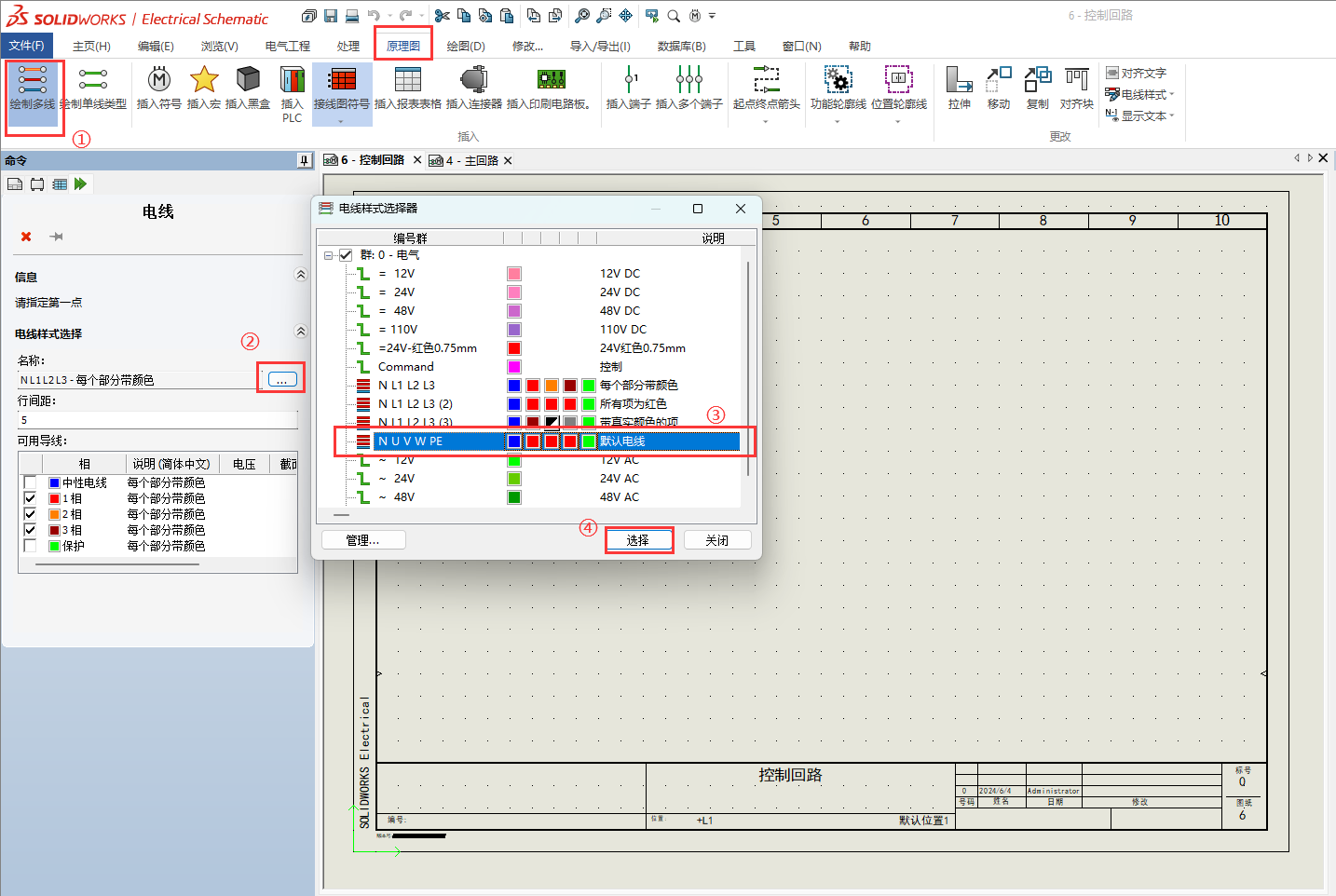

小技巧：在繪制電線完成時，可以點擊左側對話框的“√”來完成此根電線的繪制，也可以直接點擊鼠標右鍵來完成，比較快捷。
其實在SOLIDWORKS Electrical中，繪制單線與繪制多線并沒有實質上的差別，本質都是繪制連接元件的電線。使用繪制多線按鈕也能繪制單根線、使用繪制單線按鈕也能繪制多根線，分類主要是方便我們管理和減少我們繪圖時的操作，只要我們注意繪制電線的屬性就可以了。
