在對裝配體進行裝配時，

你還在一個一個地添加零部件嗎？

你知道可以用SOLIDWORKS創建智能零部件，

然后在插入到裝配體時，

一步就能添加相關的零件和特征了不？

▼平時添加零部件

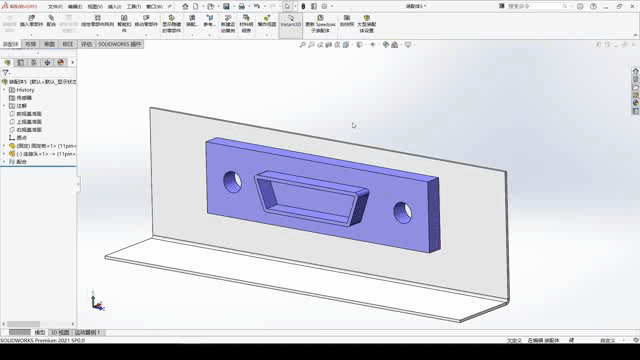

▼使用智能零部件

智能零部件可以用在任意不同的裝配體中，并且不需要額外的步驟就可以很容易的插入與之關聯的零件和特征。

下面我們以一個模型為例介紹智能零部件的創建及使用。

案例目標如下圖所示模型，現需要實現將連接頭插入裝配體的同時，與連接頭關聯的螺釘螺母和拉伸切除特征一起被插入。

練習模型獲取方式：公眾號（SOLIDWORKS高頓科技）后臺回復關鍵詞“智能零部件”。* 練習時也可自己建一個裝配體來練習制作智能零部件。

圖文版操作步驟如下：

Step 1. 先在裝配體中將連接頭制作成智能零部件：

打開附帶練習文件中的連接頭裝配體，打開【工具】→【制作智能零部件】。

Step 2.在【智能零部件】一欄選中連接頭，【零部件】一欄選中與之關聯的零件，【特征】一欄選中拉伸切除特征，點擊確定。

Step 3.智能零部件制作完成（其圖標右上角會出現一個閃電圖標

），保存裝配體。此時連接頭被制作成智能零部件，在插入裝配體時可以將關聯的零件與特征一并帶入。

完成智能零部件制作，準備插入新的裝配體

Step 4. 打開練習文件中的機箱裝配體，插入連接頭零件。

Step 5.在設計樹中點擊連接頭零件，零件上會出現圖示中的智能特征標志，點擊插入。

Step 6.選中圖中所示面，點擊確定插入智能特征。

此時可以看到螺釘螺母以及切除特征已經被插入且?guī)в信c連接頭的特征。

下圖為由此智能零部件帶入的特征和零件。
