在使用SOLIDWORKS Electrical設計好2D原理圖后，

我們已經可以準確的自動生成所需要的

元器件清單和電線清單提供給采購。

但僅制作2D原理圖，

無法知道設計中的電線究竟有多長，

以及該如何規劃電線路徑。

此時電氣工程師通常會讓工人把

成卷的電纜帶到現場，按估算長度來進行裁剪，

這種做法對工人經驗依賴性較強，

隨意性大且會浪費大量成本。

而如果使用SOLIDWORKS Electrical 3D的話，

在模型中就能快速完成這項工作。

在3D布線開始前，你必須有2D原理圖的設計，

但不必完成所有的設計，

因為你可以隨時進行設計的更改！

↓ 圖文版操作過程如下 ↓

Step 1. 在SOLIDWORKS中打開SOLIDWORKS Electrical 3D的功能插件，如下圖所示：

Step 2. 通過工程管理器打開需要編輯的工程。

【備注】 ①如有其他人打開當前工程，會以紅色標記工程。

②打開工程后和2D的設計是一樣的導航器，然后打開3D模型。

③在開始布線之前，需要插入對應的電氣元器件；右鍵元器件，軟件會自動找到對應的元器件模型并匹配到導軌上。

Step 3. 規劃布線路徑。

該布線路徑就是所有電線會經過的地方，一般用3D草圖轉化到布線路徑，轉化成功后默認是黃色顯示，如下圖所示：

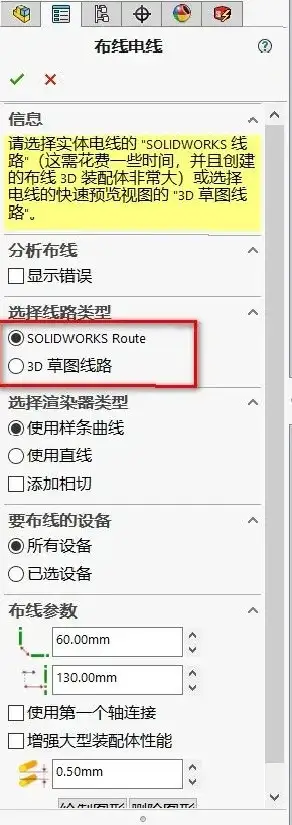

Step 4. 最后只需要單擊布線，軟件就可以按照2D原理圖的設計并根據布線路徑自動計算最短路徑電線。

【備注】布線的時候可選擇草圖布線和實體布線，草圖布線會更快，生成的是3D曲線，實體布線所需時間久一點，會在3D曲線上生成實體電線。

Step 5. 完成3D布線后就可以將所有的電線長度更新到2D原理圖報表中。

綜上來看，

通過SOLIDWORKS Electrical 3D布線

可以精確地模擬我們的產品，

在生產之前就計算出電線長度，

通過自動下線機批量剪線和打號碼管，

大大提高生產效率！
