公司產品包含鈑金件，需要進行“鈑金設計”的朋友們，在SOLIDWORKS中為鈑金件進行切除特征的繪制，只需用常規的實體“拉伸切除”即可。

但如果這個切除特征穿過了某一折彎，便會發現鈑金在“折疊狀態”下切除特征無法生產，就像如下動圖展示的這樣，對嗎？

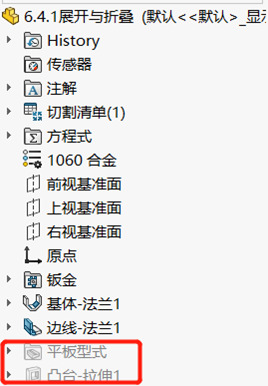

為什么會出現這種情況？其實原因很簡單，我們仔細觀察設計樹，可以發現“切除特征”位于“平板型式”之下，當“平板型式”被壓縮時（即鈑金件為折疊狀態），后續的所有特征也會被壓縮。

對此，我們可以使用一個特殊指令——【展開/折疊】。單獨將需要穿過的折彎部分展開，

再進行切除特征的繪制即可。如下圖所示：
