在當今競爭激烈的形勢下，降低成本而不犧牲質量至關重要。但是，如何才能最大程度地減少設計中使用的昂貴材料并仍然確保其正常工作呢？

有下圖所示的一個懸臂支架，支架由兩根通過圓孔的棒支撐，支架頂部受到豎直向下的5e6Pa的壓力，我們可以通過改變內部三角形切塊的尺寸，達到零件質量最小化的目的；同時，還必須滿足一定的強度條件，即應力最大值不超過300MPa。

面對上述問題，我們可以使用“優化分析”來快速的幫助工程師實現設計尺寸選擇；在短短幾分鐘內，只需很少的工作即可獲得新的更高效的設計。

我們已經了解了工作負荷，那么優化就再容易不過了。設計師要做的就是選擇可以更改的尺寸范圍。SOLIDWORKS Simulation將自動嘗試許多不同的幾何形狀組合，以找出哪種尺寸所需的材料最少，同時仍將應力保持在可接受的范圍內。

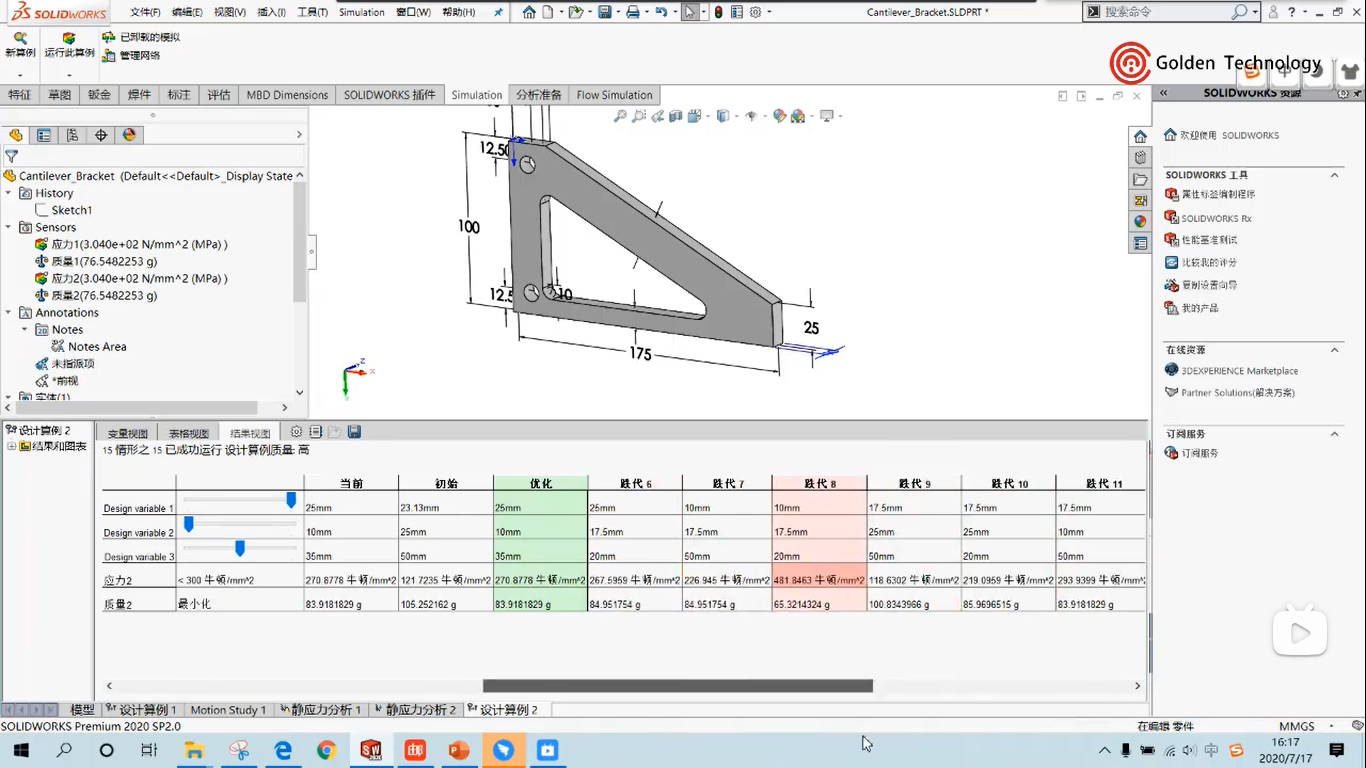

經過程序自動進行15次優化組合后，最終我們零件的重量由105.25g降低到83.92g。





具體操作視頻如下：
