新聞中心

質量檢查丨生成序號標注,究竟可以有多快多準確?
發布日期:2020-03-05 瀏覽次數:589

產品質量是關系企業發展最重要的因素之一,質量工程師作為企業產品的質量檢查關鍵人,對每件產品的入庫和出庫都需要進行檢測,以確定是否滿足設計的要求。
在日常檢查工作中,
我們通常會根據工程圖紙創建質量檢查表,然后按照質量檢查表一一檢查所有的尺寸公差等內容,而創建質量檢查表的過程非常繁瑣,例如下圖所展示的內容相信你并不陌生。


由于需要人工從工程圖中一一標注創建檢查表的序號,效率十分低下,當有幾百上千的尺寸需要標注時,甚至需要專門安排人員完成這項重復性的工作!
若掌握SOLIDWORKS Inspection自動創建質檢報告功能,一切就變得簡單了。只需在工程圖中設置好必要的參數,一鍵即可生成序號標注,下面跟我們一起看看是如何操作的吧。
STEP 1:

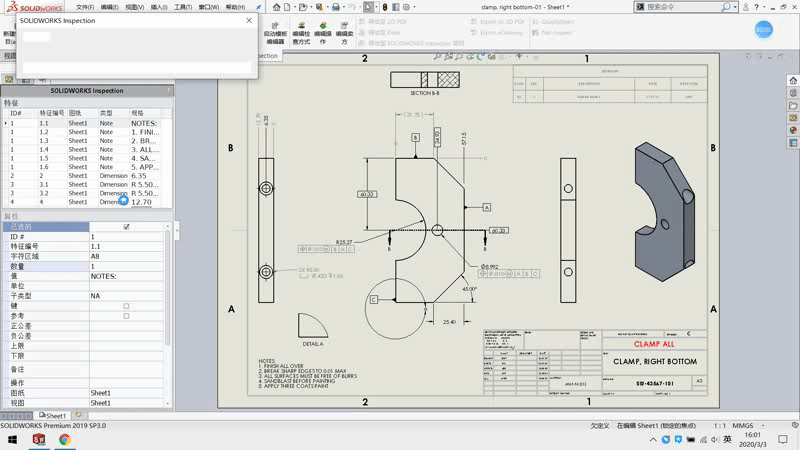

打開需要標注序號的工程圖,在SOLIDWORKS Inspection中點擊“新建檢查項目”,然后選擇所對應的模板,如圖:


STEP 2:
在任務欄中填寫所有零件的相關信息。
注:這里也可以直接連接模型或者工程圖。


STEP 3:
在創建序號標注欄中,選擇自動,隨后進行下一步,如圖:


STEP 4:
檢查所設置的參數,如圖:


STEP 5:
設置未標注公差的尺寸,默認檢查精度。
注:下圖為示例,僅做演示用。


STEP 6:
點擊確定,所有尺寸被自動標注好序號。



STEP 7:
如有必要,可將這些參數自動導出Excel表格。




以上即為使用SOLIDWORKS Inspection自動創建質量檢查報告的整個過程,不到1分鐘就能完成,相比手工創建,效率提高90%以上,而且不會出錯
