之前設計模型或者編輯模型，無非兩個選擇，一是花大量時間去學習CAD，二是花大量金錢去請專業人員輔助設計?，F(xiàn)如今多了一個選擇，那就是參數化設計，簡單且不需要會畫圖。

如果你有以下困惑：

? 不會畫圖，但是想使用模型展示產品。

? 不想花大量的時間和金錢去學習和尋找特定的工程師來幫你設計。

? 想要快速建模及時響應客戶需求。

? 擔心工程師無法完全理解策略，或者盜取策略和成果。

? 不想花大量時間整理BOM及相關清單。

這個工具一定可以幫助你！

下面我們一起看看，這么厲害的參數化設計究竟是什么？是如何工作的吧！

參數化設計是什么？

參數化設計是一款輔助設計工具，對于相關人員來說，不需要會畫圖，只需要輸入或者選擇一些參數就可以自動為你生成相應的三維模型，支持實時預覽，所見即所得，適用于不同的文件類型，不受產品種類限制。這種參數化設計是將系列化、通用化和標準化的定型產品中隨產品規格不同而變化的參數用相應的變量代替，通過對變量的修改，從而實現建模的參數化。

參數化設計特性

? 可以事先定義一些基礎數據及參數關系，盡量減少用戶輸入。

? 具有一定的通用性，只關注模型的變量、配置等參數部分，動態提取及顯示參數，最大程度的滿足客戶不同類型的產品。

? 操作簡單，將復雜耗時的工作交給程序運行，用戶只關注輸入與輸出。

? 繪圖自動化，減少人力成本。

? 知識固化，助力企業發展。

參數化設計是如何工作的？

（1）參數化建模必須有模型庫的支持，模型庫通常由用戶事先建立。參數化建模的策略是用數值約束、幾何約束和方程約束來說明產品模型的形狀特征，從而得到一簇在形狀或功能上具有相似性的設計方案。

首先需建立標準產品SOLIDWORKS模型模板，這一過程是指依據產品類別、產品型號等核心參數對常見模型進行大類劃分，為每一類建立建立一個模型模板。每個大類模型的形狀結構具有共同特征，只是在尺寸大小或局部特征上存在一定的差異，由某一大類的模型模板衍生出具體產品的模型，就會大大提高設計效率。

（2）參數化實體造型的關鍵是幾何約束關系的提取、表達、求解以及參數化幾何模型的構建。

（3）參數化建模對模型庫的要求較高。建模時需綜合考慮尺寸標注方式，盡量避免尺寸參數間的關聯和制約關系，需要修改的尺寸參數需獨立標注，尺寸標注名稱可通過查閱其屬性獲得。建模時，需要仔細分析機械零部件的結構特征，對有關聯的尺寸用方程式約束，對某個對象所做的更改可能會自動調整其他對象。

（4）依據上述（1）——（3）構建標準模型知識庫。

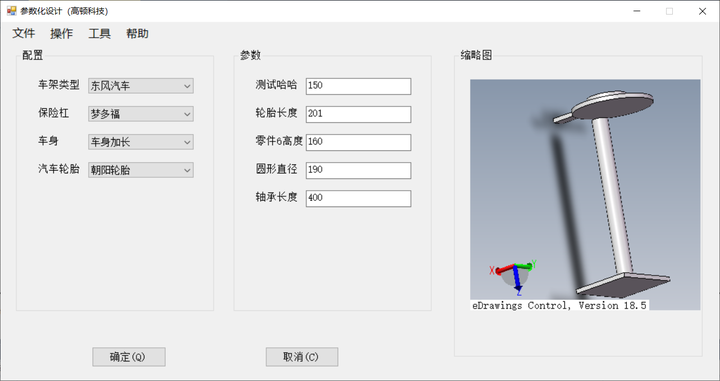

（5）用戶參數的輸入可以通過對話框、數據庫等多種方式實現，也可以從程序的設計計算結果中獲得，修改模型參數前打開零件庫中對應的零件，可通過程序完成，當然也可由手動完成。

（6）用戶參數輸入后，將模板模型的參數實例化(修改為用戶參數），并自動生成新的模型。程序根據輸入的參數值對設計變量的修改（為設計變量賦于一個新值）來重建新的三維模型。

怎么樣，你覺得參數化設計厲害嗎？
