SOLIDWORKS無法計算焊件切割清單總量?試試這兩種方法
發布日期:2025-02-17 瀏覽次數:307

我們接到許多客戶的反饋,在使用SOLIDWORKS做焊件的時候,焊件切割清單只能算單個型材的重量,無法直接算出型材的總重,在出工程圖的時候很不方便。針對這一情況,我們有如下2種方法。



1. 如果您使用的是SOLIDWORKS 2020及以前的版本

焊件無法直接計算也無法使用方程式計算總量,但可以使用宏程序來進行計算



此方法我們需要在焊接切割清單模板中進行小小的處理,宏程序會添加一個“Total Weight”,然后將名稱改為我們熟知的總重,存成模板后,后續就可以直接使用了。

詳細的操作方式如下視頻:

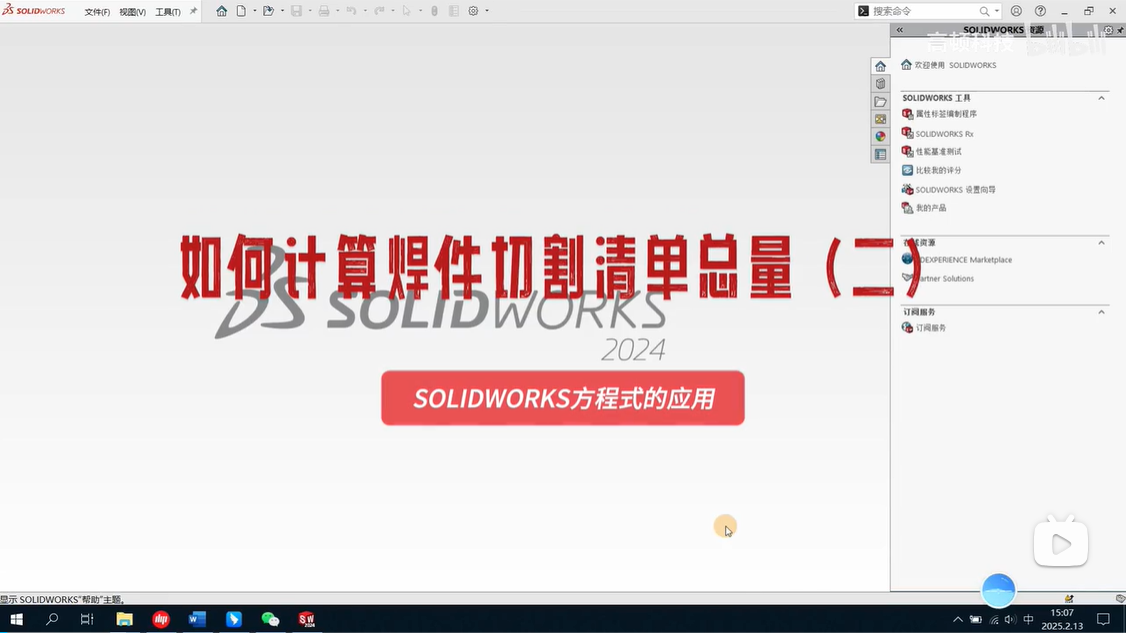

2. 如果您使用的是SOLIDWORKS 2021及以后的版本

SOLIDWORKS在屬性中引入了方程式,可以直接在焊件中制作總重和單重屬性。



數量用SOLIDWORKS中自帶的,在單重中映射質量,在總重中使用方程式$PRPWLD:"單重" * $PRPWLD:"QUANTITY"即可。做好焊接切割清單模板中屬性映射后存成模板,后續直接調用。

詳細的操作方式如下視頻:
