SOLIDWORKS基礎設置建議丨視圖篇
發布日期:2024-07-16 瀏覽次數:1975
"
各位工程師在日常使用SOLIDWORKS的過程中,可能會遇到各種與設置相關的問題,譬如“為什么有些功能我找不到了?”或者“如何通過設置提高性能?”之類,往往工程師朋友們更專注于使用SOLIDWORKS進行建模,而忽視了對SOLIDWORKS設置的學習。那么接下來的文章將幫助大家梳理一下比較實用的一些設置選項。
"



視圖篇





0選中模型時的設置

“采用上色面高亮顯示”“高亮顯示所有圖形區域選中特征的邊線”

注意:這兩個選項在舊版本中,分類在“普通”一欄,而非“顯示”一欄。

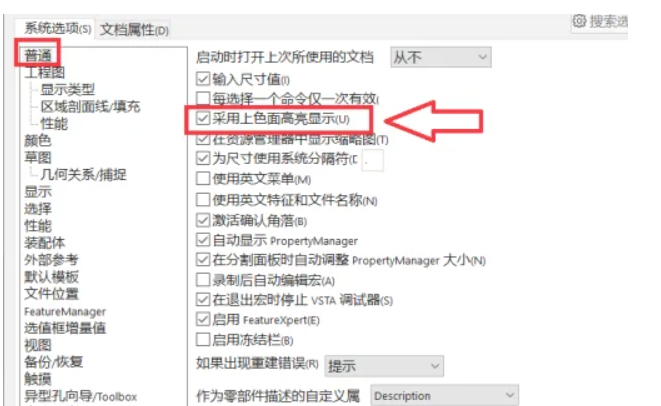

例如2018版本

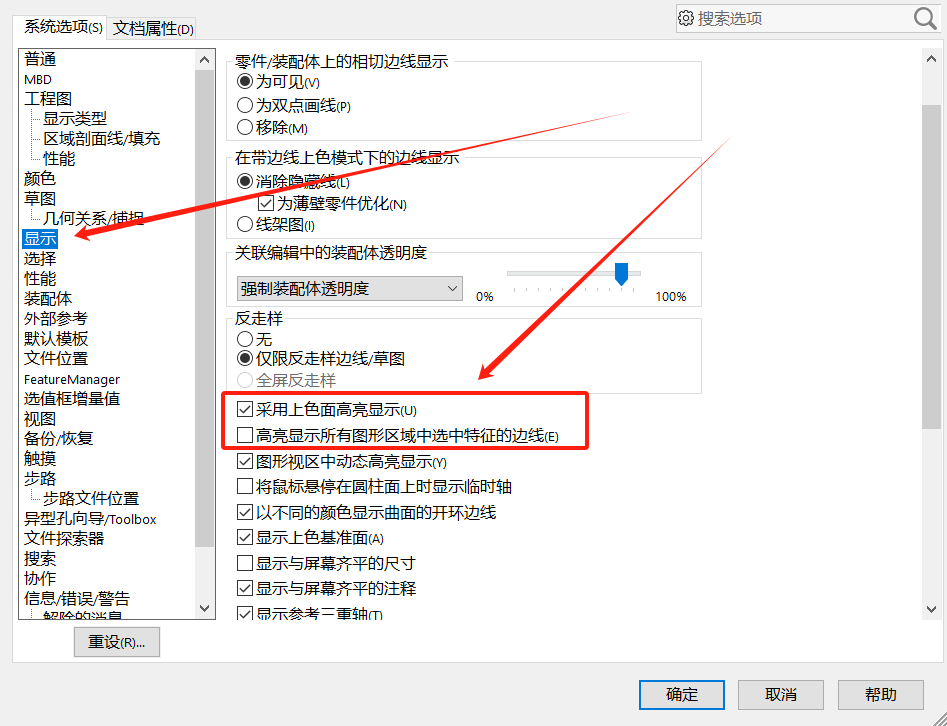

現版本:





這里我們使用不同的設置來對比。

均不勾選時:

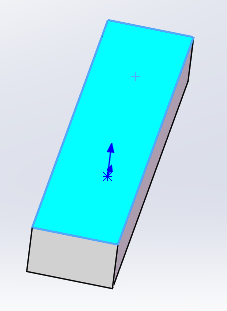

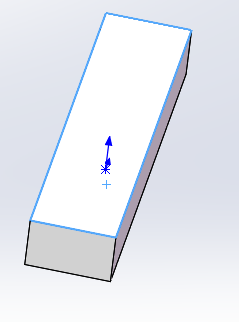

勾選“采用上色面高亮顯示“:選中的面高亮

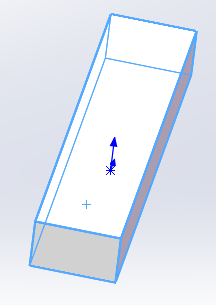

勾選“高亮顯示所有圖形區域選中特征的邊線”:選中的實體所有邊線高亮




02 視圖與窗口的設置


窗口(位于系統界面頂部)——視口:

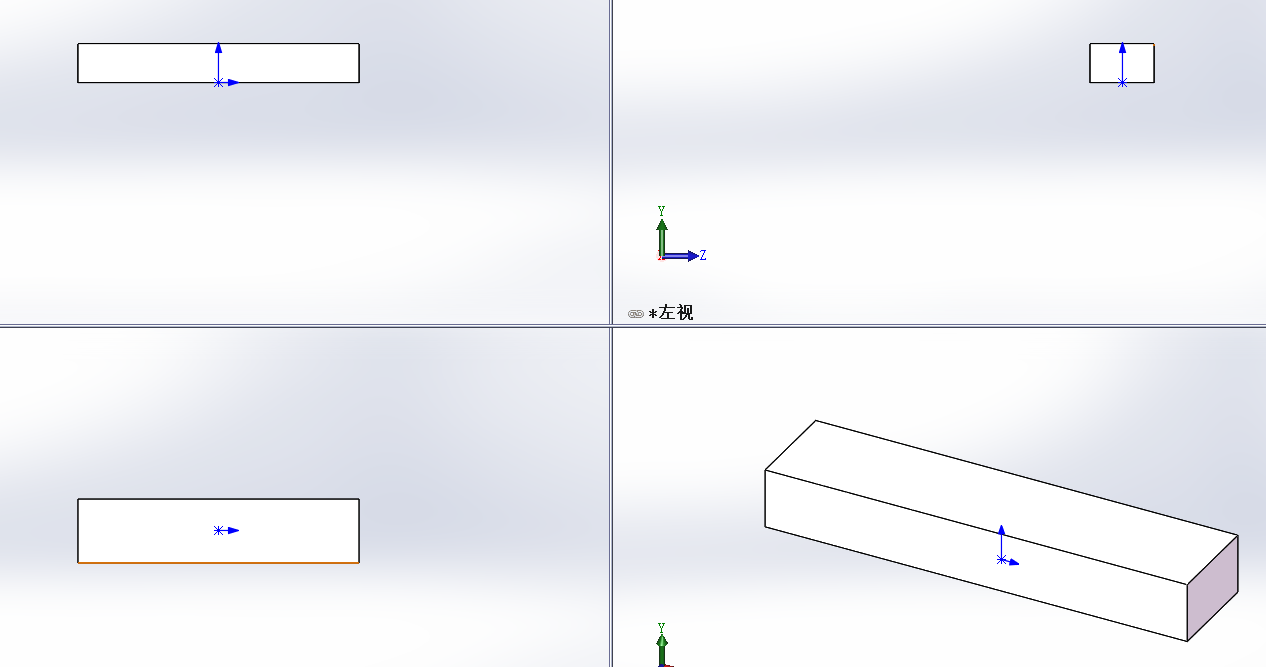

例如:下圖是“四視圖”的界面效果:





設置多個視圖的時候才會顯示“連接視圖”選項。

單一視圖:





任意多視圖:





選中“連接視圖”后,可以在拖動模型時,使三視圖一并移動。(與工程圖里視圖對齊功能相似)

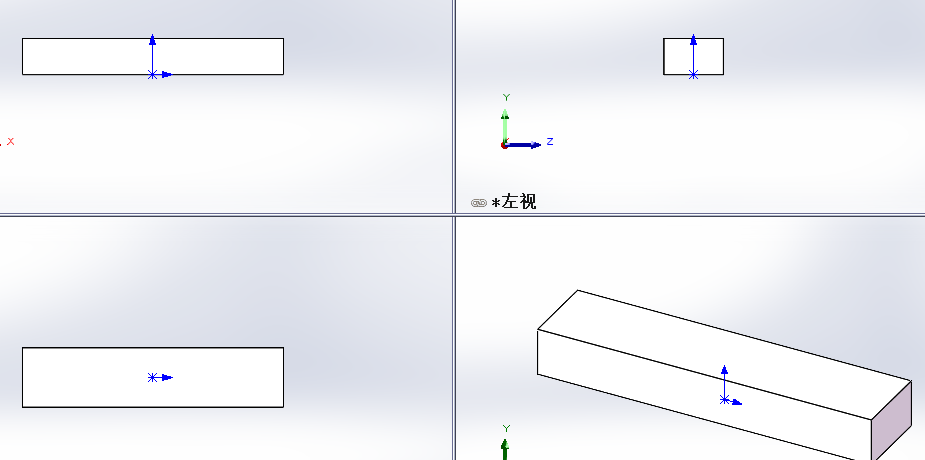

移動前:

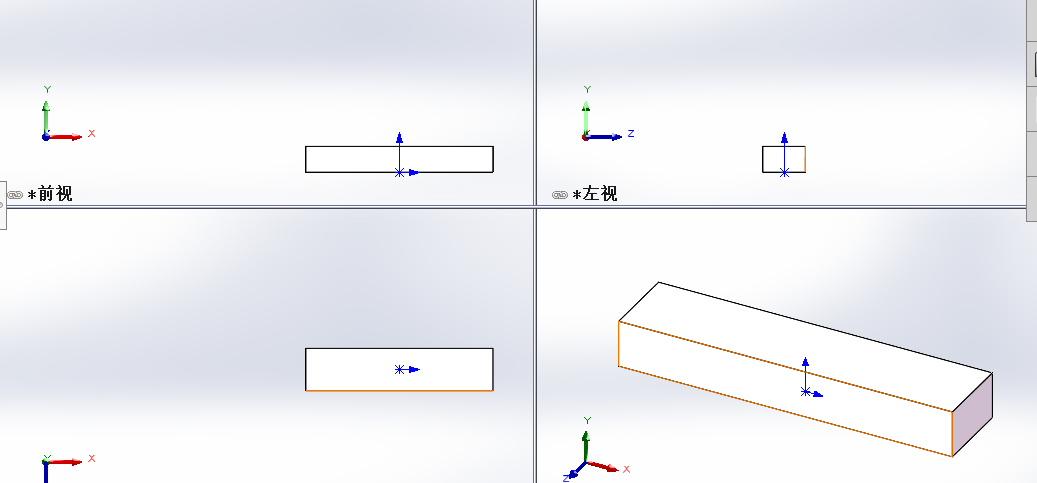

移動(和縮放)后:三視圖位置相對移動、縮放

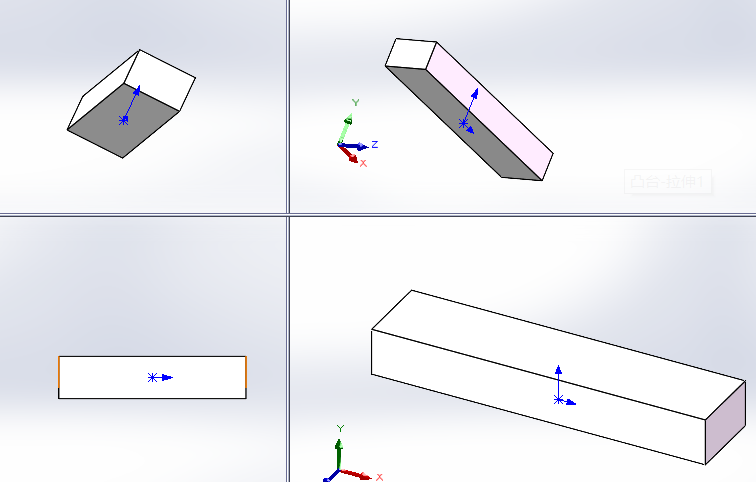

如果關閉了連接視圖之后,又對任意視圖進行過更改,那么即使再次打開連接視圖,視圖也不會再對齊。







如果想要再次對齊的話,可以通過重新設置視圖進行對齊。
