在日常繪圖時，總是會遇到令人抓狂的瞬間，如視圖方向又反了、畫隨形列陣太麻煩、電腦又卡了、效率低又得加班了......總期待著更高效的方法。

不用愁，方法來啦！本文提供了十二個SOLIDWORKS小技巧，希望能夠解決你日常繪圖中的部分煩惱！

1、快速定位模型的視圖

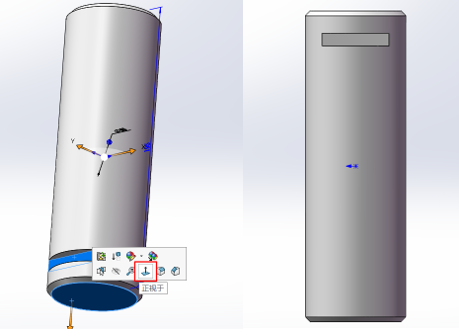

在使用SOLIDWORKS繪圖時通常希望視圖按照自己的視圖方向定位，如下圖所示方向：

而采用默認的【正視于】方式，會變成相反的方向，如下圖所示：

此時，可采用如下方式解決該問題：

1）首先，選擇一個平行于想要正視的面。

2）隨后，選擇一個想要視圖的上視圖的面。

3）最后，在出現(xiàn)的快捷方式里點選【垂直于命令】即可。

2、快速定位視圖

繪圖時若想快速定位視圖及多個系統(tǒng)定義的視圖方向，可采用Ctrl+1-12組合鍵快速進行定位。

3、在多個邊線和面上生成圓角、倒角及孔的復制

按住CTRL鍵并從feature manager設計樹上拖動特征圖標到想要修改的邊線或面上，即可在多個邊線和面上生成圓角、倒角以及孔的復制。

4、快速繪制定義的長度

對于之前使用CAD的工程師，可能想要在繪制線條的時候直接輸入長度。

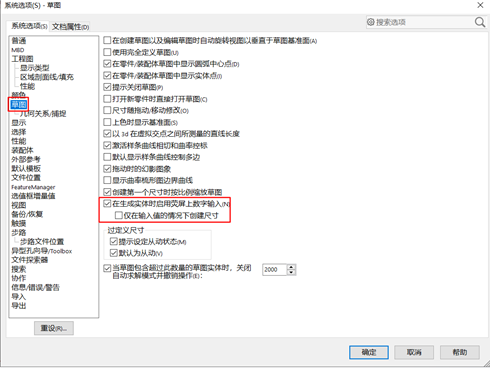

在SOLIDWORKS里可進行如下設置：

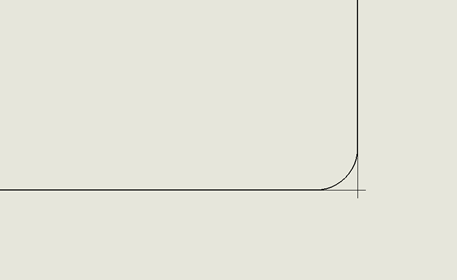

5、尋找交叉點

在工程圖進行標注時，經常遇到需要尋找交叉點的情況。

可以采用如下方法：

右擊界面，選擇【查找交叉點】，如下圖所示：

隨后選擇要交叉的另一條邊線即可。

6、對多個模型共享參數

SOLIDWORKS支持鏈接至外部文件的方式，因此可使用TXT文件使兩個模型都具有相同的鏈接。注意：此TXT文件只能鏈接全局變量。具體格式參考如下：

對兩個模型鏈接相同的TXT文件，使得尺寸值再鏈接全局變量，以此來獲得模型間的參數傳遞與尺寸關聯(lián)。

7、SOLIDWORKS隨形陣列

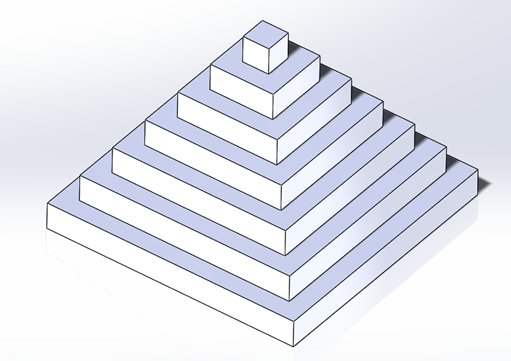

使用隨形陣列，其前期特征如下圖所示：

對于四邊都變化的陣列，使用時較為麻煩，具體操作要點如下：

1）草圖建立時需注意草圖方式。

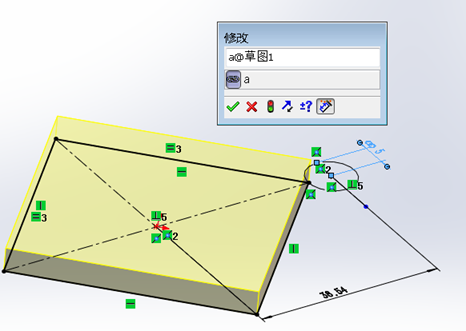

2）同時拉伸特征時需注意鏈接尺寸。如下圖所示，鏈接尺寸5mm，可以都鏈接a或b。

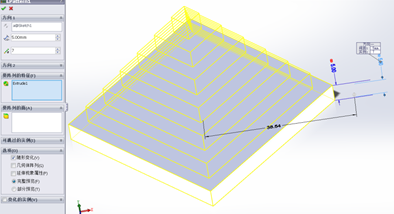

3）同時陣列時，尺寸需注意選擇輔助圓的半徑尺寸。

8、SOLIDWORKS錐度畫法

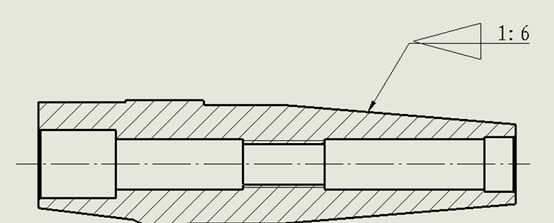

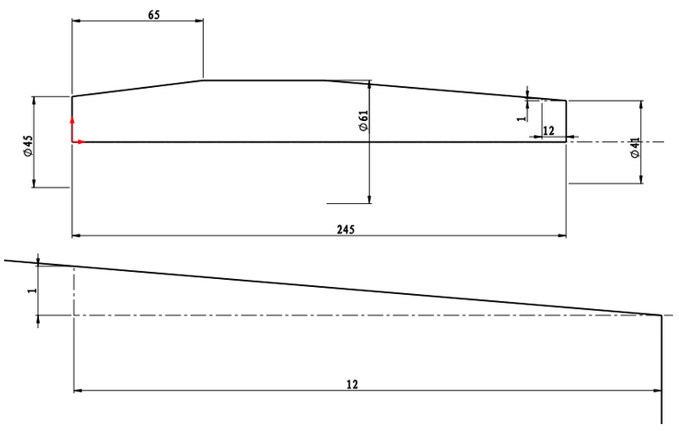

1）如上圖所示，繪制草圖時，繪制輔助線表達錐度大小為1:6，因此圖示位置角度為1:12。

2）工程圖里無專門的錐度標注樣式，可以用帶引線的文字標注，從符合庫里調入錐度符合。由于一般符合庫里沒有錐度符合，而需要手工添加。符號庫位置如下圖所示：

3）找到符合庫位置，用記事本打開gtol.sym文件。

4）在打開的記事本中添加圖示方框里的內容。

5）重啟SOLIDWORKS，在要標注的工程圖位置選擇添加標注【注釋】，選擇相應的標注樣式，并添加如下圖所示的錐度符號和錐度值。

9、使用材料明細表數量

在SOLIDWORKS對于零部件的屬性中，“材料明細表數量”一直使用較少。

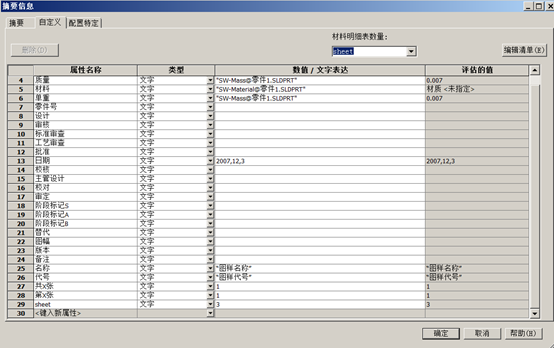

材料明細表數量指零部件在明細表中可以被替代的數量，具體使用如下圖所示：注意：直接將數字填入其中無效。

注意：材料明細表數量中必須與屬性中其一相對應（sheet）。

但若對應的是文字，且前面為數字時，如13-20-11，就會取“-”之前的數量13，裝配中數量就會變成52，如下圖所示：

10、工程圖材料明細表精度問題

在SOLIDWORKS中，重量精度按要求一般會強制保留數位，如2位小數，但卻常常要求在明細表中若最后一位小數為0時能被省略，如此便比較麻煩，例如：

要求如下圖（重量保留2位小數）：

但SOLIDWORKS一般顯示為：

強制2位小數單重中1.20后的0不會默認去掉。

對此可作如下更改：

1）在最后增加列“重量”。

2）對前面重量中使用公式即可。

11、多次調用重復零件

在裝配中如需要多次調用重復零件時，可讓對話框保持可見。

12、SOLIDWORKS卡頓解決方法

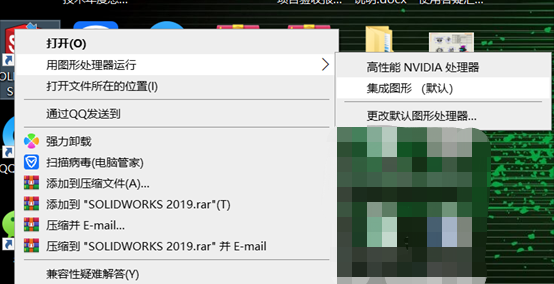

1）針對有集成顯卡的用戶，選中SOLIDWORKS圖標→右鍵→用圖形處理器運行→集成圖形（或在”更改默認圖形處理器“中單獨對軟件重新設置）。

注意：若電腦沒有核顯，則無法使用該方式。

2）打開SOLIDWORKS→工具→選項→性能→使用軟件OpenGL，勾選項此選項。注意：此方式存在兩種極端情況，有人勾選后不再卡頓，使用非常流暢，有人勾選后可能會出現(xiàn)更卡的情況，若勾選之后更卡，則取消此選項勾選。
