SOLIDWORKS PDM的是一個強大的產品數據管理系統，它能夠幫助企業有效地管理設計數據，提升團隊協作效率。其中，Dispatch是PDM中的一個工具，允許用戶自定義執行步驟，完成一系列任務和過程，顯著減少重復勞動，提高工作效率。本文將以圖文形式演示設置和操作步驟。

一、Dispatch功能概述

作為PDM的高階應用，設置用戶需要規劃執行步驟、明確需要引用的值、賦值對象等，完成后體現在鼠標右鍵命令中，可以一鍵實現系統內文件按規則批量重命名、批量賦予屬性及工作流狀態的變換等。

二、 配置及執行步驟

假設系統內有一批圖紙需要批量設置模型屬性卡及文件卡變量為統一的值，如把零件類型改為“自制件”。步驟為執行命令后系統彈窗，列表有自制件、外購件及外協件，選擇對應類型后將所選內容反寫到文件屬性卡和模型屬性卡。

Step1、打開管理端Dispatch插件

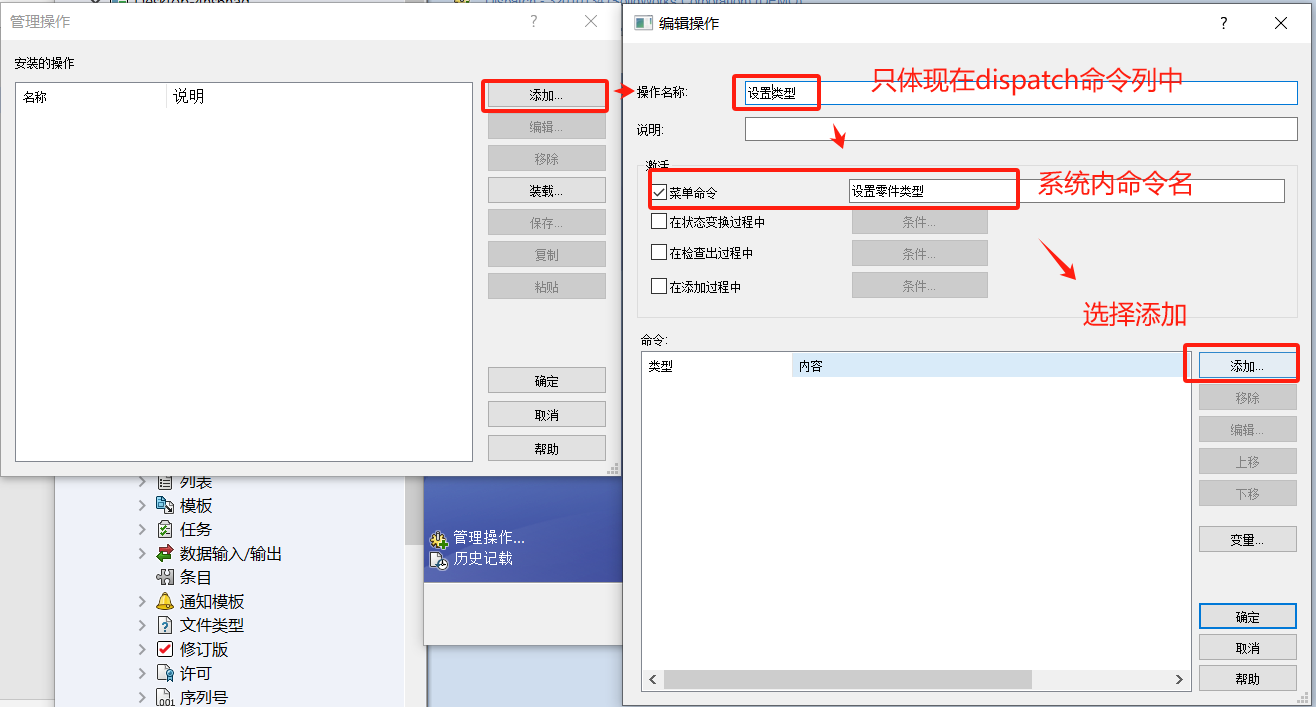

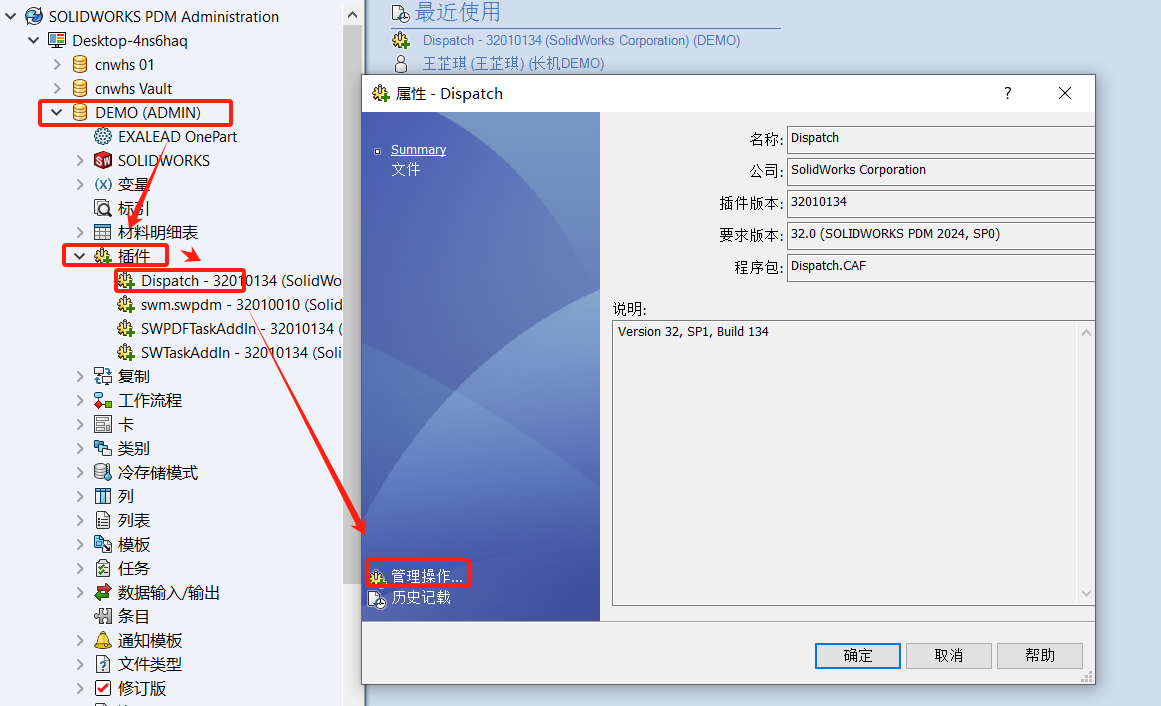

打開SOLIDWORKS PDM管理端，登陸對應庫，雙擊“插件”命令，選擇Dispatch插件，點擊“管理操作”。



Step2、設置步驟

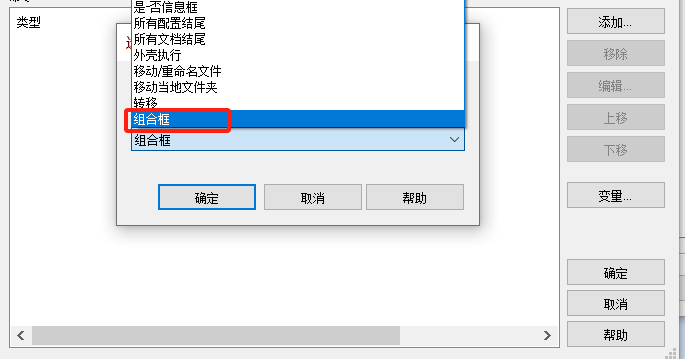

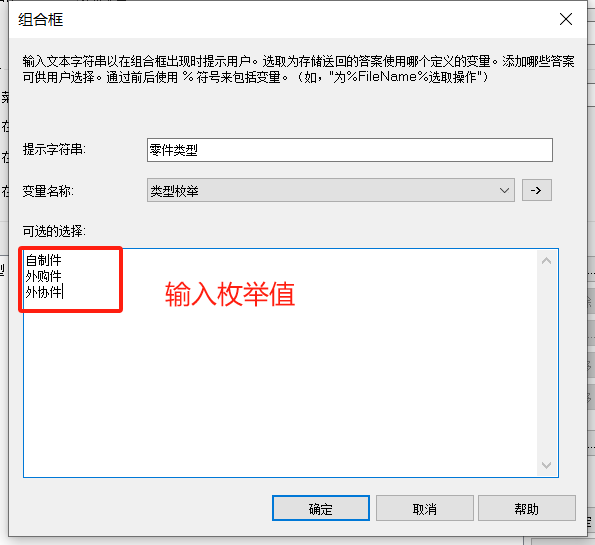

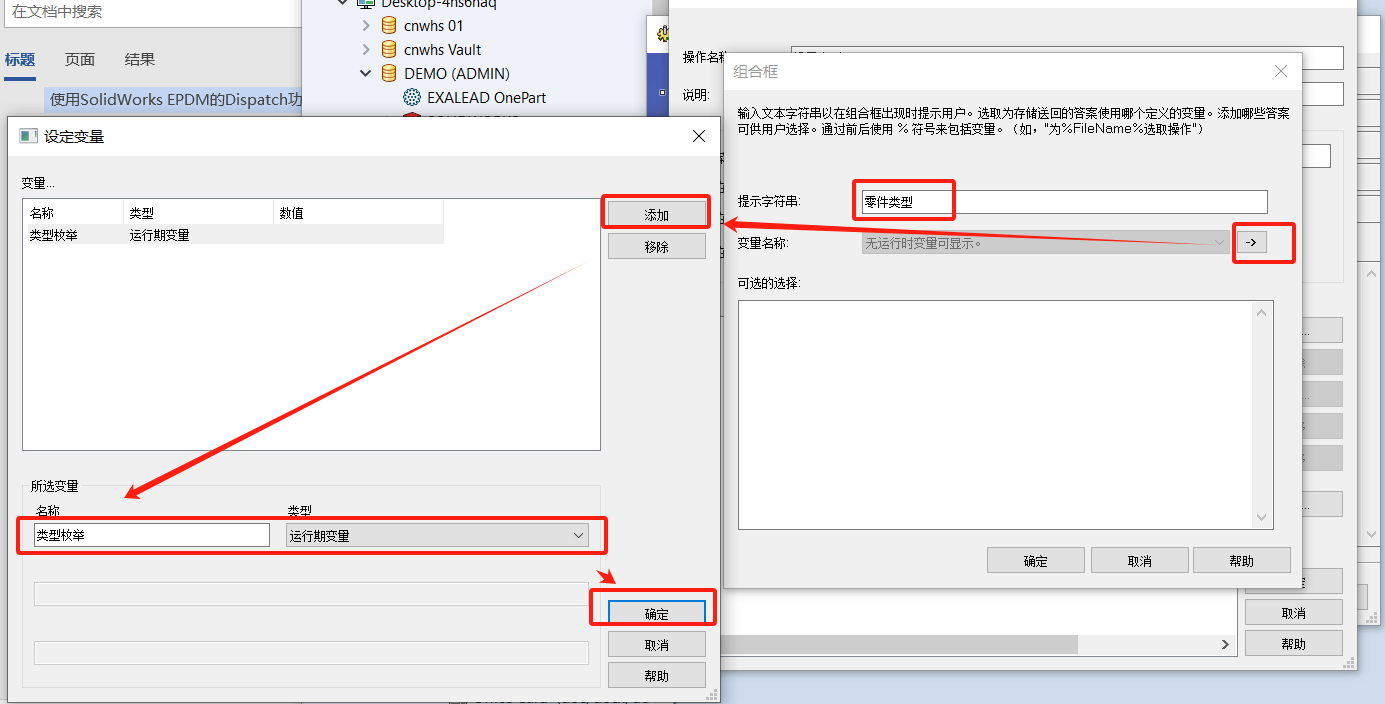

設置枚舉項。

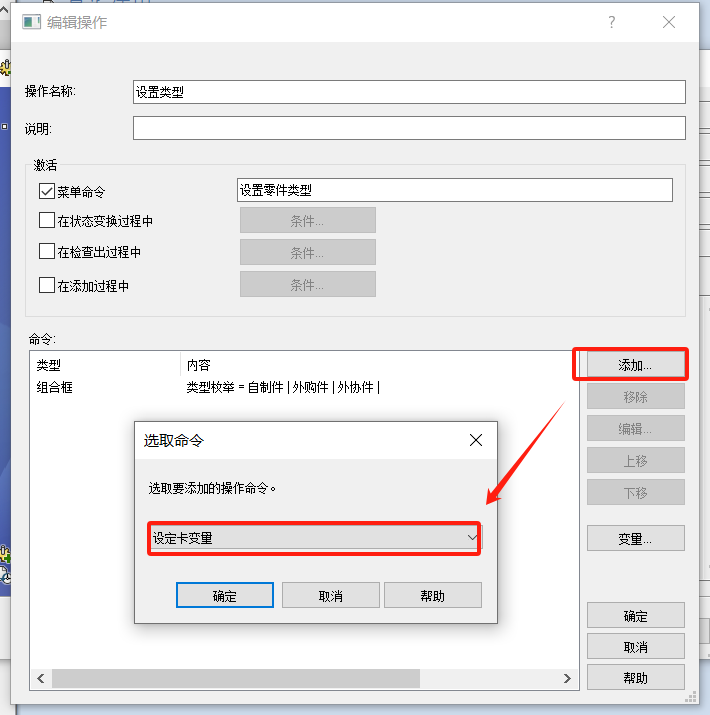

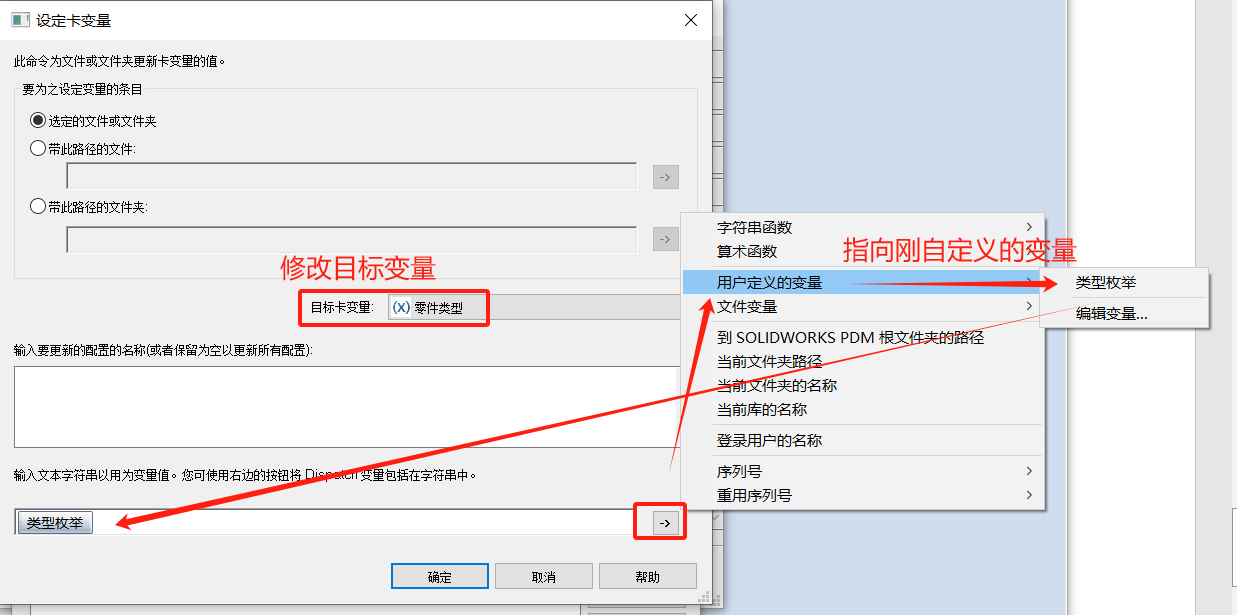

設置執行步驟。

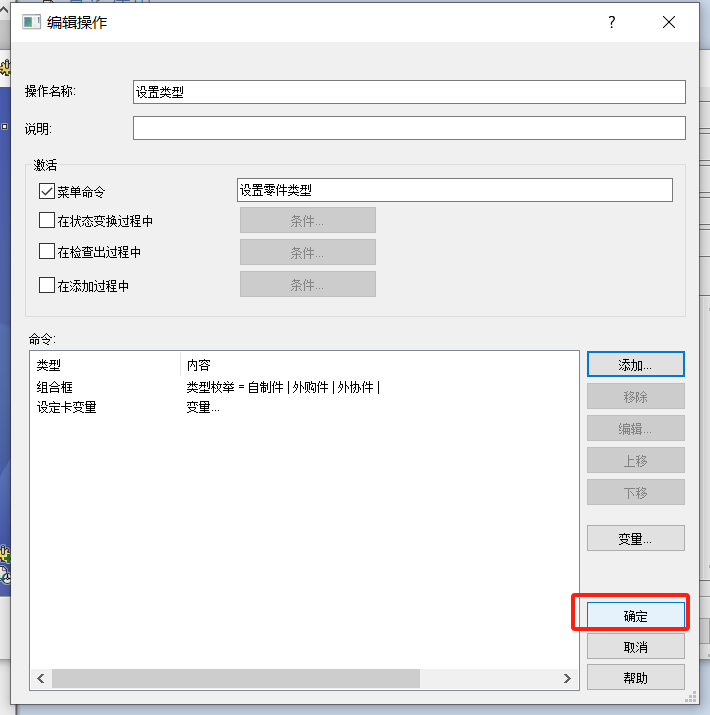

點擊確定，設置完畢。

Step3、系統內操作步驟

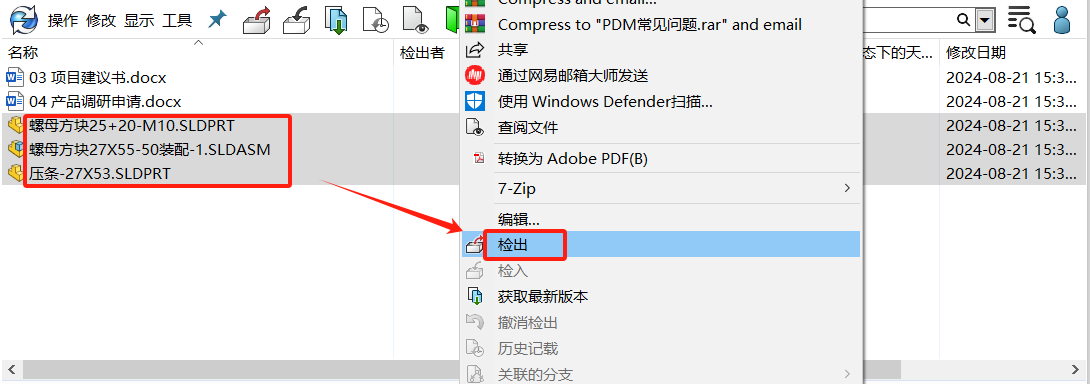

登陸PDM，多選需要批量操作的文件并檢出。

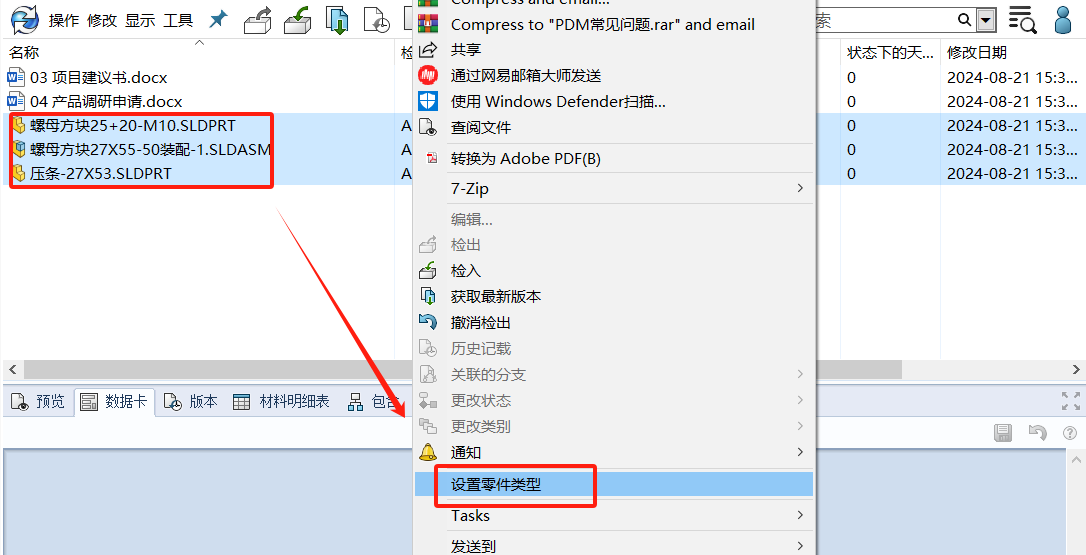

在已檢出文件上點擊鼠標右鍵，選擇自定義命令。

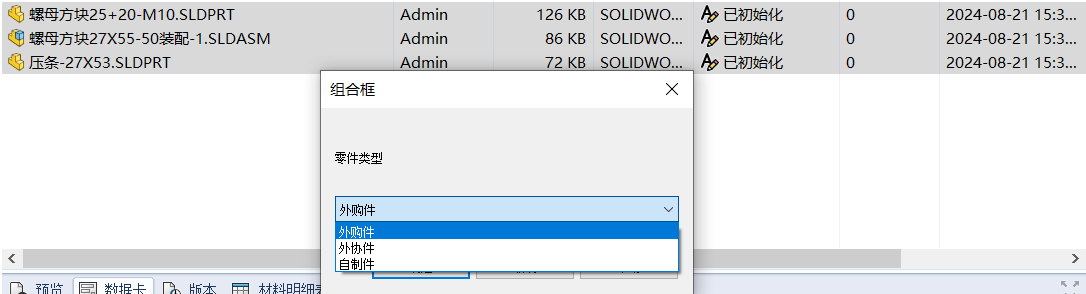

選擇需要設置的類型，這里我們選擇“外購件”。之后文件檢入。

系統內文件卡及模型屬性卡中已按要求完成填寫。

三、 總結

通過Dispatch自定義的插件功能，可以輕松實現系統內文件的批量處理，減少人為干預可能出現的錯誤，縮短執行時間，有效提升工作效率。
