通常，材料明細表(BOM) 根據裝配體零部件在 FeatureManager® 設計樹中的顯示順序來生成默認項目號。但是，材料明細表設置中的“依照裝配體順序”和“不更改項目號”選項可能會影響項目號在材料明細表中的順序。
在實際工作過程中我們可以：
選項A. 根據“依照裝配體順序”搭建產品BOM，用于產品前期的清單等。
選項B. 在圖紙的清單序列號按照工序等要求固定后（特別是手動更改填寫后），圖紙上要求“不更改項目號”。
具體操作方式如下：
此選項可按照裝配體中的顯示順序列出材料明細表項目號，具體步驟如下：

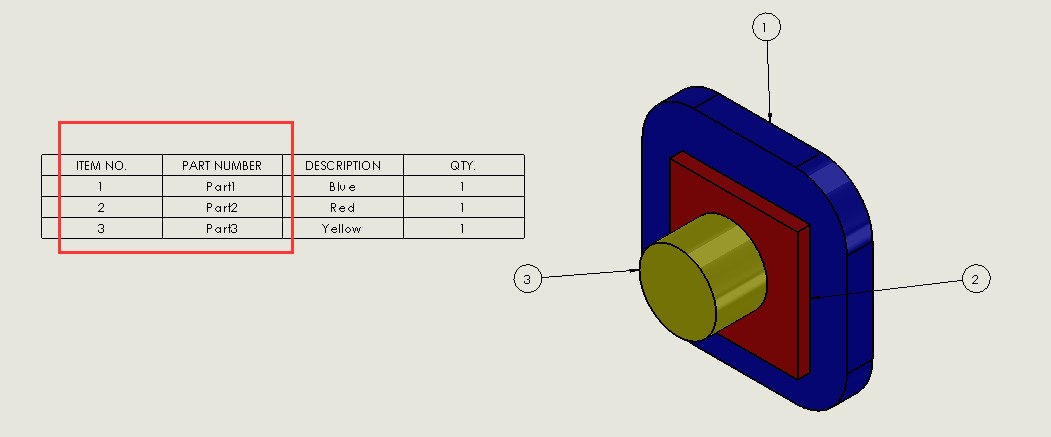

注意：零部件的順序是“Part1”、“Part2”和“Part3”。

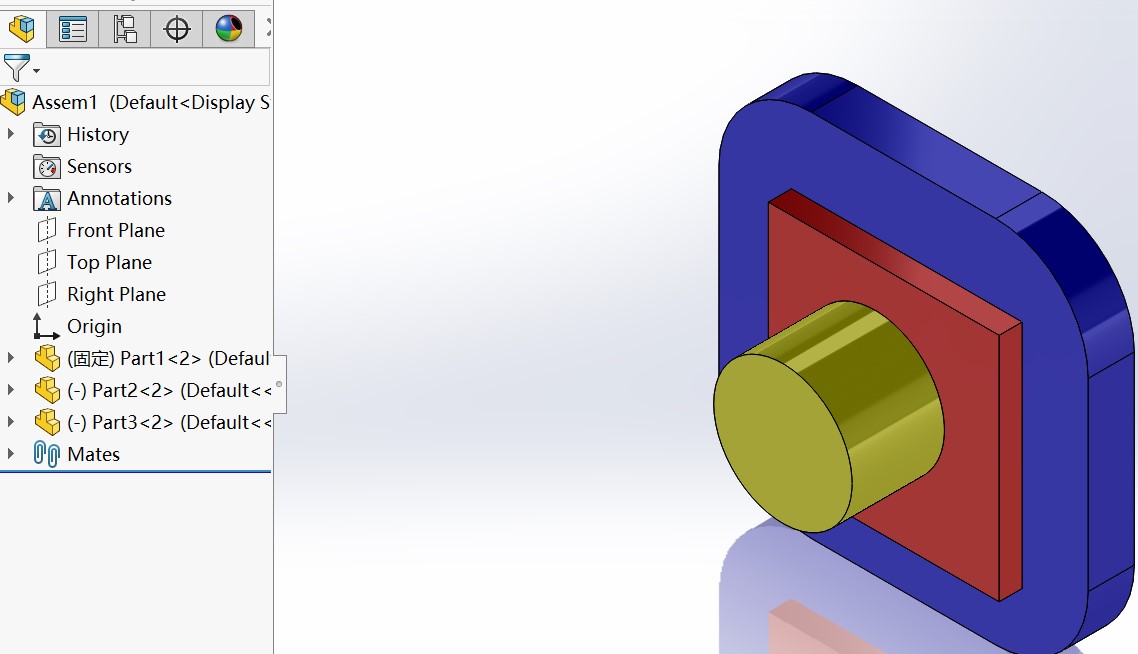

2.打開裝配體“Assem1.SLDASM”。

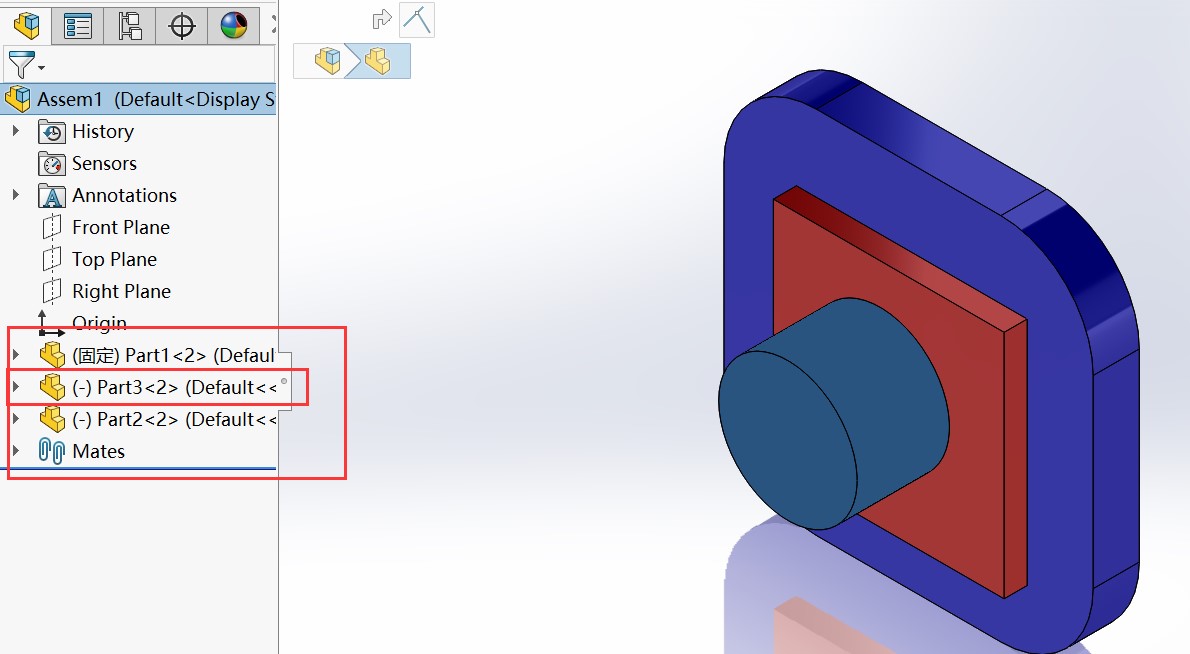

3.在FeatureManager 樹中，拖放“Part3”以顯示在“Part2”前面。
4.切換到工程圖；請注意，零部件順序未發生更改。
5.單擊材料明細表。在“材料明細表”PropertyManager 的“項目號”部分中，選擇“依照裝配體順序”選項。

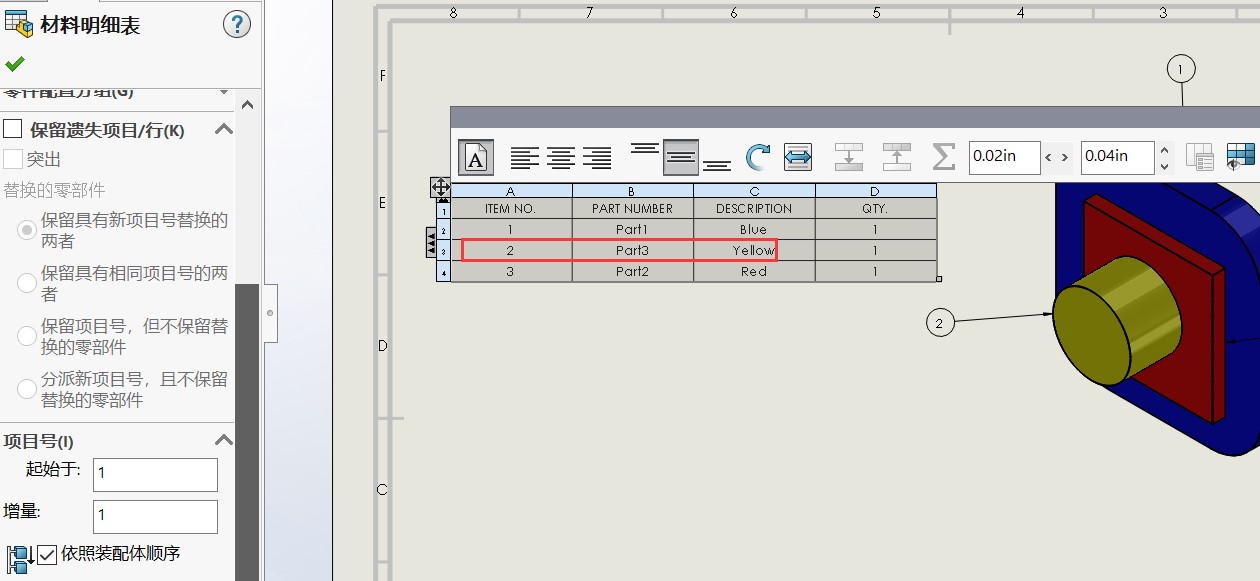

注意：零件序號將更改順序，材料明細表中的零部件順序也會發生更改，以與裝配體中的順序匹配。此方法的過程與“依照子裝配體順序”選項相同。更改后如下：
6.在不保存的情況下關閉工程圖和裝配體。
選項 B：“不更改項目號”
選擇此選項以防止更改材料明細表項目號，前面四步與上面相同。

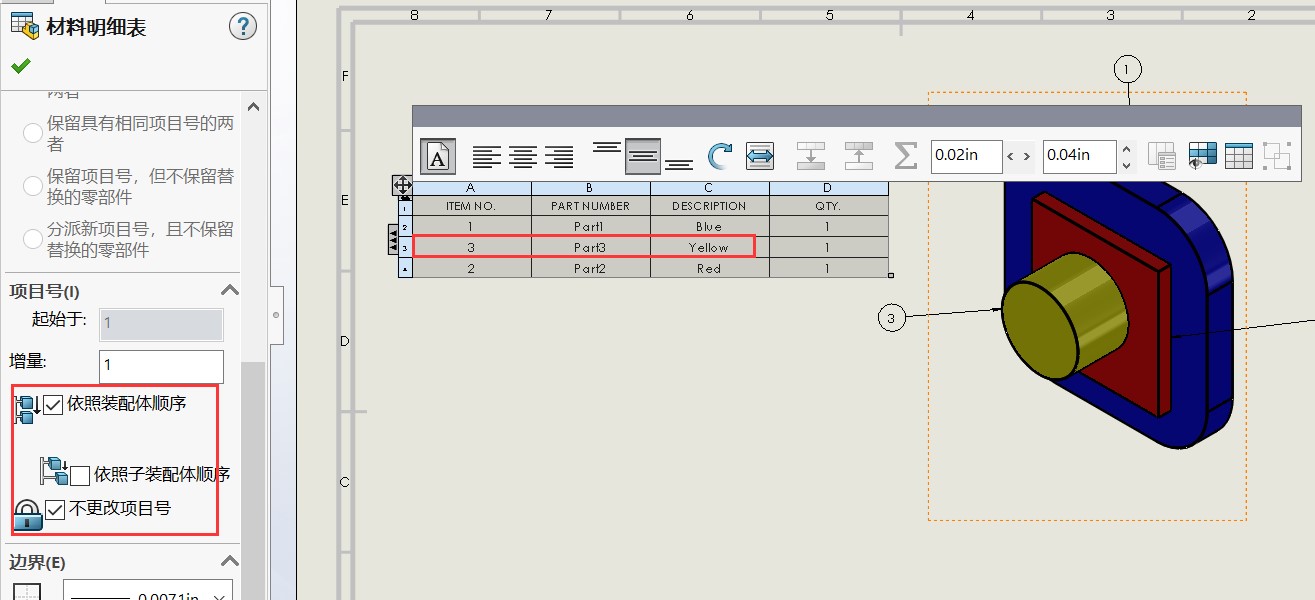

5.單擊材料明細表。在“材料明細表”PropertyManager的“項目號”部分中，選擇“依照裝配體順序”選項并勾選不更改項目號。
注意：零件序號不更改，但材料明細表中的零部件順序會發生更改，以與裝配體中的零部件順序匹配。
