SOLIDWORKS文件通常都具有將零件約束到裝配體，或者將零件和裝配體約束到工程圖的參考引用。這種數據間的關聯關系在數據生成的時候就已建立，通常我們都會將所有的設計數據保存到特定的路徑及文件夾中。

但如果將其中部分零件或該模型所參考的文件路徑改變后，再次打開時，你是否總會遇到總裝彈出如下提示：

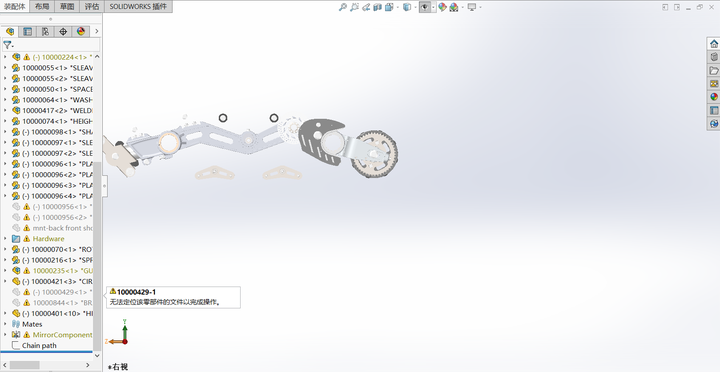

同時在設計樹中是否會發現改變路徑的文件會丟失了，如下圖：

如果要解決這些問題，我們通常都需要手動定位源文件位置并且重新添加進來。

但是如果數據全部存儲在SOLIDWORKS PDM中，這些參考引用作為文檔元數據的一部分存儲在數據庫里，這樣無論你將父文件的參考文件保存到何處都不會改變文件的參考關系，也就不會出現上述問題。

接下來看看PDM是如何輕松解決上述問題的吧！

▲ 未改變文件存儲位置

▲ 改變參考文存儲置后

如上圖所示，參考的零部件與裝配體可能不在同一個存儲路徑下，但打開父文件時，所有文件的參考關系并沒有受到影響。

同時，保存父（參考引用）文件的版本時，會將其與參考引用文件的當前版本相關聯，例如下圖所示：

使用獲取版本選項檢索特定版本的父文件時，將檢索正確的參考引用版本。

除了零件、子裝配體和工程圖以及一些設計文件外，我們也希望總裝配體能夠和一些文檔建立這種關系，這樣就能根據總裝輕松的找到所有與項目相關的文件。

例如，變更通知單文檔，項目合同文檔等，在PDM中可以做如下操作：

1. 首先準備好文檔

2.創建參考引用步驟：

＞ 右鍵單擊父文件，然后選擇檢出；

＞ 右鍵單擊要參考引用的文件并選擇復制；

＞ 右鍵單擊父文件并選擇粘貼為參考引用；

＞ 然后只需檢入文件，即可發現文檔已關聯。

同時，如果需要將仿真文件移動到其它文件夾時，PDM的“使用處”也能幫我們輕松找到父文件及所有參考該文檔的文件。
