電氣工程師在完成電氣原理圖設計的同時，還需要頻繁的修改，導出各報表，使得大量時間浪費在重復性的手動工作上，即便如此，也無法保證百分百準確無誤；電氣設計部門和機械設計部門雖然在設計同一產品，但不同部門之間互相獨立的設計工具使協同變得困難。那么如何提高電氣工程師的設計效率？如何在協同中完成設計？

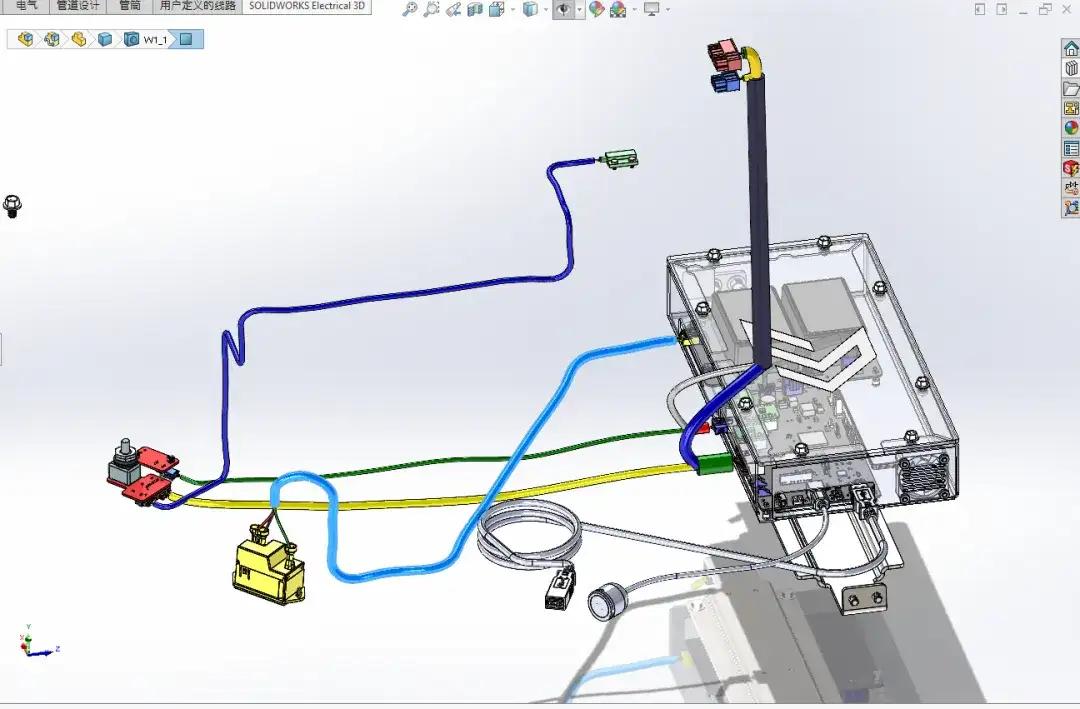

SOLIDWORKS Electrical為電氣工程師提供高效準確的電氣原理圖設計工具的同時，還提供多用戶協作設計，使機械設計和電氣設計得以在同一平臺內進行。利用電氣工程師在二維圖紙中的電氣設計邏輯，可以在機械工程師的三維空間結構中進行模擬布局，自動布線，計算線長，真正實現電氣原理邏輯與機械結構的數據聯動、數據同源，從而達到真正的機電一體協調設計。

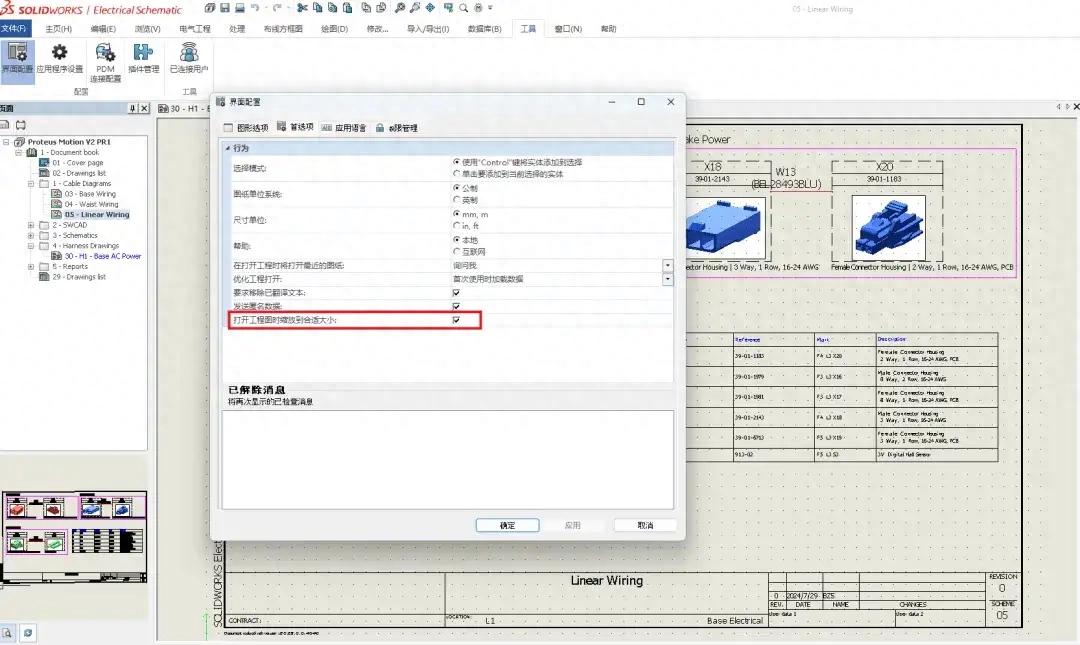

在SOLIDWORKS Electrical 2025中，通過一個新按鈕可以使電氣工程圖紙?jiān)诖蜷_時縮放至合適大小，不需要反復調整頁面比例，為用戶帶來全新體驗。

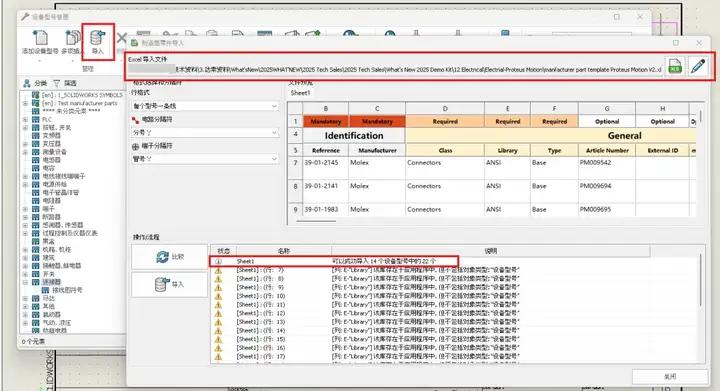

Excel 導入電纜和制造零部件：使用Excel將電纜參考和制造商零件導入庫，并提供完整的詳細信息，該功能支持其他電氣軟件或系統通過Excel格式將電氣零件庫批量導入SOLIDWORKS Electrical 2025中，大大節省了標準化建庫的工作，提升了部件庫的數據傳遞的便利性。

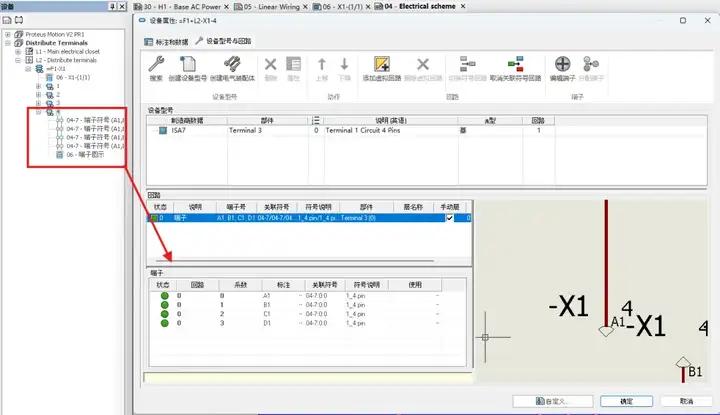

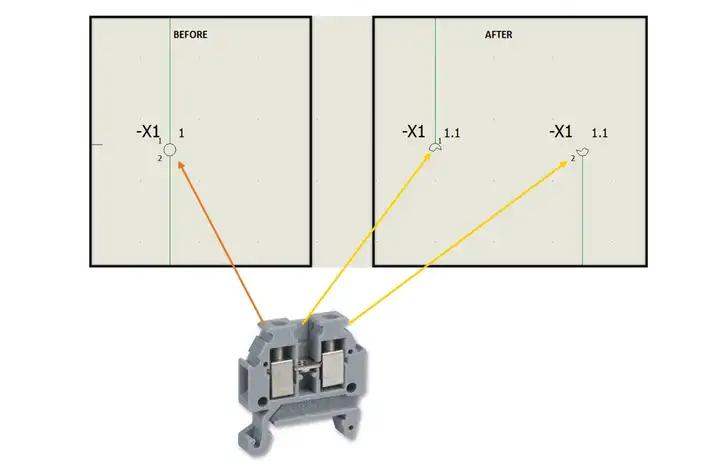

分散式端子是指將主配電線路分散至各個用電設備、工作場所或機房等位置，通過分散式端子箱或開關箱進行分支電路的接線，在SOLIDWORKS Electrical 2025通過符號連接到特定的電路和引腳，將單個電路分配到幾個原理圖符號上，簡化了復雜的端子排列的描述，精確的符號到終端連接，提高設計精度，滿足多種設計場景。

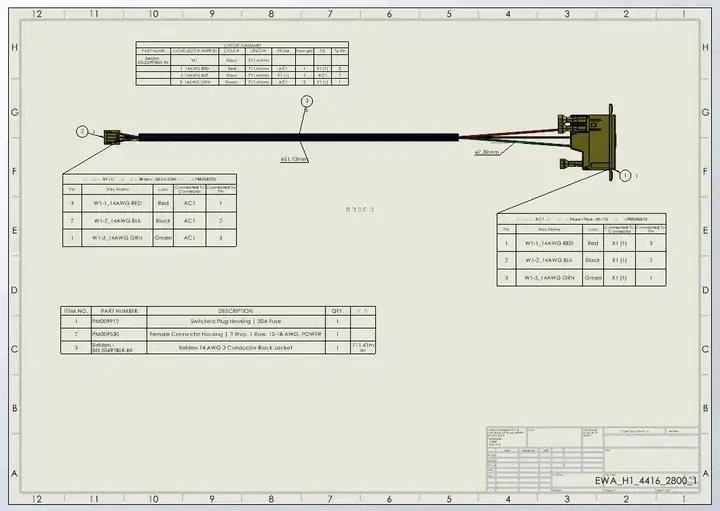

SOLIDWORKS Electrical 2025擁有更干凈清晰的平展圖Flattened Drawing，通過增強平展化繪圖行為和擴展平展化布線項目管理器來改進線束板繪圖，更改3D路線時效果更好。



SOLIDWORKS Electrical 2025再次為用戶帶來了高效的設計體驗，并增加了更多本地化的功能。
