在SOLIDWORKS Electrical 2025新版中，更新了一種端子的應用方法——分布式端子，即可以將同一個端子應用到不同的原理圖頁中，雖然是多個符號但是表達的是同一個端子。這在以前的設計任務中是無法做到的，下面就讓我來為大家介紹這種功能該如何使用。

01 前期準備

在使用這個功能之前，我們還需要一些準備工作。

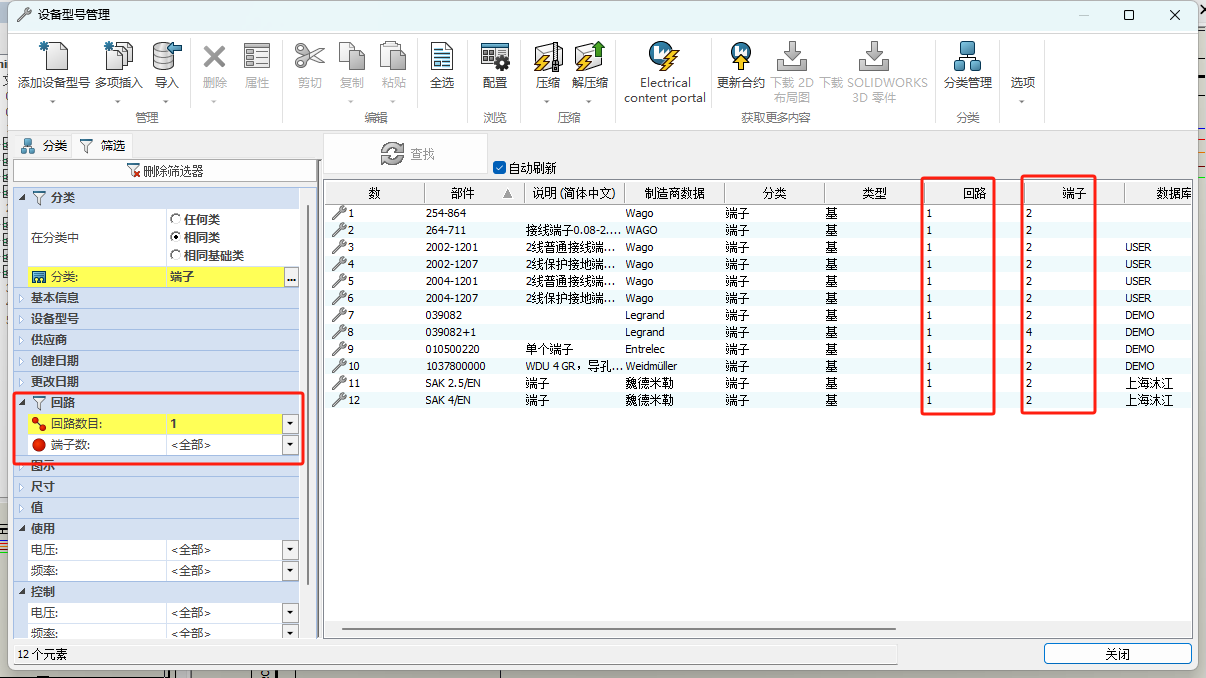

Step 1. 在數據庫中需要有一回路多端子的端子型號供我們選擇。

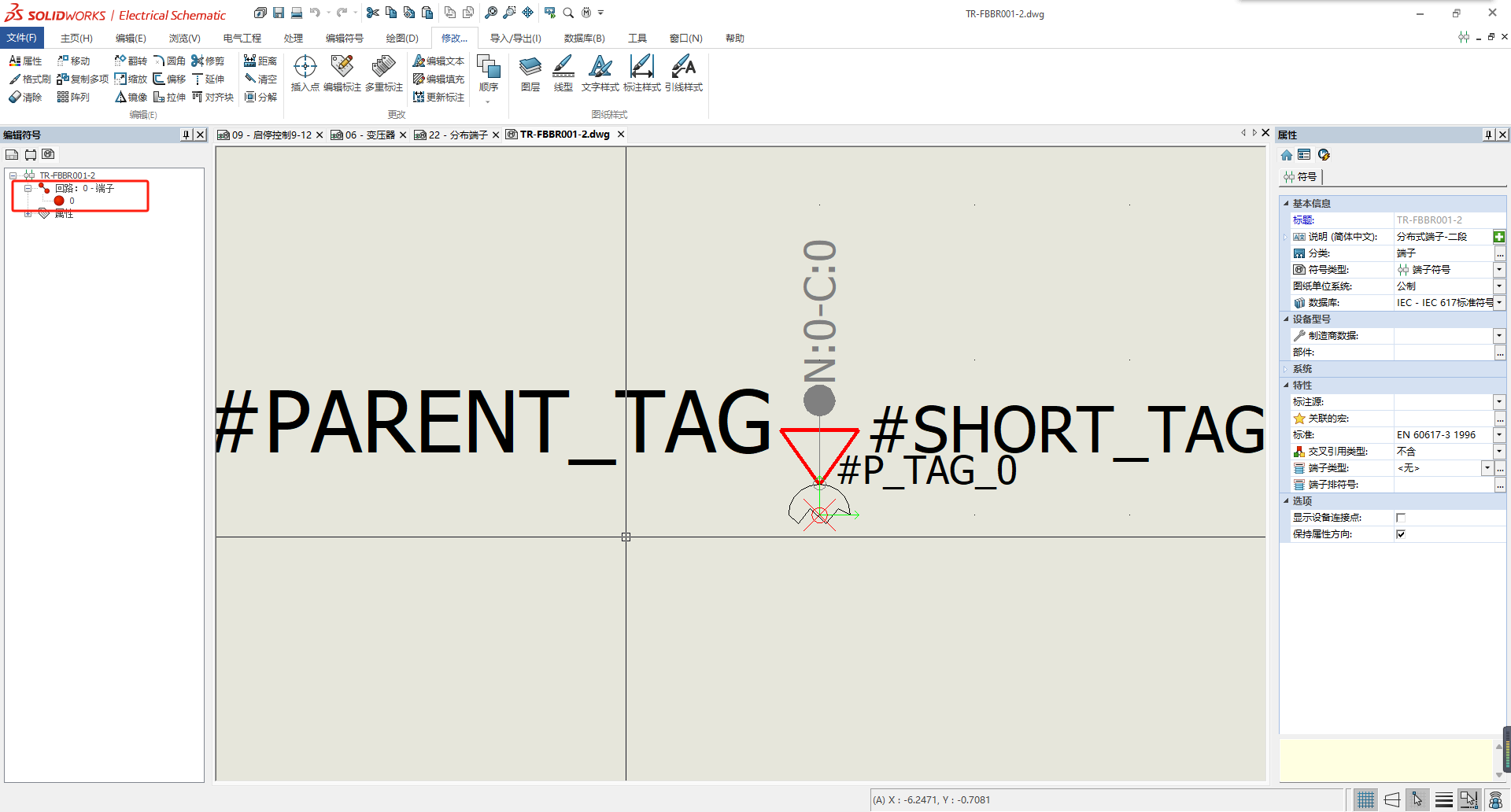

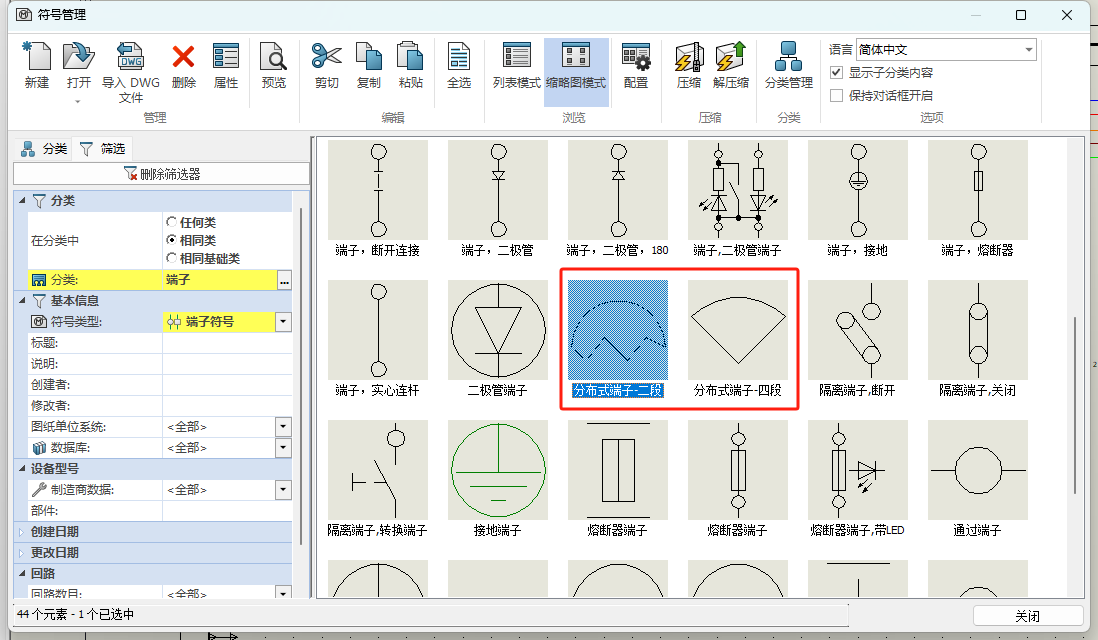

Step 2. 在符號庫中需要有一回路一端子的端子符號，符號的形狀可以根據我們的需要進行修改。



以上準備做好以后，就可以使用分段式端子的功能了。

02 詳細操作方法

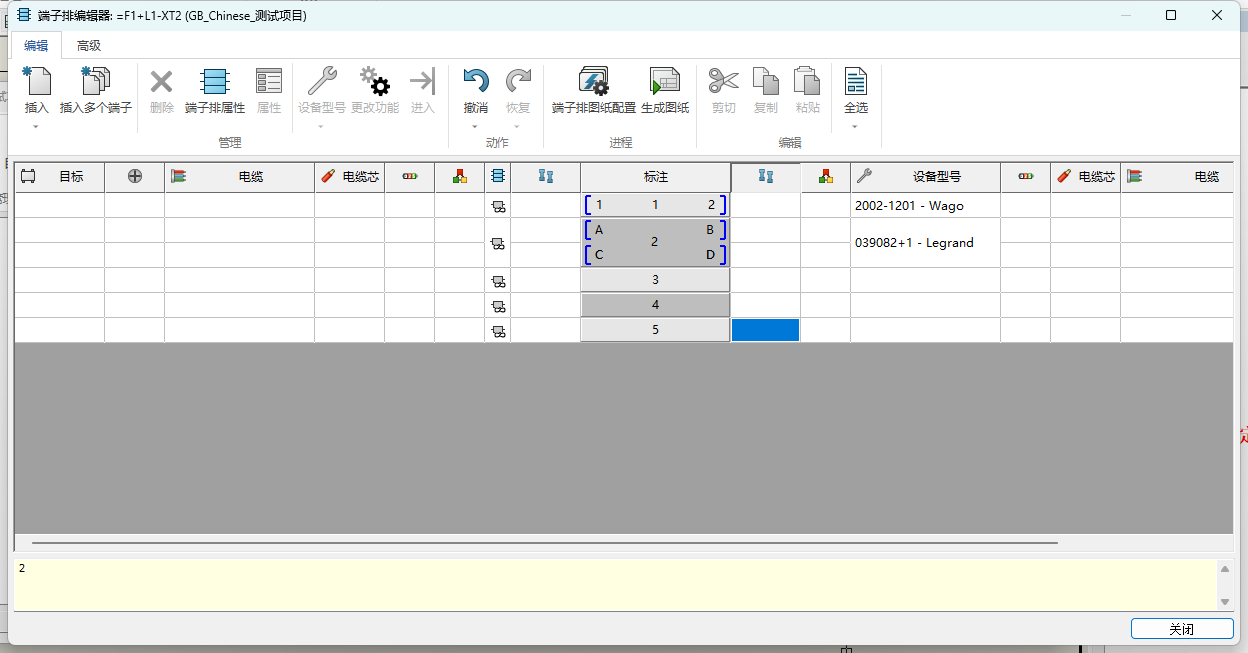

Step 1. 我們先新建一個端子排，再為端子排新建數個端子，同時為端子進行一個選型。

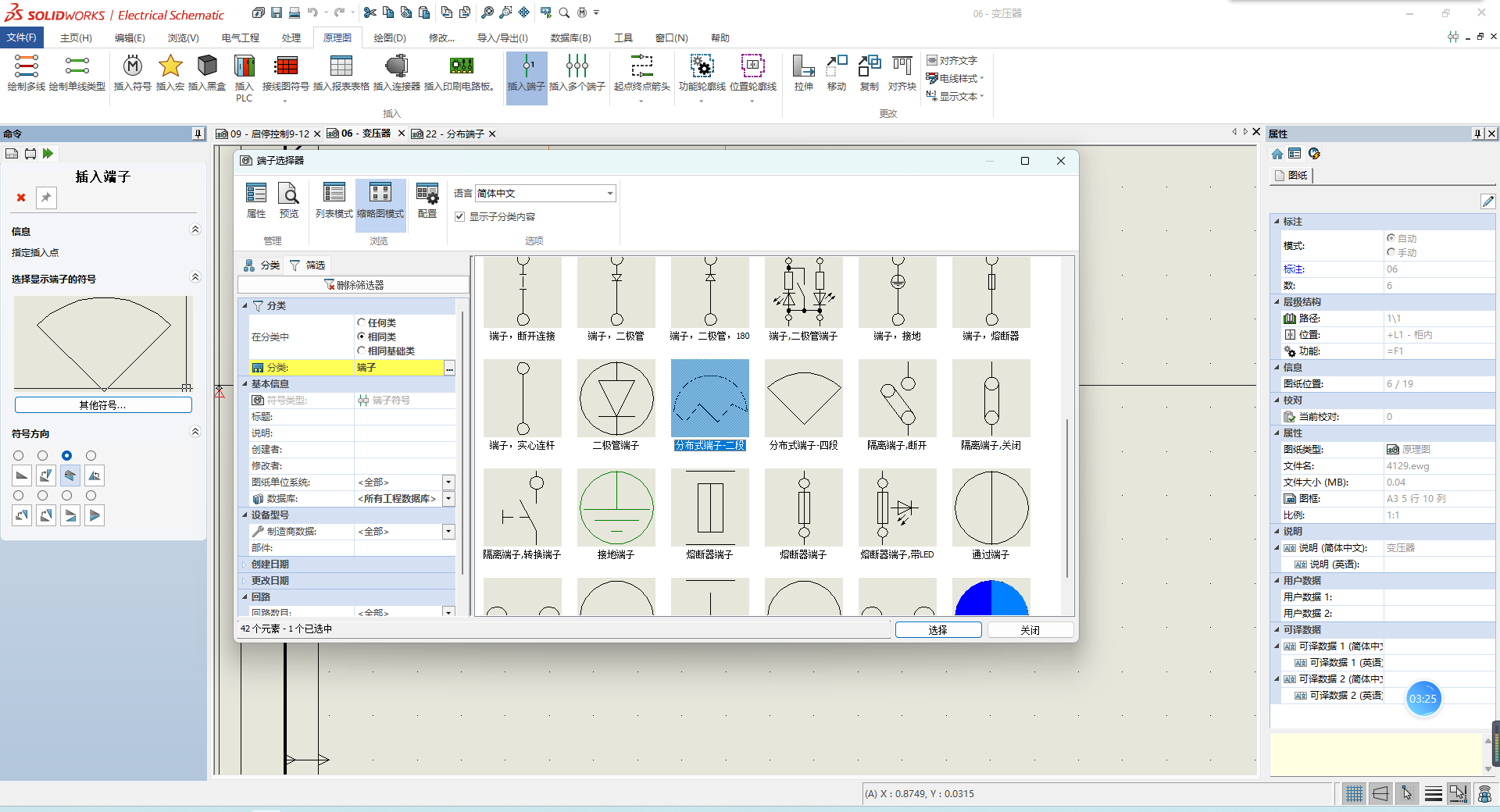

Step 2. 創建好端子排后，就可以在原理圖中插入端子符號了，本次我們演示兩種方式進行符號與設備型號的關聯。

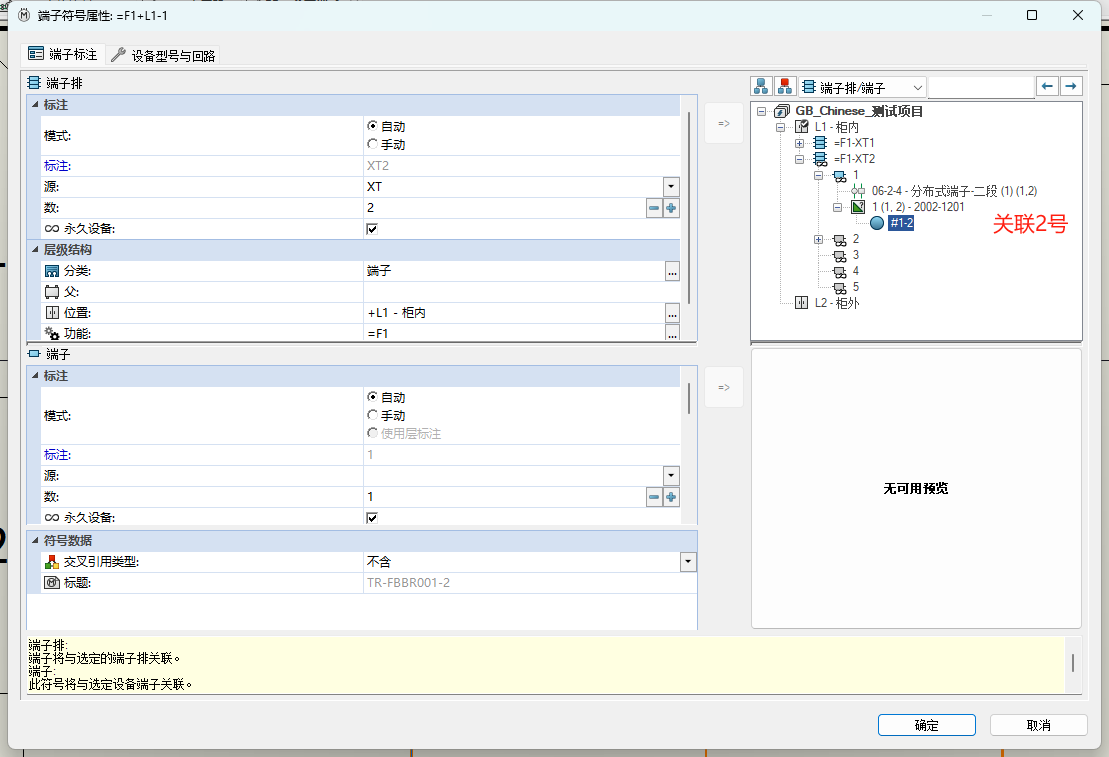

方式一：在點擊插入端子的時候，在右上設備樹中找到需要關聯的端子號，選擇關聯。

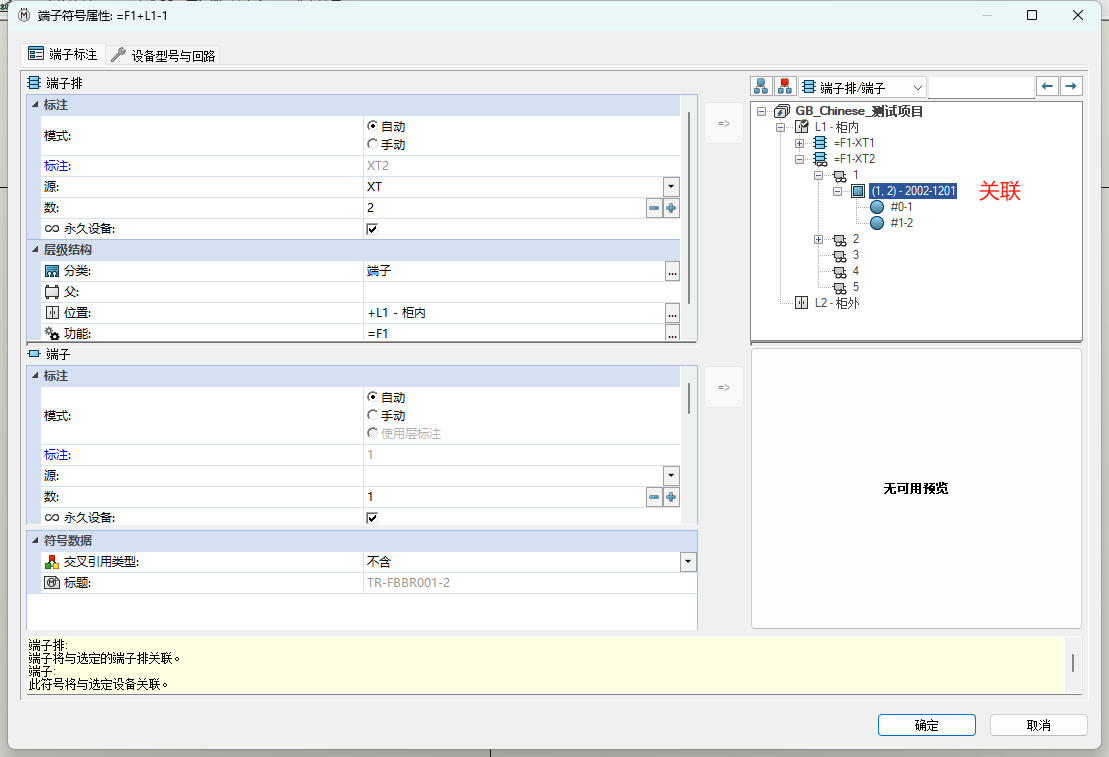

方式二：按照之前學習的創建多層端子的方法，先創建一個多層端子，然后打開多層端子的屬性。

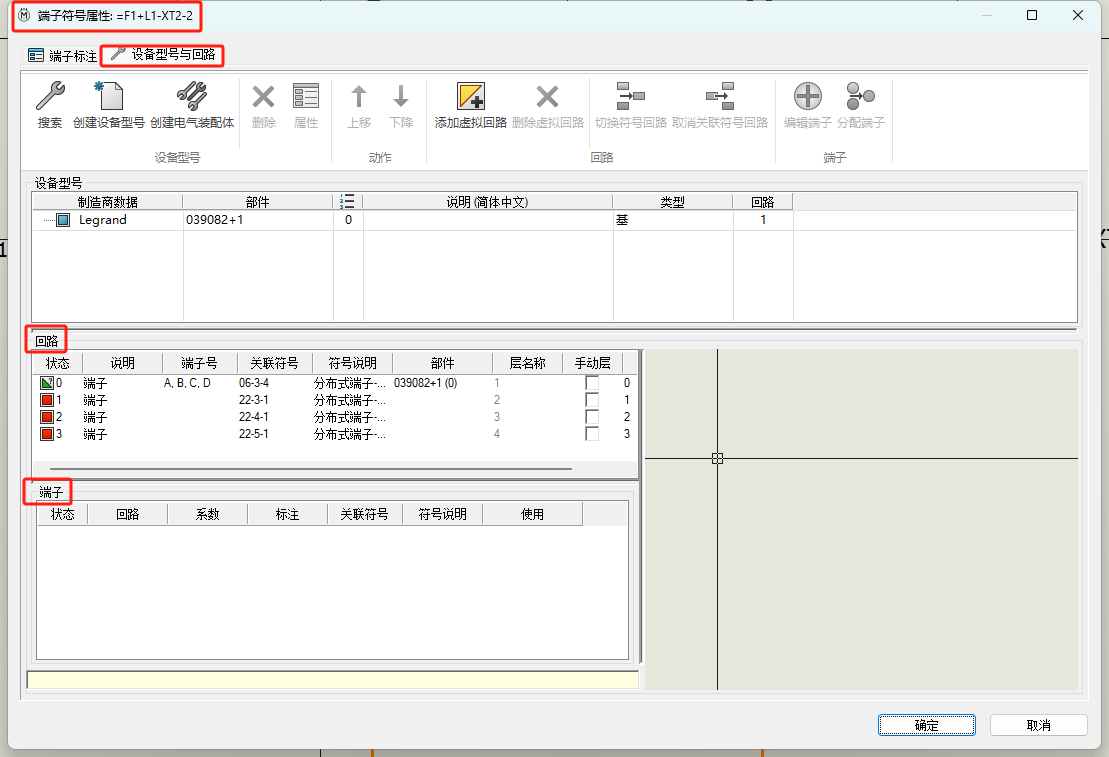

可以看到這次更新在符號屬性的設備型號與回路中新增了一個回路窗口和端子窗口，能詳細的顯示回路與端子的狀態，這就是我們能進行分布式端子創建的基礎。

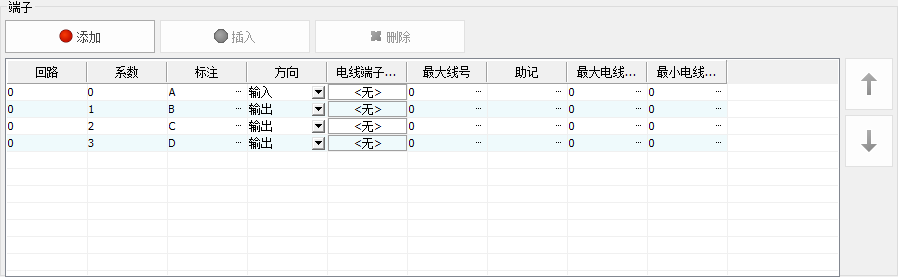

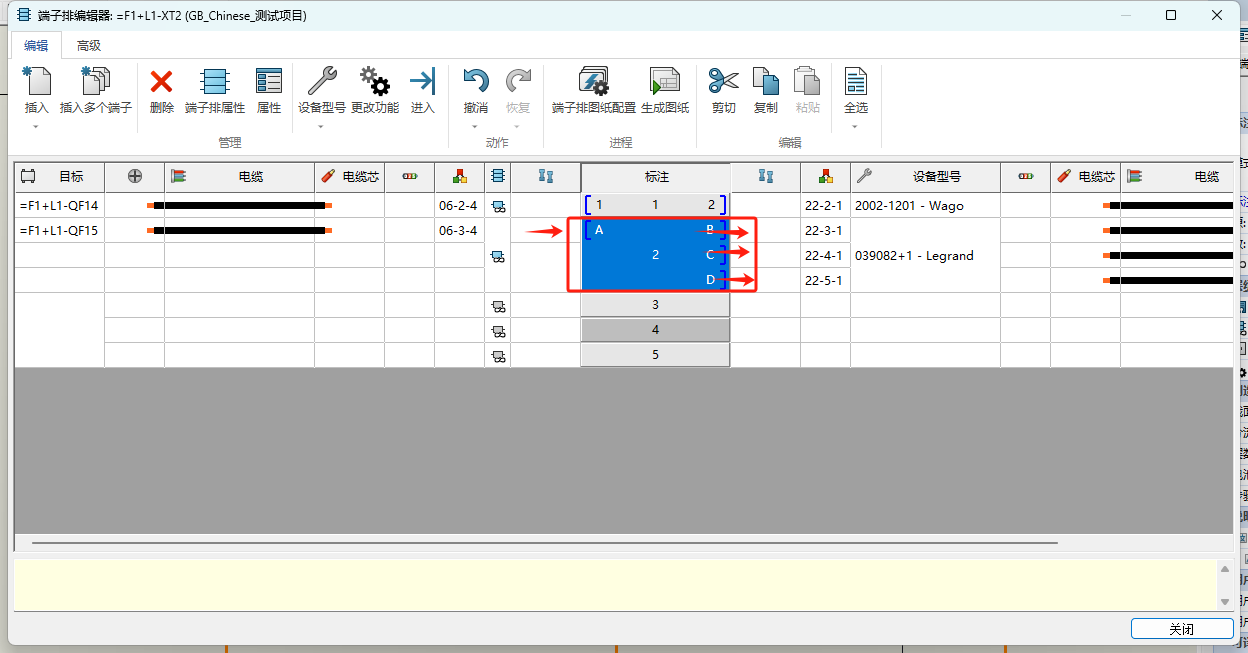

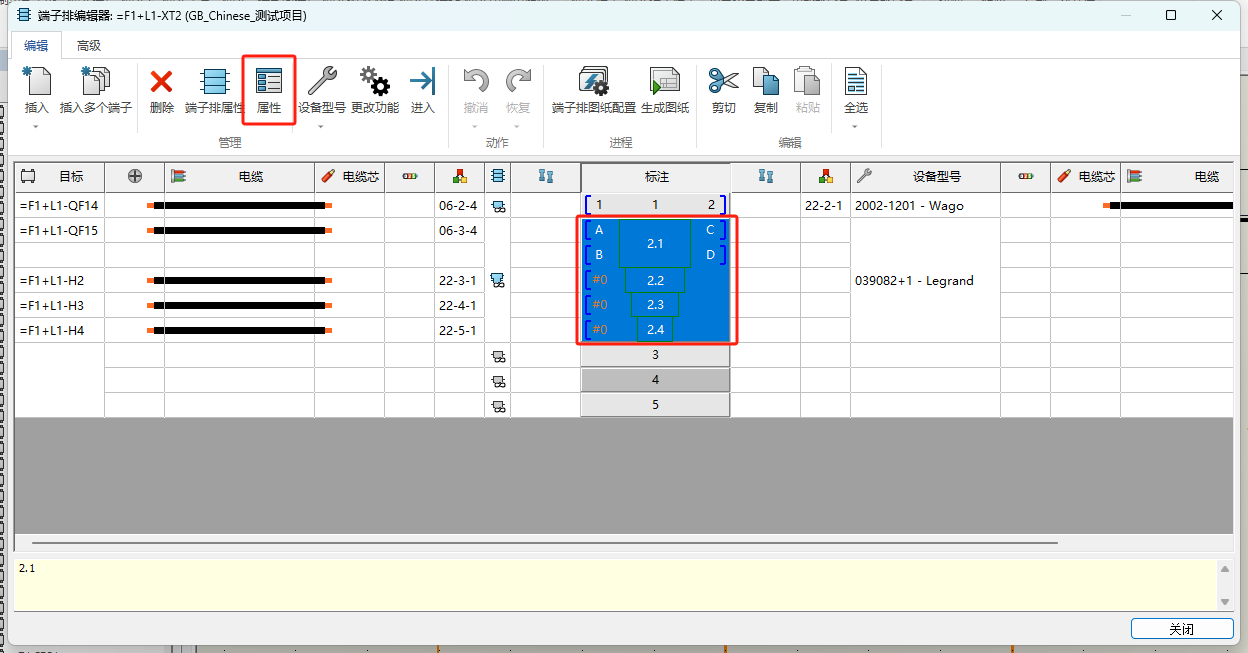

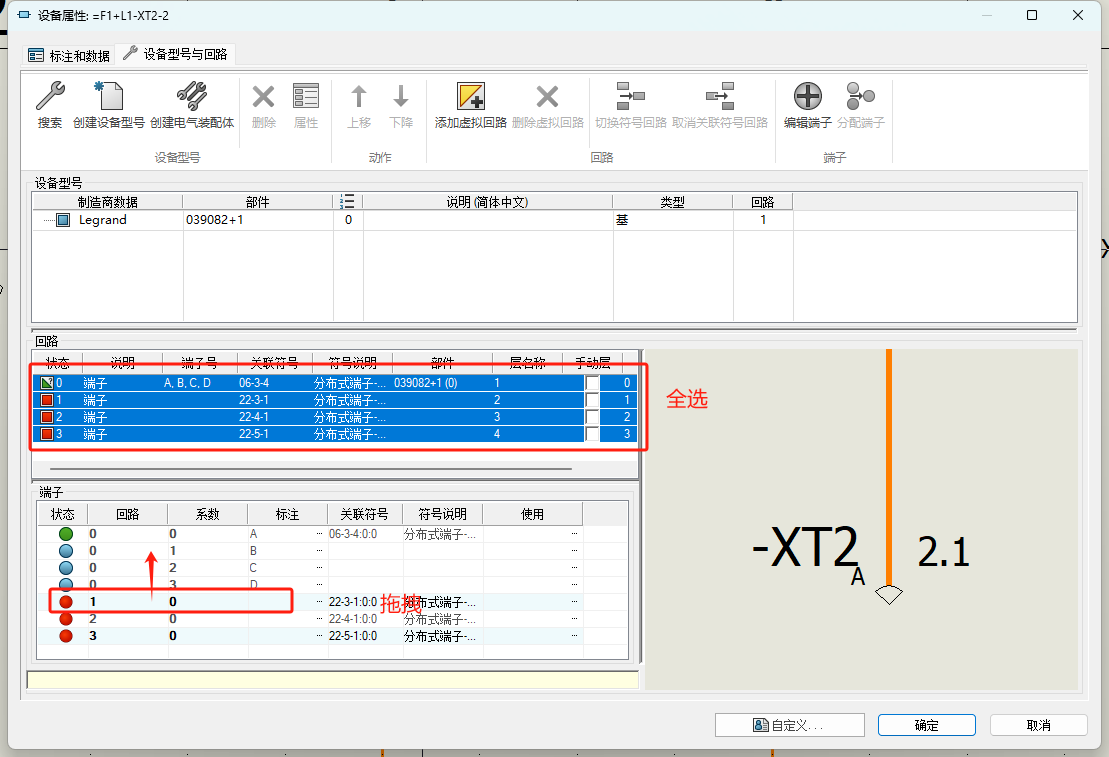

Step 3. 我們框選所有的回路后，就可以在如下圖所示的端子框中，通過拖拽的方式進行手動的回路分配。

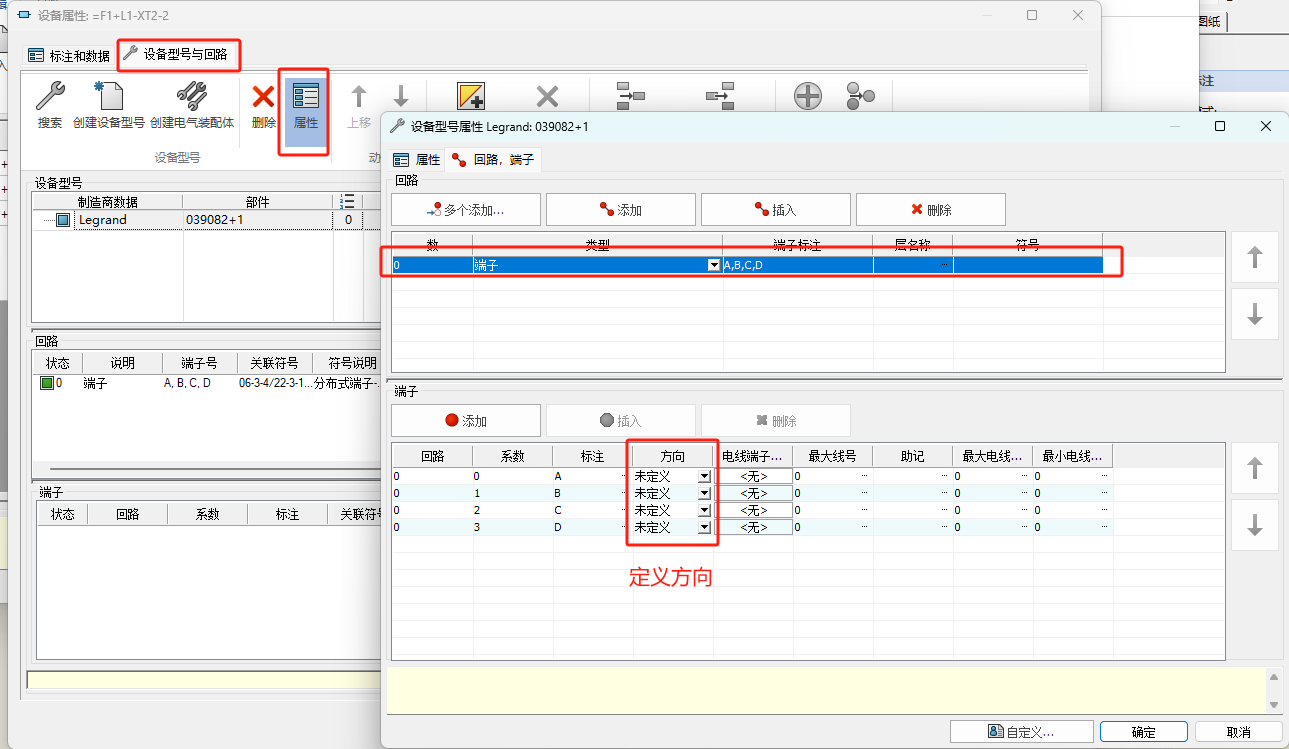

對于一進多出或者多進多出的端子，我們還可以在設備型號屬性中定義端子的進出方向。



Step 4. 定義完成后就可以關閉端子排回到原理圖進行查看了。

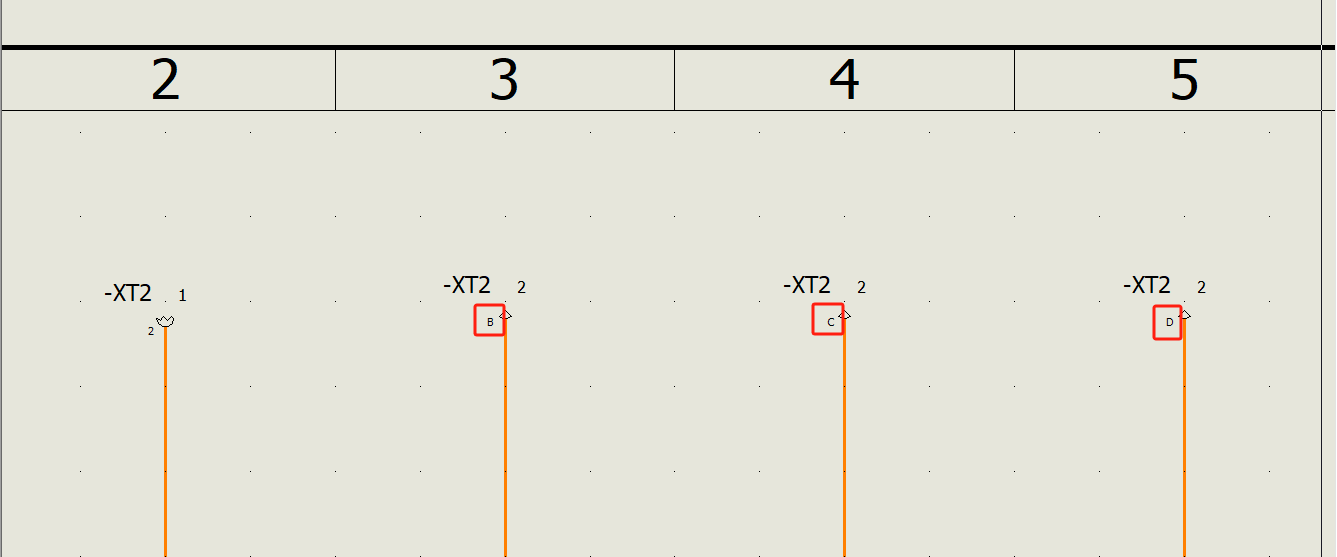

至此可以看到XT2-2端子的左下標注名稱已經變成了ABCD，表示分布式端子已經關聯成功。
