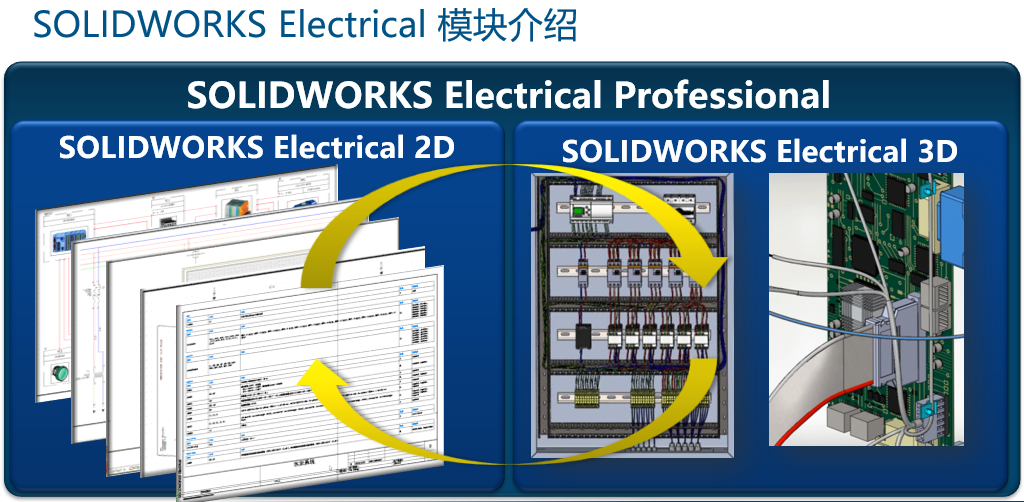

這個時候我們就可以采用SOLIDWORKS Electrical機電一體化設計方案解決以上痛點問題。

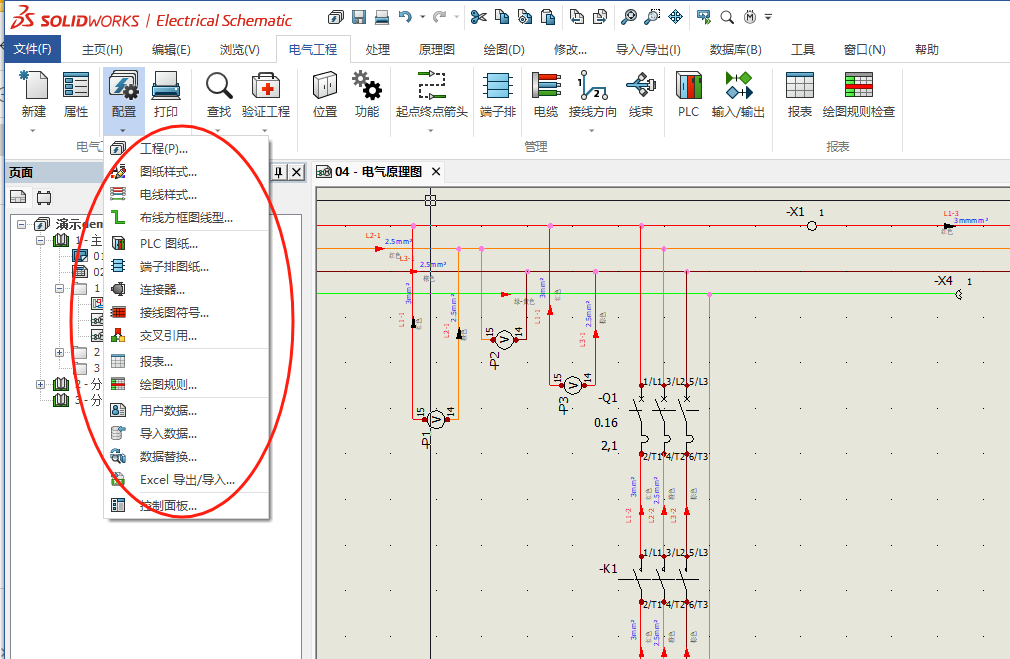

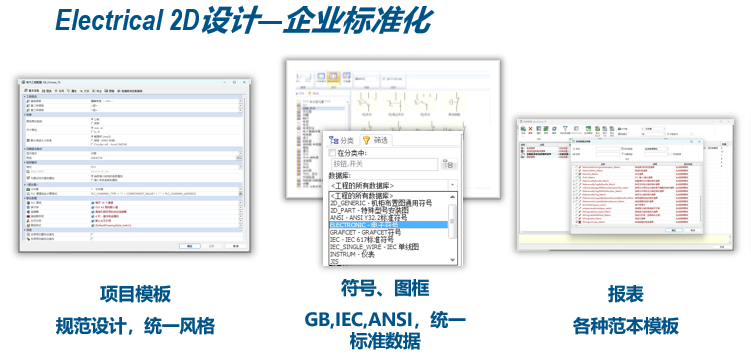

在SOLIDWORKS Electrical 2D模塊中，我們可以進高效的電氣原理圖設計，基于SQL數據庫，可輕松實現對項目中的符號、圖框、報表做統一規范化管理。

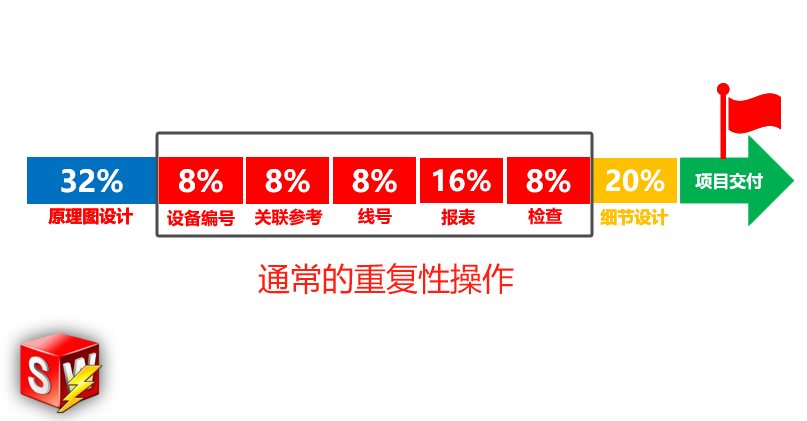

可自動完成設備編號、標注、引用、報表的制作，大大減少重復性工作的時間，提高圖紙關聯性與工作效率。

三、SOLIDWORKS Electrical 3D電氣設計

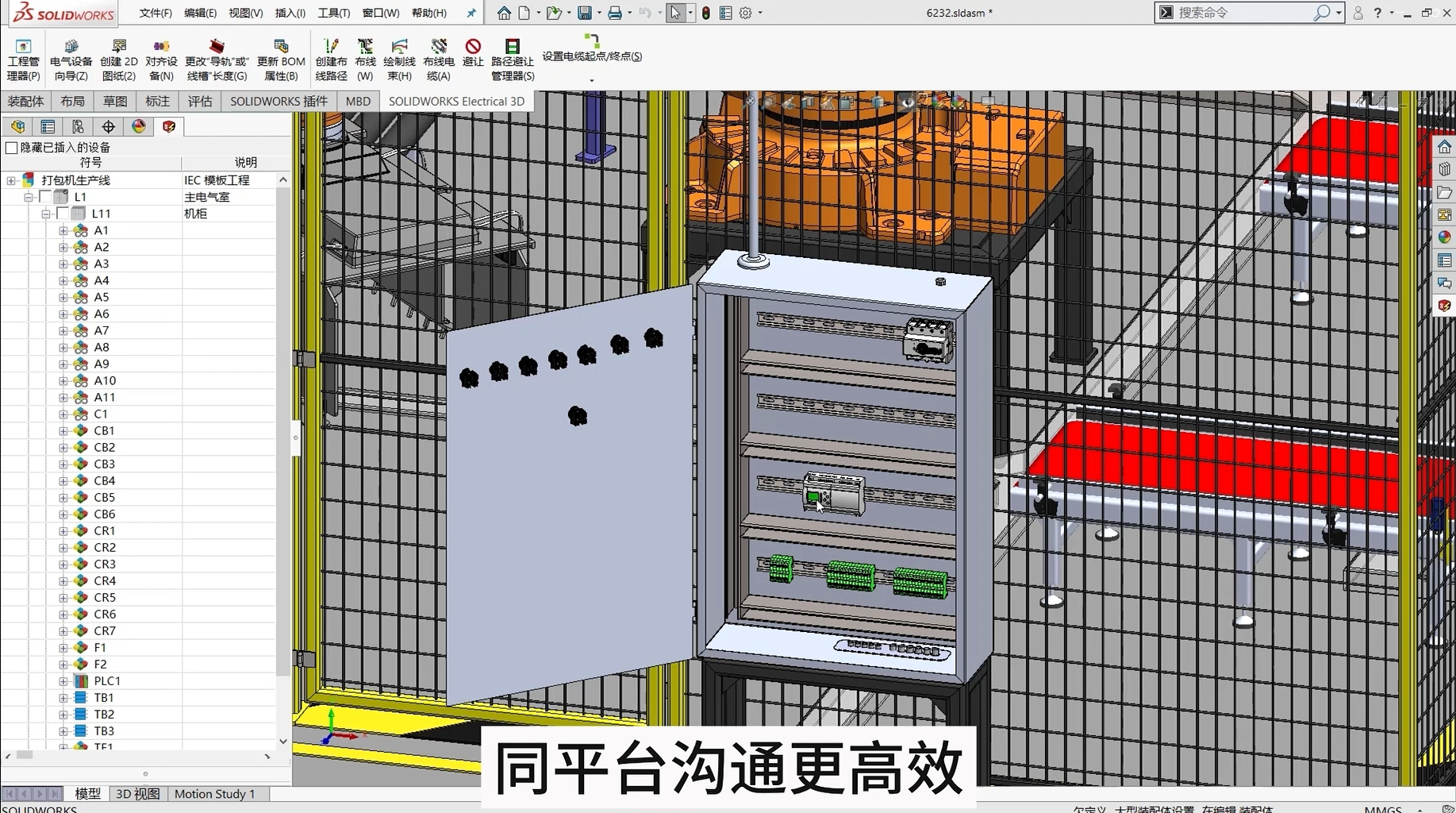

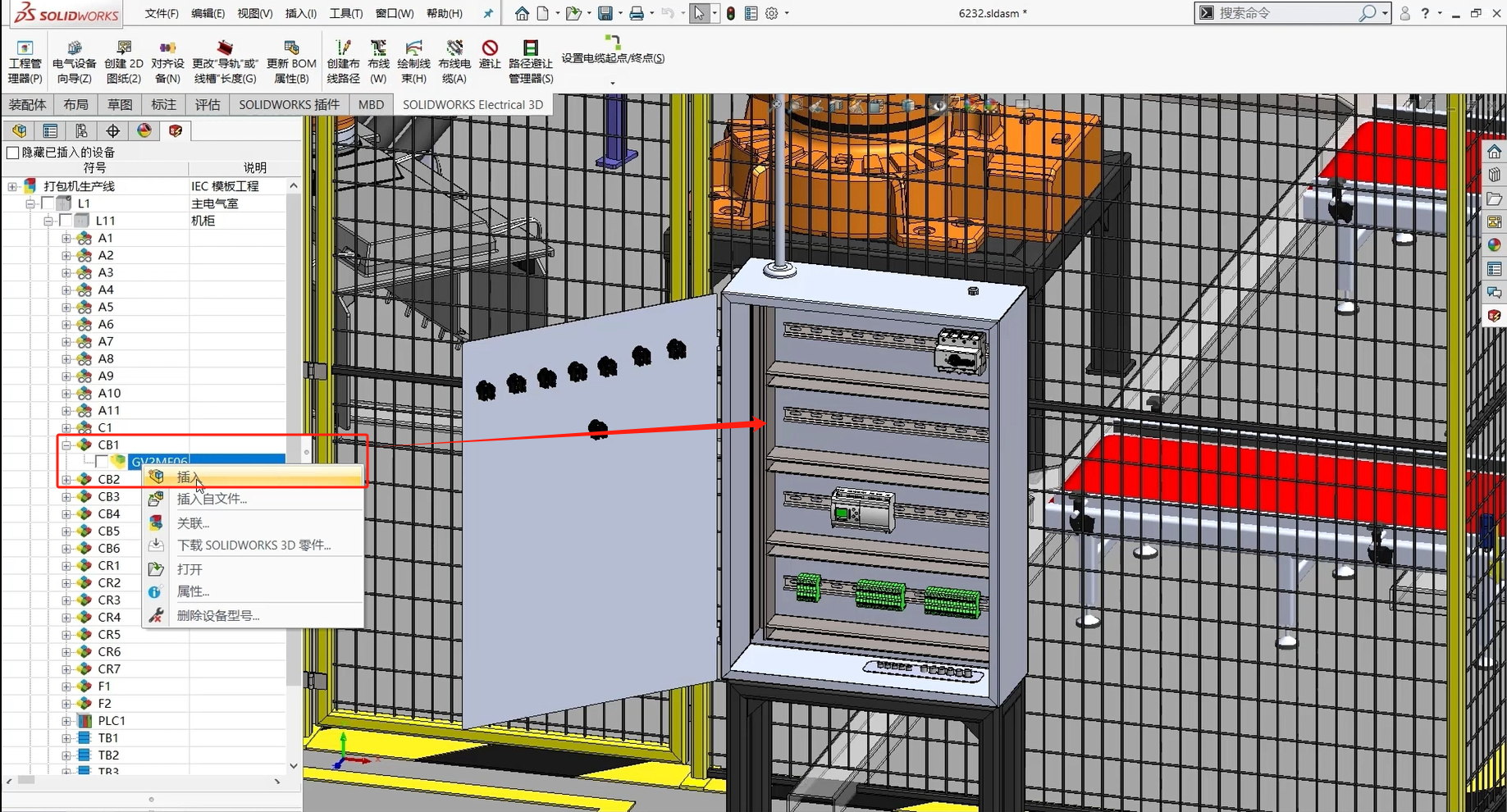

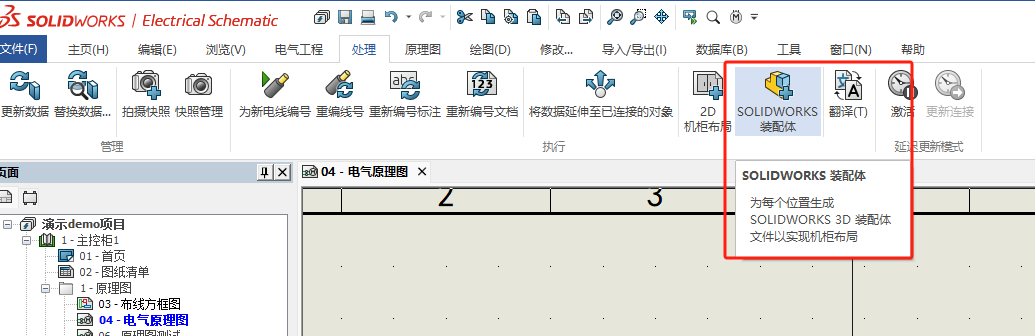

而在SOLIDWORKS Electrical 3D模塊中，我們可以一鍵式在軟件中生成各個位置對應的裝配體，并直接啟動SOLIDWORKS，因?yàn)镾OLIDWORKS 3D模塊基于SOLIDWORKS 設計平臺，并能夠把機械的大裝配體通過多種方式直接加入到這個空間中來，實現機械數據和電氣數據的實時雙向交流：

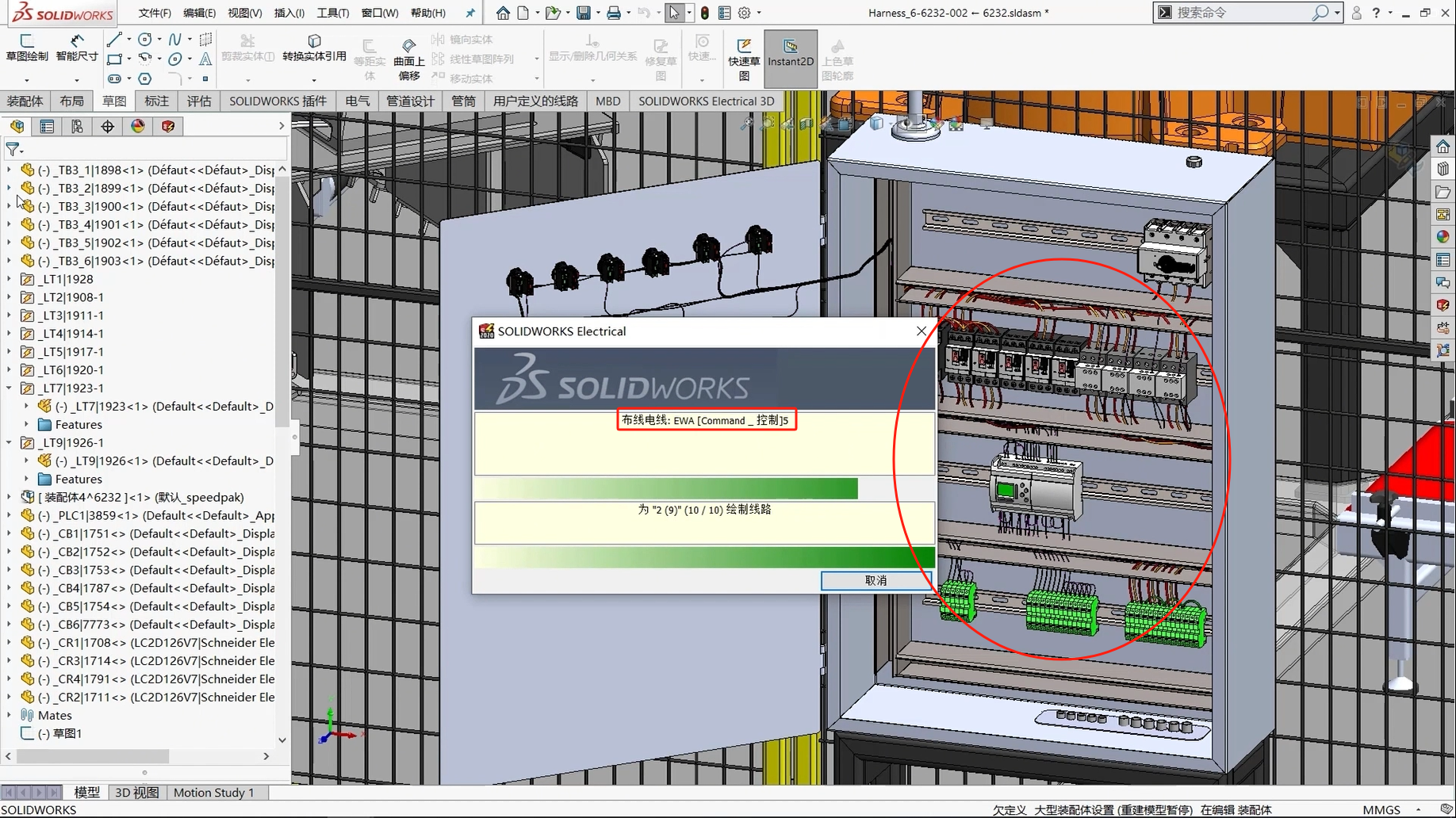

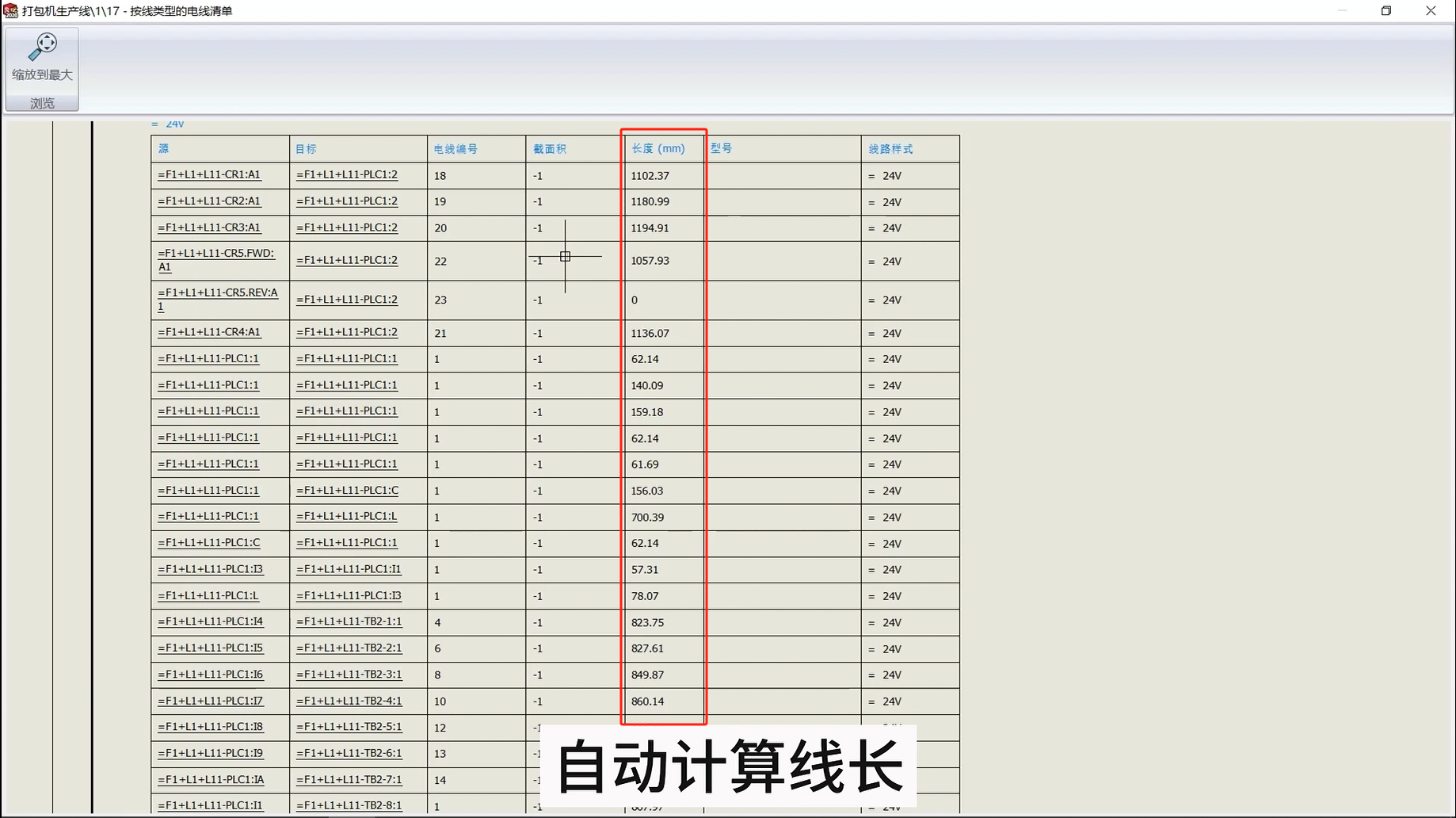

并根據2D原理圖中電線的顏色，直徑，設計好的走線路徑，自動生成放樣或直線實體線，并方便的手動調整；還可以實現電線電纜長度計算，線槽滿度報警，線路避讓管理等。

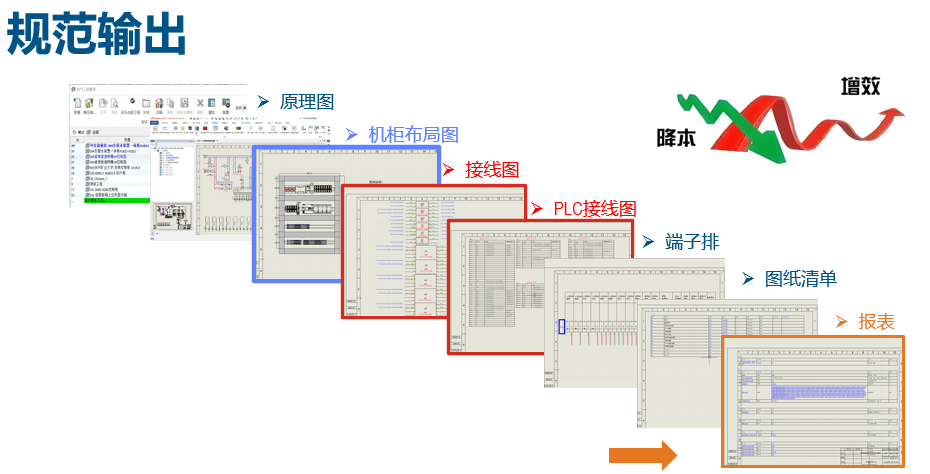

在采用了Electrical解決方案后，都會形成這樣的標準數據的輸出：

• 原理圖：之前使用CAD隨意設計的情況得到了改善，圖紙如何繪制實物就如何接線，減少了后期調試維護的難度。

• 機柜布局圖：幫助工程師進行規范柜內布置，合理規劃箱柜尺寸，節約成本。

• 系統自動生成的BOM表：可以毫無遺漏的將整個項目的材料統計出來，可以更快速準確的提交給采購部門下單采購，節省物料周期；倉儲部門可以根據BOM記錄物料接收與分發；安裝人員可以根據每個柜子的材料清單提取物料，用了多少心里有數。

總的來說SOLIDWORKS Electrical機電一體化解決方案可幫助工程師進行高效簡單的電氣設計、規范流程，并實現電氣二維設計和機械三維設計同步開發，幫助公司降本增效。
