在上一篇內容中我們有介紹,線性分析是工程中評估受力情況下結構性能的最常用方法。線性分析基于一定的假設(材料應力應變之間存在線性關系、小變形),當結構在載荷的作用下發生變形時,由于形狀、材料、支撐關系等因素的影響,其剛度會發生變化。如果變形很大,則其形狀會發生變化;如果材料達到失效極限,則材料屬性將會變化。另一方面,如果剛度變化足夠小,則可以假定在變形過程中形狀或材料屬性沒有任何變化,這種假設是線性分析的基本原理,所以可以說“剛度”這個詞定義了線性分析與非線性分析間的根本區別。
線性只是我們對復雜物理現象的簡化,非線性才是客觀世界的常態。工程中遇到的一些復雜問題如橡膠等超彈性材料壓縮,結構高速碰撞、跌落,金屬加工成型等(上述問題包括幾何非線性,材料非線性或接觸非線性),需要借助非線性分析去解決。眾所周知,Abaqus 以強大的非線性問題處理能力而著稱,其求解非線性問題不僅具有良好的收斂性,并且其計算精度也得到工程領域的認可。今天我們介紹兩個平臺中基于Abaqus求解器的結構力學角色:
Structural Performance Engineer 結構性能工程師(以下簡稱SFO)
Structural Mechanics Engineer 結構力學工程師(以下簡稱SSU)
01.Structural Performance Engineer
(SFO)結構性能工程師

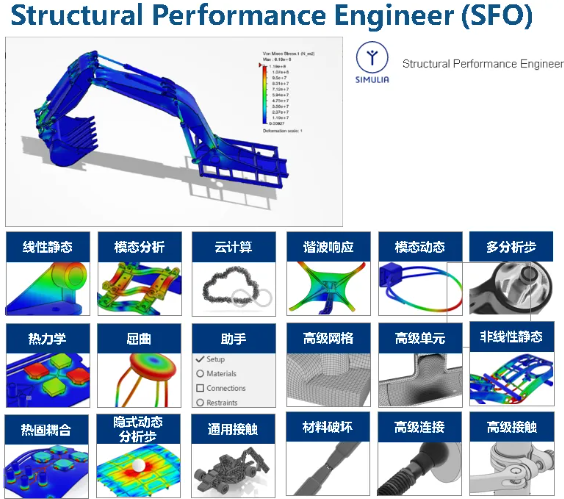

Structural Performance Engineer (SFO)結構性能工程師是3DEXPERIENCE平臺上的力學分析角色,使用Abaqus Standard求解器(隱式求解器),相較于上期介紹的SLL,增加了非線性靜態、隱式動態分析步和通用接觸功能。SFO支持以下類型的模擬:
線性靜態
模態分析
屈曲分析
熱-力耦合分析
諧波響應
模態動態分析
高級網格/高級單元
多分析步
非線性靜態
隱式動態分析步
通用接觸
下面對SFO中的重點功能及使用場景做簡述(其他功能如線性靜態、模態分析等與SRD\SLL一致,請參考上一篇MODSIM介紹內容):
隱式動態分析步
使用Abaqus Standard隱式求解器,隱式求解的特點是利用迭代的方法求解下個增量步的未知量,即對于一個問題,隱式是將其看作一個整體,進行矩陣的計算,迭代方法一般為Newton-Rapson法。隱式求解沒有條件穩定,任何大小的時間增量皆可讓結果在一定范圍內,但由于采用的是迭代的方法,因此有計算收斂性問題。隱式求解器適用于靜態、輕度/平滑非線性問題和低速動力學問題(這些問題通常都對應力精度有很高的要求),如橡膠墊片單元密封問題,輪胎穩態滾動問題,復合材料機翼裂紋擴展等問題。
02.Structural Mechanics Engineer
(SSU)結構力學工程師

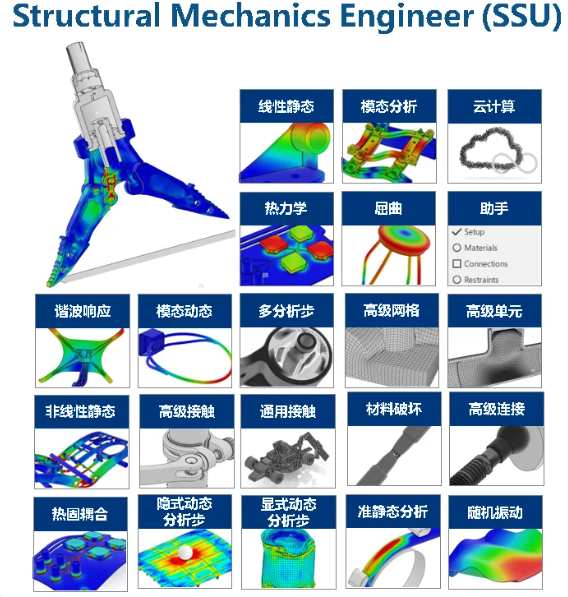

Structural Mechanics Engineer (SSU)結構力學工程師是3DEXPERIENCE平臺上的高級結構仿真角色,基于云端3DEXPERIENCE平臺使用,使用Abaqus隱式及顯式求解器。SSU可以幫助工程師對結構的線性和非線性靜態、低速和高速動態和熱仿真進行研究,另外SSU的材料校準功能有助于確保準確的材料行為建模。SSU支持以下類型的模擬:
線性靜態
模態分析
屈曲分析
熱-力耦合分析
諧波響應
模態動態分析
高級網格/高級單元
多分析步
非線性靜態
隱式動態分析步
通用接觸
顯式動態分析步
準靜態分析
隨機振動
材料擬合
幾何清理
下面對SSU中的增加功能及使用場景做簡述:
隨機振動分析
隨機振動分析是研究結構或系統在隨機激勵下響應的方法,它在工程領域中具有重要意義,特別是在航空航天、汽車、機械和土木工程等需要考慮不確定性和環境激勵的領域。隨機振動是指結構或系統受到的激勵是隨機的,即激勵的大小、方向和時間分布具有不確定性。這種激勵通常由自然現象(如風、地震、海浪)或人為因素(如車輛行駛、機器運轉)引起。通過隨機振動分析,可以幫助評估結構在隨機振動環境下的安全性,確保其在極端條件下的穩定性和完整性。
在SSU中進行隨機振動分析的流程與Abaqus類似,首先創建模態動態分析步,通過模態分析可獲得構件的固有頻率和振型,再創建隨機振動分析步,定義并施加加速度功率譜密度。
準靜態分析
準靜態分析是一種用于模擬材料響應隨時間變化的問題的分析方法,適用于慣性效應可以忽略的情況。準靜態分析可以是線性的也可以是非線性的。在準靜態過程中,系統在任意時刻都接近于平衡狀態,因此可以將整個過程看作是由一系列極接近平衡的狀態所構成。在Abaqus中,Abaqus/Standard里的準靜態分析適用于分析蠕變、膨脹、粘彈性和雙層粘塑性等材料響應問題,除了常規的靜態分析輸出變量外,還特別為蠕變問題提供了相關變量;而在Abaqus/Explicit中,能夠更有效地模擬高度非線性的準靜態問題,會用于處理復雜的接觸問題和大變形問題,如金屬成型分析。
當然,由于準靜態過程本質上是長期的,直接模擬其自然時間尺度上的事件在計算上不切實際,因此需要采取一些方式來加速模擬,例如可以通過人為提高加載速率或采用質量縮放來實現。SSU中沿用了Abaqus的方法,準靜態分析可以基于隱式/顯式求解器使用。
顯式動態分析步
使用Abaqus Explicit顯式求解器,可以廣泛用于模擬動力學問題。顯式求解僅考慮前一時刻的狀態量,不需要迭代;有條件穩定,增量必須小于某一臨界值才能讓結果達到穩定狀態;不存在計算收斂問題(大變形可收斂)?;谝陨咸攸c(diǎn),顯式求解特別適用于分析瞬態動力學問題,例如手機和其他電子產品的跌落實驗、彈道沖擊、汽車及子系統的沖擊、碰撞等。顯式求解還能用于金屬成型和多步驟成型模擬。
顯式求解器的一個顯著特點是其高效的計算能力,尤其在處理具有復雜接觸和高度非線性的問題時表現優異。例如,在汽車碰撞分析中模擬車輛結構的安全性和氣囊展開過程。顯式求解提供了自適應網格功能,使其能夠模擬材料發生嚴重變形的問題,如金屬成型。

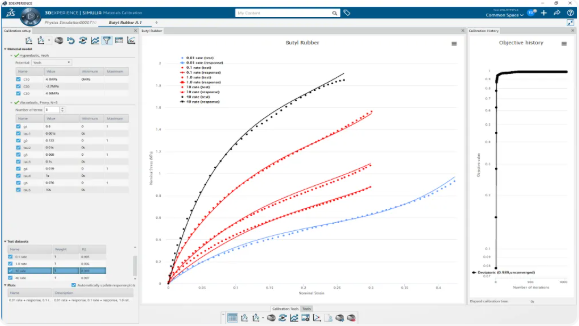

除了本身的仿真功能以外,SSU還具備一些前處理功能如幾何特征清理,另外通過SSU也可以進行材料參數擬合,根據物理測試數據創建真實的材料屬性,減少材料模型與試驗數據之間的誤差,提高仿真結果的準確。
以上就是本期內容,下一期我們會介紹包含疲勞分析的結構力學角色,敬請期待!
